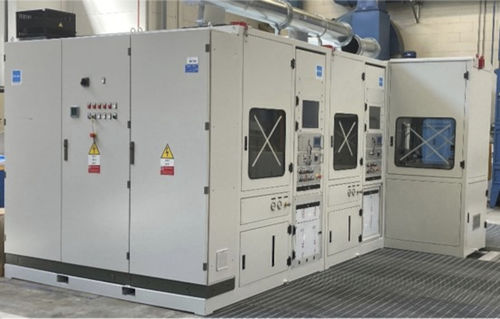

Il banco prova B_22603 è concepito per i tests di fine produzione su 3 tipi di scatole di ingranaggi accessori per elicotteri.
Ogni stazione esegue prove di flussaggio con le AGBx in rotazione, senza carico per le RHAGB e LHAGB, mentre un leggero carico può essere applicato alla FAGB al fine di evitare lo sbattimento degli ingranaggi.
Il banco è costituito di 4 stazioni indipendenti:
• 3 per testare le AGBx in rotazione e le loro vibrazioni;
• 1 per procedere alla protezione con olio di inibizione al termine della prova.
Ogni stazione di prova è dotata di:
• Vano di prova e circuito dell'olio con riscaldatore dedicato;
• Console di regolazione e controllo;
• Sistema Wintek® per la misurazione delle vibrazioni indotte;
• Pannello touchscreen PC dotato di sw di gestione.
La stazione di prova dedicata alla AGB chiusa è inoltre dotata di:
• freno a correnti parassite;
• controller pilotato con driver Labview®.
La stazione di inibizione è dotata di:
• Vano di inibizione e circuito dell'olio con riscaldatore dedicato;
• Console di regolazione e controllo;
• Manipolatore Dalmec®.
DATI TECNICI:
• Olio: NATO O-155
• Pressione: 500 kPag (max)
• Portata: 5 ± 0,1 lpm (max)
• Temperatura: 120 ± 3° C (max)
• Velocità di rotazione: 1900 rpm L,R agb (max)
3100 rpm F agb (max)
STRUMENTAZIONE:
• Flussometri: 378,5 ÷ 3785 mlpm,
accuracy ± 0,25% f-s;
• Sensori di pressione: 0 ÷ 600 kPag, accuracy ± 0,4% f-s;
• Sensori di temperatura: 0 ÷ 120° C, PT100 cl. AAA,
0 ÷ 240° C, tcK, ANSI MC96.1;
• Tachimetri: 0,034 ÷ 30 kHz;
• Accelerometri: ± 5000 m/s2.
DISPOSITIVI DI SICUREZZA:
• Pannellature interbloccate
• Pulsanti e moduli di emergenza
• Pressostati di sicurezza
• Termostati di sicurezza
