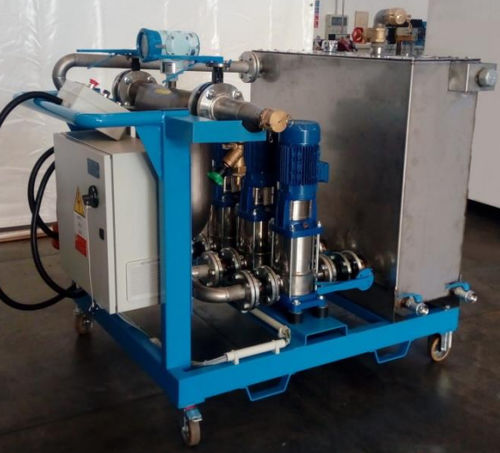

Banco di calibrazione e di prova di portata B_22910

controllato da computerper contatore d'acquaper acqua

II banco prova B_22910 è ideato per eseguire test di correlazione su misuratori di portata. Il fluido di prova è l’acqua. Il banco prova ad una postazione con i vari optional, è in grado di eseguire: Test di correlazione su misuratori di portata acqua. Il ciclo di lavoro è il seguente: •Connessione del componente da testare al banco mediante tubi flessibili; •Azionamento delle pompe in modo da raggiungere, in regime di flusso stazionario, un valore di portata prossimo al target previsto. •Regolazione puntuale della portata di test, attraverso la variazione singola del regime di rotazione delle tre pompe , potendo agire inoltre su un regolatore di flusso in bypass ed uno sul circuito idraulico di test. •Rilevazione dei valori di portata ottenuti dal misuratore campione e da quello in test; DATI TECNICI: • Portata massica, range: 800÷72000 kg/h • Serbatoio inox: 480 l • Tubi flessibili di connessione: Ø 50 mm. • Acqua da rete di stabilimento. • Aria compressa da rete di stabilimento. • Tensione standard trifase: 400 VAC-50 HZ – 10 Kw. STRUMENTAZIONE: • Misuratore massico: 800÷120000 kg/h, accuratezza ±0,1 %, ripetibilità 0,05 % • Display programmabile del misuratore campione • Consolle di comando remotabile con display ripetitore DISPOSITIVI DI SICUREZZA: • Pulsante di emergenza DIMENSIONI E PESI: • 1.350 x 1.950 x 1.530 mm (l, p, h) • Peso del banco a vuoto 430 kg COLORE: • Standard: BLU RAL 5015 NOTE: • Adattatori non inclusi nella fornitura • Personalizzazioni a richiesta del cliente.
