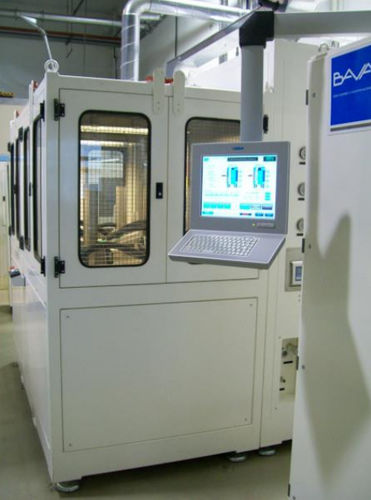

Banco di prova di prestazione B_21243

di resistenzacontrollabile tramite PCper scambiatore di calore

Il banco prova B_21243 è ideato per testare la resistenza all’erosione interna di scambiatori di calore per impiego automobilistico, facendo circolare al loro interno una miscela composta da acqua corrosiva e liquido refrigerante. La struttura dispone di una centralina di condizionamento fluido di prova e quattro postazioni di test indipendenti, permettendo il collaudo di più componenti contemporaneamente. Attraverso il pannello interfaccia operatore si possono controllare i seguenti parametri: - Pressione, portata e temperature del liquido di processo; - Tempo della prova o durata dei cicli DATI TECNICI: • Pressione massima di prova: 5 ±0,1 bar • Portata massima: 36.000 ±100 l/h • Temperatura massima: 140 ±2 °C • Aria compressa: 6 bar • Tensione di alimentazione: 400 Vac - 50 Hz - 55 kW STRUMENTAZIONE: • Trasduttori di pressione: 0÷16 bar, accuratezza 0,12% • Sonde di temperatura: 0÷250 °C, classe AAA • Misuratori di portata: 0÷72000 l/h, accuratezza 0,2% DISPOSITIVI DI SICUREZZA: • Impossibilità di iniziare il ciclo con porta aperta • Elettro serratura di sicurezza allo sportello • Zona di prova con ripari per assorbimento colpi e fuoriuscite fluido • Pulsante di emergenza • Interruzione automatica della prova in caso di rotture, perdite di fluido dal componente o malfunzionamenti del banco prova. DIMENSIONI E PESI: • 3600 x 3500 x 2400 mm (l, p, h) • Peso del banco a vuoto: 2.100 kg COLORE: • Standard: Grigio RAL 7035
