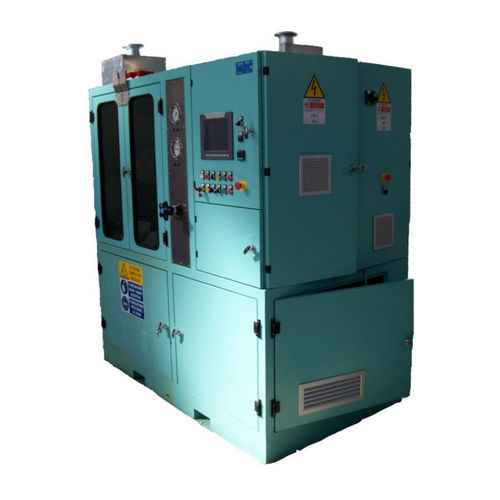

Banco ideato per la prova di ugelli di lubrificazione.
Il banco è costituito di una struttura metallica con portelle frontali vetrate, la parte superiore per
montaggio ugelli in test, la parte inferiore per il gruppo di pesata e la vasca di recupero e
condizionamento fluido.
Completano il banco prova la consolle DAS ed il quadro elettrico. La consolle comandi e segnalazione ingloba tutte le funzioni di controllo per l’esecuzione della prova.
DATI TECNICI:
• Fluido: olio MIL L 23699
• Temperatura: 30 ÷ 120 °C
• Pressione: 1500 kPa
• Portata: 25 lpm
• Tempo misura: 0 ÷ 5 min
• Nr. max getti x ugello: < 8
STRUMENTAZIONE:
• Pressione: f.s. 10 bar, cl. 0,05%;
• Portata: f.s. 25 lpm, cl. 0,05%;
• Peso: 20 Kg, precisione cl. 0,05%;
• Temperatura: sonde PT100, cl AAA.
DISPOSITIVI DI SICUREZZA:
• Inibizione del banco a circuito scarico;
• Interblocco su portello vano prova;
• Pulsante di emergenza a fungo;
• Interruzione automatica della prova in caso di rottura,
perdite del componente o malfunzionamento del banco;
• Valvola di massima pressione;
• Termostato di massima temperatura.
