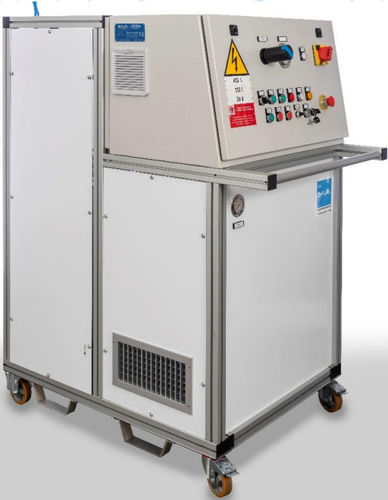

Banco per test di pressione B_23074

controllabile tramite PCper acquaper scambiatore di calore

Il banco prova B_23074 è stato realizzato per mantenere costante, ad un valore impostato dall’utente, la pressione del liquido refrigerante durante test di stress termico su masse radianti posizionate in camera climatica. Il fluido di prova è una miscela acqua e glicole. Il sistema di connessione è costituito da quattro manifolds che permettono di gestire due distinte masse radianti. Il ciclo operativo del banco è il seguente: • Riempimento del circuito e verifica assenza aria; • Impostazione del valore di pressione di riferimento e relativa durata; • Avvio operazioni • Stop a tempo • Svuotamento del circuito DATI TECNICI: • Pressione : < 3,2 ± 0,1 bar; • Tempo di reazione: < 0,5 s; • Range di temperature: - 40 < T < 120 °C. STRUMENTAZIONE: • Trasduttore di pressione: f.s. 6 bar, cl. 0,25 % f.s. • Manometro: f.s. 4 bar, cl. 0,25 % f.s. DISPOSITIVI DI SICUREZZA: • Inibizione del banco a circuito scarico; • Serratura di sicurezza sul quadro elettrico; • Pulsante a fungo di emergenza; • Interruzione automatica della prova in caso di rottura, perdite del componente o malfunzionamento banco; • Valvola di massima pressione. ALIMENTAZIONI: • Elettrica : 230 Vac - 50 Hz - 3 kW • Aria compressa: 6 bar DIMENSIONI E PESI: • L, p, h: 600 x 1200 x 1485 mm; • Peso a vuoto: ~ 130 kg. COLORE: • Standard: Bianco RAL 9010.
