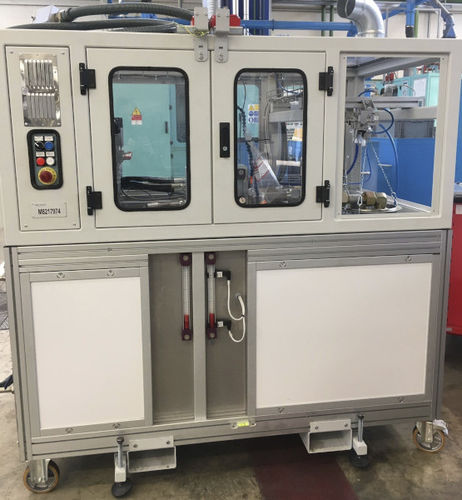

Il carrello B_222861 è attrezzato per la prova della
pompa RACER. Per il suo funzionamento il carrello è
complementare ad altri banchi prova esistenti, a cui si
interfaccia oleodinamicamente ed elettricamente.
Il carrello esegue prove di flussaggio della pompa di
lubrificazione, ad unico stadio di mandata, delle GBx
RACER.
Il ciclo di test è completamente guidato da PC residenti
sui banchi masters e richiede periodicamente
conferme da parte dell’operatore.
Lo scopo è misurare il flusso in mandata dalla pompa
e la quantità di olio drenata dalla stessa.
Il carrello è costituito da un:
• vano di prova in cui il componente in prova viene
montato al motore idraulico, necessario alla sua
rotazione, e all’interfaccia che simula l’involucro
della GBx;
• un vano inferiore include tutta l’idraulica
necessaria al funzionamento ed anche al controllo
del carico idraulico passive (test funzionale a
carico).
Una console, esterna al banco, ne consente il
completo controllo, così come il rilievo e la
registrazione dei parametri funzionali.
DATI TECNICI:
• Olio: MIL-L-23699
• Volume: 50 l
• Temperatura: 15° ÷ 130° C [± 3° C]
• Pressione: 1000 kPa
• Portata: 0 ÷ 16 lpm
• Linee di misura olio: 2
• Velocità di rotazione della
pompa in prova: 5085 rpm
STRUMENTAZIONE:
• Flussometro 1,7 ÷ 71,92 lpm,
precisione ± 0,05 % f.s.
• Sonde di temperatura PT100 (2), cl. B
• Sensori di pressione 0 ÷ 2000 kPag
[± 0,4
• Cella di carico 0 ÷ 200 N, C3
DISPOSITIVI DI SICUREZZA:
• Pannellature interbloccate
• Inibizione del banco con flusso nullo
• Pulsante e moduli di emergenza
• Pressostati di sicurezza
• Termostati di sicurezza
ALIMENTAZIONE:
• Elettrica: 24 Vcc, 10 A
