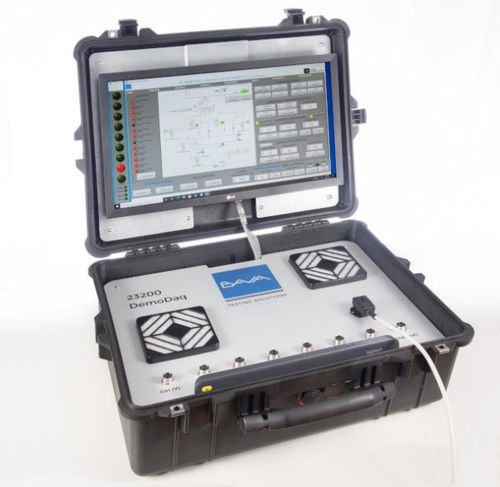

Sistema di acquisizione dati portatile B_23200

USBad ingresso analogicodigitale

Il DAS (Data Acquisition System) è un terminale di raccolta dati trasportabile, adattabile a qualsiasi tipo di banco prova. Permette l’acquisizione e la registrazione dei dati dei sensori, la visualizzazione delle misure e dei trend in pannelli grafici, l’interazione con i dispositivi in campo. La sua architettura è estremamente flessibile ed adattabile alle esigenze dell’applicazione: uno o più PC, in ambiente Windows 10 Pro©, possono essere connessi in rete con dispositivi di acquisizione remoti e distribuiti, oppure collegati a dispositivi locali su bus USB o su bus interni. In maniera analoga, l’applicativo SW può essere residente su un solo PC oppure distribuito fra vari dispositivi connessi in rete in ambiente Windows©, Linux RT© e/o FPGA. Qualsiasi sia l’architettura adottata (concentrata o distribuita) il comando e la supervisione del sistema sono effettuati tramite HMI in ambiente Windows©. DATI TECNICI: • Scheda: National Instruments • Tipologia canali: analogici con ingressi in tensione • I/O: 8 ingressi diff. in tensione • Frequenza campionamento: configurabile da 1 Hz a 1 kHz • Tempo misura: 0 – 5 min • Elaborazione segnali: media mobile configurabile STRUMENTAZIONE: • pressione: f.s. 10 bar, cl. 0,05 % • portata: f.s. 25lpm 0,05% • temperatura: PT100 cl AAA FUNZIONI: • inserimento di P/N e S/N dell’ unità in test • report misure riferito a P/N e S/N • data logging su file di testo ALIMENTAZIONI: • Elettrica : 230 Vac - 50 Hz – 0,1 kW DIMENSIONI E PESI: • L, p, h: 620 x 500 x 200 mm; • Peso a vuoto: ~ 23 kg. NOTE: • Personalizzazioni a richiesta del cliente
