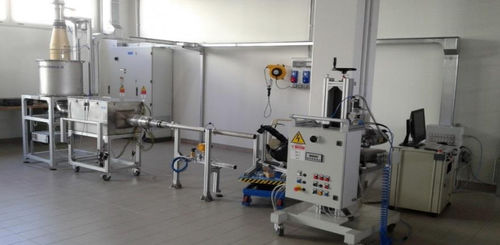

Banco di prova per filtri aria B_22310

di pressionetemperaturainiettori

Il banco prova B_22310 è stato ideato per eseguire test di durabilità su filtri aria motore in accordo alla norma ISO 5011. Il fluido di prova è una miscela di Aria / Polvere (ATD) / Acqua. Il sistema è composto da una condotta su cui interfacciare i filtri in test. La condotta è posta in depressione da una coppia di aspiratori volumetrici. La misura di portata del flusso generato dagli aspiratori è calibrata per mezzo di un misuratore massico. L’efficienza del filtro in test è misurata valutando il differenziale di pressione che questo induce al flusso attraversante in condizioni di saturazione differenti. I seguenti parametri vengono rilevati in fase di test: pressione e temperatura ambiente umidità relativa. capacità filtrazione (in relazione all’incremento della pressione differenziale). efficienza gravimetrica. Per simulare le condizioni reali di esercizio, nella condotta viene iniettata, per mezzo di un idoneo dispositivo, polvere (ATD=Arizona Test Dust), con granulometria prefissata, in quantità nota. La polvere intasa progressivamente il filtro. L’operatore può lanciare la registrazione realtime della caduta di pressione indotta dal filtro a portata costante o variabile. Un ulteriore test consiste nell’iniezione preliminare d’acqua nel filtro e nella successiva verifica della capacità filtrante al variare del tasso di intasamento. DATI TECNICI: • Aria compressa: 6 bar • Temperatura di test: 23 ±5 °C • Umidità relativa in condizioni di test: (55 ±15) % • Tensione di alimentazione: 400 Vac - 50 Hz - 20 kW STRUMENTAZIONE: •Bilancia di precisione: portata 6,1 Kg, precisione 0.01 g; •Misuratore laminare: 0 m /min ÷ 64 m /min, accuratezza 1%;
