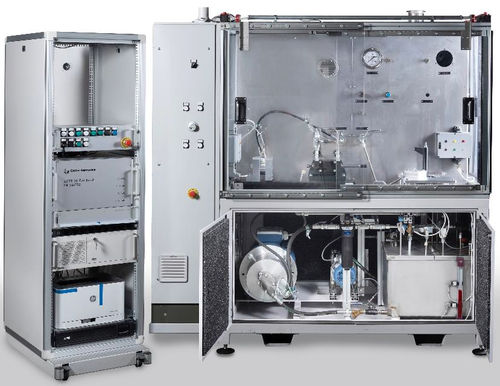

Il banco prova B_23111 è concepito per eseguire test di corretto funzionamento per i servo attuatori delle superfici di volo:
- Proof test: test di sovrappressione dell’assieme attuatore
- Zero flow: centraggio servo valvola di comando
- Test funzionale a carico
- Misure leakage attuatore
- Rodaggio attuatore
- Controllo sensore di posizione
Il banco è costituito da un vano di test ad accesso interbloccato che ospita l’attuatore in prova. In due diverse stazioni l’attuatore subisce tutti i test di cui sopra.
Il ciclo di test è completamente guidato da PC e richiede periodicamente conferme da parte dell’operatore.
Il vano inferiore include tutta l’idraulica necessaria al funzionamento ed anche al controllo del carico idraulico passive (test funzionale a carico).
Una console, esterna al banco, ne consente il completo controllo, così come il rilievo e la registrazione dei parametri funzionali
DATI TECNICI:
• OLIO: MIL H 5606
• VOLUME: 60 lt
• TEMPERATURA: 35°C [± 5° C]
• PORTATA: 0 ÷ 15 lpm
• LINEE OLIO: 2
• PRESSIONE: 300 bar
• PRESSIONE PROOF: 425 bar
STRUMENTAZIONE:
• FLUSSOMETRO 0,03 ÷ 40 lpm
• SONDE TEMPERATURA PT100 (1)
• SENSORI DI PRESSIONE 0 ÷ 45 MPa [± 0,04
• CELLA DI CARICO 0 ÷ 500 Kg
DISPOSITIVI DI SICUREZZA:
• Pannellature interbloccate
• Pulsante e moduli di emergenza
• Pressostati di sicurezza
• Termostati di sicurezza
ALIMENTAZIONE:
• Elettrica: 15 kW 400V 3F+N+PE
• Aria //
• Acqua 3,5 bar / 1/2”
DIMENSIONI E PESO:
• L, p, h: 2000 x 1100 x 2000 mm;
• Peso a vuoto: ~ 800 kg
COLORE:
• Standard Grigio RAL 7035.
NOTE:
• Possibilità di personalizzazione su richiesta;
