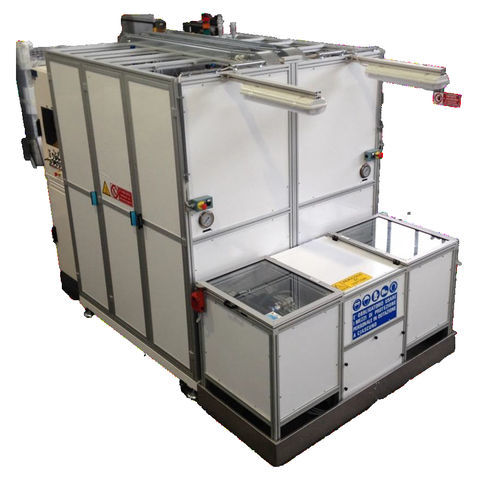

Banco di prova di pressione ad impulsi B_21553

di capacità di riempimentoautomaticocontrollabile tramite PC

II banco prova B_21553 è ideato per eseguire test su masse radianti. Il fluido di prova è glicole etilenico. Il banco prova a due postazioni con i vari optional, è in grado di eseguire: - Prove ad impulsi sui componenti in test. Un dispositivo circuitale flussa ad ogni ciclo il componente in prova mantenendone costante la temperatura rilevabile con una termoresistenza PT100 . Il ciclo di lavoro della macchina è il seguente: • Impostazione del ciclo di pressione con rampe e fasi stazionarie mediante l’inserimento di coppie di punti (tempo-pressione) • Fase di riempimento e disareazione •Ciclo di prova pulsante alternato al ciclo di flussaggio del componente. DATI TECNICI: • Pressione di prova: da 1 bar fino a 5 bar • Tempo di impulso: da 0,5 sec fino a 5 sec • Temperatura max. glicole: 120°C • Manifold di Connessione: Ø 1" • Tensione di alimentazione: 400 Vac - 50 Hz - 30 kW • Aria compressa: 6 bar • Acqua industriale di raffreddamento: T≤ 20°C STRUMENTAZIONE: • Trasduttore di pressione f.s. 6 bar, cl. 0,25% f.s. • Sonda di temperatura: PT 100 DISPOSITIVI DI SICUREZZA: • Impossibilità di iniziare il ciclo con porta aperta • Elettro serratura di sicurezza allo sportello • Zona di prova con coperchi metallici per assorbimento colpi e fuoriuscite fluido • Pulsante di emergenza • Interruzione automatica della prova in caso di rotture, perdite di fluido dal componente o malfunzionamenti del banco prova.
