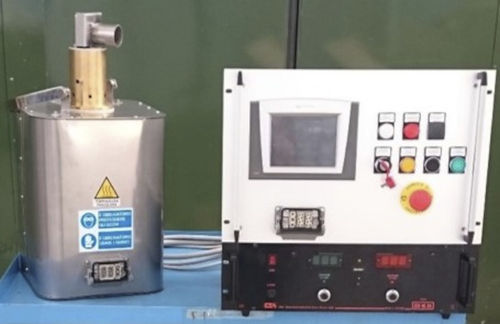

Il generatore di vapore metabolico B_22186 è progettato per
simulare la presenza di un numero variabile di persone
all’interno di un abitacolo.
E’ costituito essenzialmente da un:
• Generatore di vapore;
• Alimentatore stabilizzato;
• Pannello di controllo.
Il generatore è in grado, nella sua versione standard, di
simulare la generazione di vapore metabolico fino ad un
numero massimo di 9 persone.
Il sistema può registrare dati e diagramma del test impostato.
DATI TECNICI:
• Portata del ventilatore: 4,2 ÷ 6 m3/h,
prevalenza 0,5 mbar;
• Perdita di calore t=100 °C(t ambiente -3° C): < 75W ;
• Vapore generato/ora
(t ambiente -3° C): 70±5 g/h * N (1͘≤N≤9)
N = numero di persone simulate ;
• Potenza a pieno carico: 1,5 kW;
STRUMENTAZIONE:
• Sensore di temperatura: -50 ÷ 350° C, PT100 cl.B
• PLC Siemens@:
DISPOSITIVI DI SICUREZZA:
• Controllo del livello acqua nel serbatoio
• Controllo della temperatura del liquido
• Pulsante di emergenza
ALIMENTAZIONI:
• Elettrica: 230 Vac-50 Hz-2 kW
• Acqua: 3 l min, demineralizzata;
5 l capacità del serbatoio
