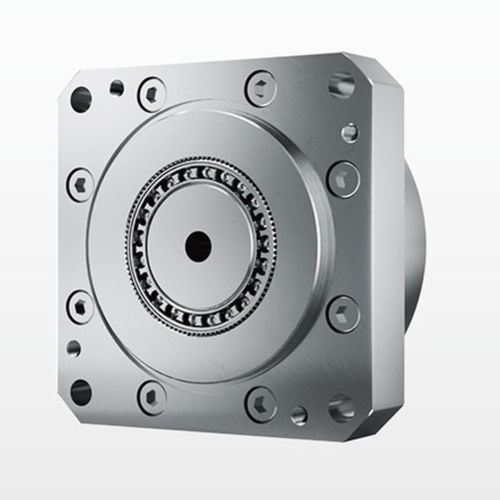

Riduttore armonico NCGF-U-I

coassiale1 - 5 Nm5 - 10 Nm

Panoramica del prodotto Riduttore ad onda di deformazione serie DESBOERN NCGF-U-I

• Modello: 11\\14
• Rapporto di riduzione: 50 - 100
• Rilievo: 930arcsec
• Coppia di uscita nominale: 3.5-7,8 Nm

Istruzioni per l'ordine ① Nome del modello | ② Codice delle specifiche | ③ Rapporto di riduzione | ④ Codice della struttura | ⑤ Tipo di generatore | ⑥ Specifiche personalizzate (Luogo di produzione: N è il codice di fabbrica) (Forma della flessione: tipo L a cappello superiore, tipo C a tazza) (Lunghezza della flessione: tipo S standard, tipo D a tubo corto) (Design a coppia elevata: G per design a coppia elevata, vuoto per tipo standard) (Struttura speciale: T per struttura del generatore a tre onde) Caratteristiche principali Alta precisione: i denti multipli si ingranano contemporaneamente in due posizioni simmetriche di 180 gradi, riducendo l'errore di passo dell'ingranaggio e l'errore di passo cumulativo e garantendo un'elevata precisione di posizione e rotazione. Grande rapporto di trasmissione: la trasmissione ad onda di deformazione a singolo stadio può raggiungere i = 30-500 con una struttura semplice; tre parti fondamentali sullo stesso asse consentono di ottenere un elevato rapporto di velocità. Elevata capacità portante: i denti ingranati e il contatto superficiale combinato con più denti ingranati simultaneamente riducono il carico dell'area unitaria e aumentano la capacità portante rispetto ad altre forme di trasmissione. Dimensioni ridotte e peso ridotto: il volume e il peso possono essere notevolmente ridotti per ottenere una miniaturizzazione e un design leggero. Alta efficienza di trasmissione e lunga durata. Trasmissione fluida, assenza di urti e bassa rumorosità. Specifiche tecniche del riduttore Riduttore a onda di deformazione di tipo NCGF-11-00-U-I Modello | Rapporto di trasmissione | Velocità nominale a 2000 giri/min in ingresso (Nm) | Coppia massima consentita in fase di avvio/arresto (Nm) | Coppia media consentita al carico (Nm) | Coppia massima consentita al momento (Nm) | Velocità massima consentita in ingresso (giri/min) | Velocità media consentita in ingresso (giri/min) | Coppia di avviamento | Gioco (arcsec) | Vita utile (ore) | Peso (Kg) NCGF-11 | 50 | 3,5 | 8,3 | 5,5 | 17 | 8500 | 3500 | 2 | 30 | 10000 | 0,17 NCGF-11 | 100 | 5 | 11 | 8,9 | 25 | 8500 | 3500 | 1,5 | 30 | 10000 | 0,17 Riduttore ad onda di deformazione tipo NCGF-14-00-U-I Modello | Rapporto di trasmissione | Velocità nominale a 2000 giri/min in ingresso (Nm) | Coppia massima ammissibile in fase di avvio/arresto (Nm) | Coppia media ammissibile al carico (Nm) | Coppia massima ammissibile al momento (Nm) | Velocità massima ammissibile in ingresso (giri/min) | Velocità media ammissibile in ingresso (giri/min) | Coppia di avviamento | Gioco (arcsec) | Durata (ore) | Peso (Kg) NCGF-14 | 50 | 5,4 | 18 | 6,9 | 35 | 8500 | 3500 | 4,1 | 20 | 10000 | 0,39 NCGF-14 | 80 | 7,8 | 23 | 11 | 47 | 8500 | 3500 | 2,8 | 20 | 15000 | 0,39 NCGF-14 | 100 | 7,8 | 28 | 11 | 54 | 8500 | 3500 | 2,5 | 20 | 15000 | 0,39 Caratteristiche / tecniche di spc9cificazione

• Serie: NCGF-U-I
• Modelli / Codici specifici: 11, 14 (altri: 17, 20, 25, 32, 40, ecc.)
• Rapporti di riduzione disponibili: 30, 50, 80, 100, 120, 160, ecc.
• Forme flexspline: L = tipo top hat, C = tipo cup
• Lunghezze flexspline: S = tipo standard, D = tipo tubo corto
• Tipo di generatore d'onda: C = tipo componente, U = tipo combinato
• Opzione coppia elevata: G = design a coppia elevata (vuoto = tipo standard)
• Codice progetto personalizzato: E001 per i riduttori a onde di deformazione personalizzati
• L gioco tipico: 830 arcsec (alcuni elenchi riportano 20 arcsec per modelli specifici)
• Campo di coppia nominale in uscita indicato: 3.5 6 7,8 Nm a seconda del modello e del rapporto
• Vita utile tipica indicata: 10000 615000 ore a seconda del modello/rapporto
