Riduttore armonico NLGS-U-V
armonicocoassiale5 - 10 Nm

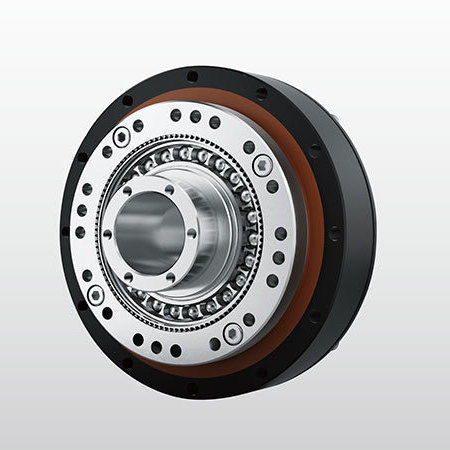

Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm

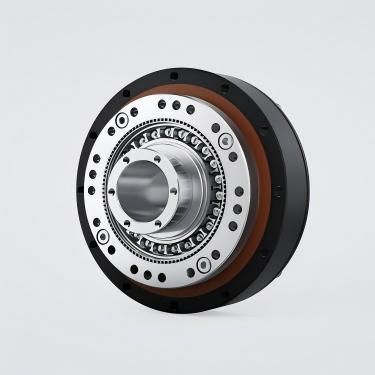

Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 2
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 3
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 4
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 5
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 6
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 7
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 8
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 9
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 10
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 11
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 12
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 13
Riduttore armonico - NLGS-U-V - DESBOER - armonico / coassiale / 5 - 10 Nm - immagine - 14
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DESBOER

Caratteristiche

Tipo
armonico
Orientazione degli assi
coassiale
Coppia
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm
Montaggio
per montaggio su flangia
Struttura
compatto
Numero di stadi
monostadio
Prestazioni
di precisione, silenzioso, ad alto rendimento, a gioco ridotto
Applicazioni
per tessili, per il settore della robotica, per prodotti farmaceutici, per macchina di imballaggio, per macchina di saldatura, per macchina da stampa, per macchina utensile, per dispositivo medico, per automobile
Velocità di rotazione

Min.: 3.000 rpm
(18.849,5559 rad.min-1)

Max.: 8.500 rpm
(53.407,0751 rad.min-1)

Gioco

0,01 °

Rapporto di riduzione

Min.: 30 unit

Max.: 500 unit

Peso

Min.: 0,45 kg
(0,99 lb)

Max.: 5,4 kg
(11,9 lb)

Descrizione

Panoramica del prodotto
  • Prodotto: riduttore a onda DESBOERN serie NLGS-U-V
  • Gamma dimensioni: 14, 17, 20, 25, 32, 40
  • Rapporti di riduzione tipici: 30, 50, 80, 100, 120, 160 (stadio singolo)
  • Gioco (backlash): ≤20 arcsec (tip. ±20 arcsec)
  • Intervallo di coppia nominale in uscita indicato: 7–382 Nm


Istruzioni d'ordine
  • 1. Nome modello — famiglia (es. NLGS, NCGS, NCGD, NLGD, NLGST)
  • 2. Codice taglia — 14, 17, 20, 25, 32, 40
  • 3. Rapporto di riduzione — p.es. 30, 50, 80, 100, 120, 160
  • 4. Codice struttura — variante secondo tabella struttura
  • 5. Tipo generatore d'onda — C (componente) o U (combinato)
  • 6. Codice personalizzato — codici progetto (es. E001) per specifiche su misura


Caratteristiche principali
  • Alta precisione di posizionamento: ingranamento multiplo in due posizioni simmetriche a 180° che riduce l'errore di passo e l'errore cumulativo per rotazione e posizionamento precisi.
  • Elevato rapporto di trasmissione in design compatto: la trasmissione a onda monostadio raggiunge rapporti elevati (tip. i = 30–500) con tre parti coassiali.
  • Elevata capacità di carico: contatto della superficie dentata e ingranamento multiplo riducono il carico per unità di area e aumentano la capacità rispetto agli ingranaggi convenzionali.
  • Compatto e leggero: volume e massa ridotti, adatto ad applicazioni con vincoli di spazio e peso.
  • Funzionamento efficiente e fluido con basso impatto, basso rumore e lunga durata se operativo entro i limiti specificati.


Specifiche tecniche (selezionate)
  • NLGS-14: rapporti esempi 50/80/100 — coppia nominale 7–10 Nm; velocità massima di ingresso 8500 rpm; vita utile 10.000–15.000 h; peso ≈0,45 kg; gioco ±20 arcsec.
  • NLGS-17: rapporti esempi 50/80/100/120 — coppia nominale 21–31 Nm; velocità massima di ingresso 7300 rpm; vita utile 10.000–15.000 h; peso ≈0,63 kg; gioco ±20 arcsec.
  • NLGS-20: rapporti esempi 50–160 — coppia nominale 33–52 Nm; velocità massima di ingresso 6500 rpm; vita utile 10.000–15.000 h; peso ≈0,89 kg; gioco ±20 arcsec.
  • NLGS-25: rapporti esempi 50–160 — coppia nominale 51–87 Nm; velocità massima di ingresso 5600 rpm; vita utile 10.000–15.000 h; peso ≈1,44 kg; gioco ±20 arcsec.
  • NLGS-32: rapporti esempi 50–160 — coppia nominale 99–178 Nm; velocità massima di ingresso 4800 rpm; vita utile 10.000–15.000 h; peso ≈3,1 kg; gioco ±20 arcsec.
  • NLGS-40: rapporti esempi 50–160 — coppia nominale 178–382 Nm; velocità massima di ingresso 4000 rpm; vita utile 10.000–15.000 h; peso ≈5,4 kg; gioco ±20 arcsec.


Metodi di installazione (sintesi)
  • Metodo 1: Fissare il riduttore alla flangia di uscita; riempire generatore d'onda, corpo del riduttore e cavità flangia motore con il grasso specificato; montare la flangia motore e fissare il generatore d'onda all'albero motore con viti e rondelle; ruotare lentamente il generatore durante l'inserimento; quindi collegare il riduttore alla flangia motore.
  • Metodo 2: Collegare riduttore e motore tramite flangia; riempire le cavità con grasso; fissare il generatore d'onda all'albero motore; riempire la cavità della flangia di uscita e collegare allo spline circolare.


Note
  • Lavorare le flange secondo i requisiti di precisione di installazione. Raccomandato uso di viti ad alta resistenza 12.9 con adesivo per filetti.
  • Rodaggio a bassa velocità (es. 100 rpm) raccomandato prima della serraggio finale; fare riferimento alla tabella delle coppie di serraggio per i valori.
  • Consultare la scheda tecnica completa per curve di coppia, carichi ammissibili e opzioni personalizzate.
