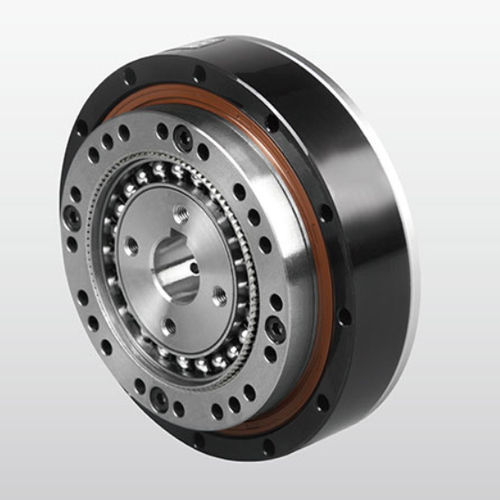

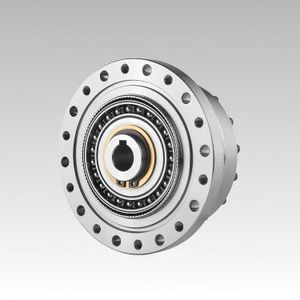

Riduttore a onda di deformazione della serie NLGS-U-I di DESBOERN
- Modelli disponibili: 11, 14, 17, 20, 25, 32, 40
- Rapporto di riduzione: 30, 50, 80, 100, 120, 160 (rapporti tipici disponibili)
- Rilievo: ≤20 arcsec (tipico)
- Campo di coppia nominale in uscita: 2,2 - 382 Nm (varia a seconda del modello e del rapporto)
Istruzioni per l'ordine (suddivisione in codici)
- ① Nome del modello: NLGS (anche NCGS, NCGD, NLGD, NLGST)
- ② Codice Specifiche: codici di dimensione come 11, 14, 17, 20, 25, 32, 40
- ③ Rapporto di riduzione: 30, 50, 80, 100, 120, 160, ecc.
- ④ Codice Struttura: (codici struttura specifici utilizzati su disegni/specifiche)
- ⑤ Tipo di generatore d'onda: C = tipo di componente, U = tipo combinato
- ⑥ Specifica personalizzata: E001 indica il codice del progetto/personalizzato
- Bandiere aggiuntive: Codice della sede di produzione (ad es., N), Forma della Flexspline L = cappello a cilindro, C = coppa; Lunghezza della Flexspline S = standard, D = tubo corto; Design a coppia elevata G = design a coppia elevata (vuoto = standard); Struttura speciale T = struttura del generatore a tre onde
Caratteristiche principali
- Elevata precisione: i denti multipli si ingranano in due posizioni simmetriche di 180° per ridurre al minimo gli errori di passo e fornire un'elevata precisione di posizione/rotazione.
- Grande rapporto di trasmissione: rapporti di trasmissione delle onde di deformazione a singolo stadio tipicamente i = 30-500; struttura semplice con tre parti di base sullo stesso asse per ottenere rapporti di velocità elevati.
- Elevata capacità portante: molti denti ingranati e contatto superficiale determinano un carico unitario inferiore e una capacità portante superiore rispetto ai tipi di ingranaggi convenzionali.
- Compatto e leggero: volume e peso ridotti rispetto ai dispositivi a ingranaggi ordinari che consentono la miniaturizzazione.
- Elevata efficienza di trasmissione e lunga durata.
- Trasmissione fluida con bassa rumorosità e nessun impatto.
Specifiche tecniche dei riduttori - tabelle riassuntive (valori selezionati per modello e rapporto)
NLGS-11 (unità di misura Nm dove indicato)
Modello NLGS-11 - Rapporti di trasmissione e righe di prestazioni:
Rapporto 30: Nm nominale 2,2; Max start/stop 4,5 Nm; Max carico avg 3,4 Nm; Max momentaneo 8,5 Nm; Max velocità d'ingresso consentita 8500 giri/min; Velocità media d'ingresso consentita 3500 giri/min; Gioco ±20 arcsec; Vita utile 10000 h; Peso 0,27 Kg
Rapporto 50: nominale 3,5 Nm; avvio/arresto max 8,3 Nm; media max 5,5 Nm; momentaneo max 17 Nm; gioco ±20 arcsec; vita utile 15000 h
Rapporto 100: nominale 5 Nm; avvio/arresto max 11 Nm; media max 8,9 Nm; momentaneo max 25 Nm; peso 1,5 Kg; durata 15000 h
NLGS-14
Rapporto 50: Nominale 7,0 Nm; Max start/stop 23 Nm; Max avg 9 Nm; Max momentaneo 46 Nm; Max velocità d'ingresso consentita 8500 giri/min; Media consentita 3500 giri/min; Coppia di spunto 4,5 cNm; Gioco ±20 arcsec; Vita utile 10000 h; Peso 0,4 Kg
Rapporto 80: Nominale 10 Nm; Max start/stop 30 Nm; Max media 14 Nm; Max momentanea 61 Nm; Peso 3,1 Kg; Vita utile 15000 h
Rapporto 100: 10 Nm nominali; Max start/stop 36 Nm; Max avg 14 Nm; Max momentaneo 70 Nm; Peso 2,8 Kg; Vita utile 15000 h
NLGS-17
Rapporto 50: Nominale 21 Nm; Max start/stop 44 Nm; Max avg 34 Nm; Max momentaneo 91 Nm; Max velocità d'ingresso consentita 7300 giri/min; Velocità media d'ingresso consentita 3500 giri/min; Coppia d'avviamento 6,7 cNm; Gioco ±20 arcsec; Vita utile 10000 h; Peso ~0,54 Kg
Rapporto 80: Nominale 29 Nm; Max start/stop 56 Nm; Max avg 35 Nm; Max momentaneo 113 Nm; Peso 4,4 Kg; Vita utile 15000 h
Rapporto 100: 31 Nm nominali; Max start/stop 70 Nm; Max avg 51 Nm; Max momentaneo 143 Nm; Peso 3,7 Kg; Durata 15000 h
Rapporto 120: Nominale 31 Nm; Max start/stop 70 Nm; Max avg 51 Nm; Max momentaneo 112 Nm; Peso 3,4 Kg; Vita utile 15000 h
NLGS-20
Rapporto 50: Nominale 33 Nm; Max start/stop 73 Nm; Max avg 44 Nm; Max momentaneo 127 Nm; Velocità d'ingresso massima consentita 6500 giri/min; Media consentita 3500 giri/min; Coppia di avviamento 8,6 cNm; Gioco ±20 arcsec; Durata di vita 10000 h; Peso 0,72 Kg
Rapporto 80: Nominale 44 Nm; Max start/stop 96 Nm; Max media 61 Nm; Max momentanea 165 Nm; Peso 5,4 Kg; Vita utile 15000 h
Rapporto 100: nominale 52 Nm; avvio/arresto max 107 Nm; media max 64 Nm; momento max 191 Nm; peso 4,7 Kg; durata 15000 h
Rapporto 120: Nominale 52 Nm; Max start/stop 113 Nm; Max avg 64 Nm; Max momentaneo 191 Nm; Peso 4,2 Kg; Vita utile 15000 h
Rapporto 160: Nominale 52 Nm; Max start/stop 120 Nm; Max avg 64 Nm; Max momentaneo 191 Nm; Peso 3,6 Kg; Vita utile 15000 h
NLGS-25
Rapporto 50: Nominale 51 Nm; Max start/stop 127 Nm; Max avg 72 Nm; Max momentaneo 242 Nm; Velocità d'ingresso massima consentita 5600 giri/min; Media consentita 3500 giri/min; Coppia di avviamento 17 cNm; Gioco ±20 arcsec; Vita utile 10000 h; Peso 1,22 Kg
Rapporto 80: Nominale 82 Nm; Max start/stop 178 Nm; Max media 113 Nm; Max momentanea 332 Nm; Peso 10 Kg (circa valori di tabella); Vita utile 15000 h
Rapporto 100: Nominale 87 Nm; Max start/stop 204 Nm; Max avg 140 Nm; Max momentaneo 369 Nm; Peso ~8,8 Kg; Vita utile 15000 h
Rapporto 120: Nominale 87 Nm; Max start/stop 217 Nm; Max avg 140 Nm; Max momentaneo 395 Nm; Peso ~8,0 Kg; Vita utile 15000 h
Rapporto 160: Nominale 87 Nm; Max start/stop 229 Nm; Max avg 140 Nm; Max momentaneo 408 Nm; Peso ~6,9 Kg; Vita utile 15000 h
NLGS-32
Rapporto 50: Nominale 99 Nm; Max start/stop 281 Nm; Max avg 140 Nm; Max momentaneo 497 Nm; Max velocità di ingresso consentita 4800 giri/min; Media consentita 3500 giri/min; Coppia di avviamento 34 cNm; Gioco ±20 arcsec; Durata di vita 10000 h; Peso 2,54 Kg
Rapporto 80: Nominale 153 Nm; Max start/stop 395 Nm; Max avg 217 Nm; Max momentaneo 738 Nm; Coppia di avviamento 21 cNm; Vita utile 15000 h
Rapporto 100: Nominale 178 Nm; Max start/stop 433 Nm; Max media 281 Nm; Max momentaneo 841 Nm; Coppia di avviamento 20 cNm; Durata 15000 h
Rapporto 120: Nominale 178 Nm; Max start/stop 459 Nm; Max avg 281 Nm; Max momentaneo 892 Nm; Coppia di avviamento 17 cNm; Durata 15000 h
Rapporto 160: Nominale 178 Nm; Max start/stop 484 Nm; Max avg 281 Nm; Max momentaneo 892 Nm; Coppia di avviamento 15 cNm; Durata 15000 h
NLGS-40 / NLG5-40 (selezionato)
Tipiche unità ad alta capacità: coppia nominale fino a diverse centinaia di Nm (ad esempio, NLGS-40 fino a 382 Nm a seconda del rapporto); le voci della tabella di esempio mostrano i rapporti 50-160 con coppia nominale 178-382 Nm, coppia massima di avvio/arresto fino a ~841 Nm, carichi massimi momentanei e medi scalati di conseguenza; velocità di ingresso massime consentite per i modelli più grandi, in genere 4000 giri/min (o 3000 giri/min medi consentiti per alcune versioni NLG).
Generatore d'onda / dettagli di montaggio
Dimensioni e montaggio del generatore d'onde per modello (selezionato):
NLGS-11: Generatore d'onde A Ø5 (Ø5H7) e Ø6 (Ø6H7)
NLGS-14: Generatore d'onda A Ø5 (Ø5H7) / A Ø6 / A Ø8 ecc.; gli accoppiamenti di esempio includono le tolleranze (ad es. 6 +0,1 /0, 7 +0,1 /0, 9,4 +0,1 /0) e gli accoppiamenti dei cuscinetti (ad es. 2JS9/P9, 3JS9/P9).
NLGS-17 e oltre: diametri del generatore d'onda Ø8, Ø11, Ø14, Ø19, Ø22 ecc. con accoppiamenti specifici (Φ8H7, Φ11H7, Φ14H7, Φ19H7, Ø22H7) e diametri esterni del generatore d'onda corrispondenti (ad esempio, 9,4, 12,8, 16,3, 21,8, 24,8 mm ecc.).
Metodi di installazione (sintesi)
Metodo 1: fissare il riduttore alla flangia di uscita e la flangia di ingresso alla scanalatura circolare; riempire le cavità (generatore d'onde, riduttore, flangia del motore) con il grasso specificato; fissare il motore e la flangia; fissare il generatore d'onde all'estremità dell'albero del motore con viti e rondelle; ruotare lentamente e inserire il generatore d'onde, quindi collegare il riduttore alla flangia del motore.
Metodo 2: collegare il riduttore e il motore tramite la flangia; riempire le cavità del riduttore e della flangia con grasso; applicare il grasso al generatore d'onde; fissare il generatore d'onde all'albero del motore; riempire la cavità della flangia di uscita con grasso e collegarla alla scanalatura circolare.
Note: realizzare le flange in base ai requisiti di precisione dell'installazione; utilizzare viti ad alta resistenza (grado consigliato 12.9) con frenafiletti; far funzionare il motore a bassa velocità (~100 giri/min) per effettuare il rodaggio prima del serraggio finale delle viti; fare riferimento alla tabella della coppia di serraggio delle viti e alle dimensioni della cavità della flangia nella documentazione tecnica.
Caratteristiche/specifiche tecniche
- Serie / Modello: NLGS (configurazione NLGS-U-I illustrata)
- Dimensioni disponibili: 11, 14, 17, 20, 25, 32, 40
- Rapporti di riduzione tipici: 30, 50, 80, 100, 120, 160
- Backlash: tipicamente ±20 arcsec (≤20 arcsec per molte configurazioni)
- Campo di coppia nominale in uscita: ~2,2 Nm (NLGS-11) fino a ~382 Nm (NLGS-40) a seconda del rapporto
- Velocità massima consentita in ingresso: varia a seconda del modello (ad es, 8500 giri/min per i modelli più piccoli, fino a ~4000 giri/min per i modelli più grandi)
- Velocità media di ingresso consentita: di solito 3500 giri/min (varia a seconda del modello)
- Durata tipica: 10000-15000 ore a seconda del modello e del rapporto
- Diametri del generatore d'onde / misure: vari valori di Ø con tolleranze H7; adattamenti specifici per modello come sopra elencati
- Opzioni: forma flexspline (L/C), lunghezza flexspline (S/D), design a coppia elevata (G), struttura speciale del generatore a tre onde (T), codici di progetto personalizzati (E001)
