Riduttore armonico NCGD-U-I
coassialead albero pieno1 - 5 Nm

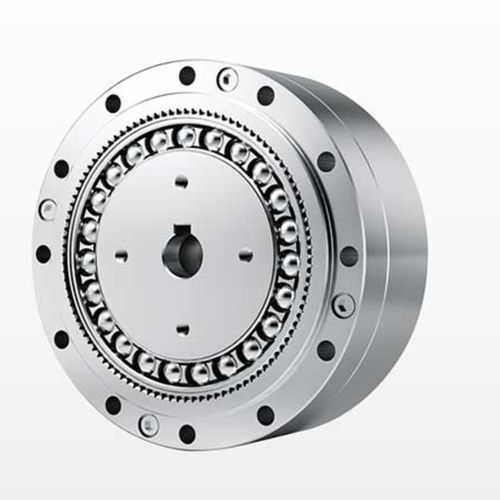

Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm

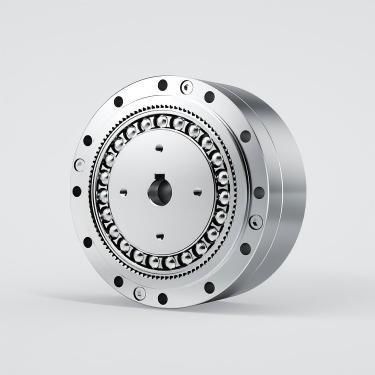

Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 2
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 3
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 4
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 5
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 6
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 7
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 8
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 9
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 10
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 11
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 12
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 13
Riduttore armonico - NCGD-U-I - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 14
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DESBOER

Caratteristiche

Tipo
armonico
Orientazione degli assi
coassiale
Tipo di albero
ad albero pieno
Coppia
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm, 1 - 5 Nm
Montaggio
per montaggio su flangia
Struttura
compatto
Numero di stadi
monostadio
Prestazioni
ad alta precisione, silenzioso, ad alto rendimento, a gioco ridotto, ad alta coppia, per carichi pesanti
Applicazioni
per tessili, per applicazioni industriali, per il settore della robotica, per prodotti farmaceutici, per automazione, per macchina di imballaggio, per macchina di saldatura, per macchina da stampa, per macchina utensile, per dispositivo medico, per automobile
Altre caratteristiche
su misura
Velocità di rotazione

Max.: 8.500 rpm
(53.407,0751 rad.min-1)

Min.: 3.500 rpm
(21.991,1486 rad.min-1)

Gioco

0,01 °

Rapporto di riduzione

Max.: 160 unit

Min.: 50 unit

Peso

Max.: 3,6 kg
(7,94 lb)

Min.: 0,46 kg
(1,01 lb)

Descrizione

Panoramica prodotto
Serie DESBOER NCGD-U-I, riduttore a onda. Misure disponibili: 14, 17, 20, 25, 32, 40. Rapporto di riduzione tipico: 50–160. Coppia nominale in uscita: 3,7–206 Nm. Gioco ≤20 arcsec (tip.). Progettato per posizionamento di precisione e azionamenti compatti in automazione, robotica e motion control.

Istruzioni d'ordine (spiegazione codici)
① Nome modello / ② Codice specifica / ③ Codice rapporto / ④ Codice struttura / ⑤ Tipo generatore / ⑥ Codice progetto personalizzato. Codice stabilimento: N. Forma del flexspline: L = top-hat, C = cup. Lunghezza flexspline: S = standard, D = tubo corto. Opzione alta coppia: G = alta coppia, vuoto = standard. Struttura speciale: T = generatore a tre onde. Tipo generatore d'onda: C = componente, U = combinato. Esempio codice progetto: E001.

Caratteristiche principali
  • Alta precisione: più denti in presa in due posizioni simmetriche a 180° per ridurre l'errore di passo e garantire posizionamento accurato.
  • Alto rapporto in un unico stadio: design compatto che raggiunge grandi rapporti con tre componenti coassiali.
  • Elevata capacità di carico: numerosi denti in presa e contatto superficiale riducono il carico per unità di superficie rispetto agli ingranaggi convenzionali.
  • Compatto e leggero: volume e peso ridotti per favorire la miniaturizzazione degli azionamenti.
  • Trasmissione efficiente e fluida, basso rumore e lunga durata di servizio.


Metodi di installazione (sintesi)
Applicare il grasso specificato al generatore d'onda, alla cavità interna del riduttore e alla sede della flangia. Montare motore e flangia (aggiungere guarnizione se necessario). Fissare il generatore d'onda all'albero motore con viti e rondelle rispettando l'orientamento. Inserire lentamente il generatore d'onda nel riduttore e collegare il riduttore alla flangia motore. Utilizzare viti ad alta resistenza con adesivo per filetti e seguire le coppie di serraggio raccomandate. Azionare il motore a bassa velocità (es. 100 rpm) dopo l'inserimento prima della stringitura finale. Lavorare la flangia secondo le tolleranze richieste e riempire la cavità con il grasso raccomandato.

Esempio formato codice
Esempio: NCGD-17-00-U-I (serie - codice specifica - codice rapporto - tipo generatore - codice struttura).

Specifiche tecniche (sintesi)
  • Marca: DESBOER
  • Serie / modello: NCGD-U-I
  • Misure disponibili: 14, 17, 20, 25, 32, 40
  • Rapporti: 50, 80, 100, 120, 160 (typ. 50–160)
  • Coppia nominale: 3,7–206 Nm (dipende dal modello)
  • Gioco: ≤20 arcsec (typ.)
  • Velocità di ingresso max: dipende dal modello (es. fino a 8500 rpm per le taglie più piccole)
  • Velocità media ammissibile: comunemente 3500 rpm
  • Opzioni flexspline: forma L (top-hat), C (cup); lunghezze S (standard), D (corta)
  • Opzioni: alta coppia (G), struttura a tre onde (T), generatore C o U, codici progetto personalizzati (es. E001)
