Nome del prodotto

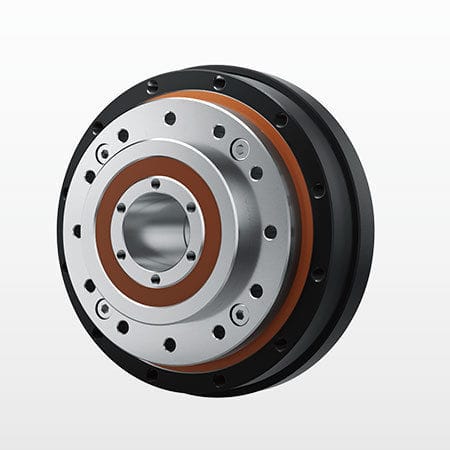

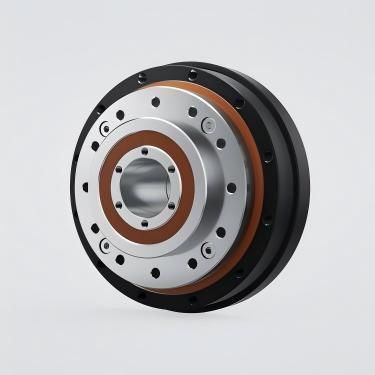

Riduttore a onda di deformazione della serie NLGD-U-III di DESBOERN
Descrizione generale
Riduttore a onde di deformazione (armoniche) serie NLGD-U-III. Modelli disponibili: 14\17\20\25\32. Rapporti di riduzione disponibili: 50, 80, 100, 120, 160 (a seconda del modello). Gioco: ≤20 arcsec. Gamma di coppia nominale in uscita: 3.7 - 96 Nm.
Istruzioni per l'ordine
① Nome del modello
② Codice delle specifiche
③ Rapporto di riduzione (esempi: 30, 50, 80, 100, 120, 160)
④ Codice struttura
⑤ Tipo di generatore (C = tipo componente, U = tipo combinato)
⑥ Specifica personalizzata (E001 = codice progetto per riduttori personalizzati)
Spiegazioni aggiuntive sui codici:
- Luogo di produzione: "N" è il codice della fabbrica
- Forma della Flexspline: L = tipo top hat, C = tipo cup
- Lunghezza Flexspline: S = tipo standard, D = tipo a tubo corto
- Design a coppia elevata: G = design a coppia elevata, vuoto = tipo standard
- Struttura speciale: T = riduttore con struttura a tre onde
Caratteristiche principali
- Elevata precisione: i denti multipli si ingranano simultaneamente in due posizioni simmetriche di 180° per calcolare la media degli errori di passo e ottenere un'elevata precisione di posizione e rotazione.
- Grande rapporto di trasmissione: la trasmissione ad onda di deformazione a singolo stadio può raggiungere i = 30-500 con una struttura coassiale compatta in tre parti.
- Elevata capacità portante: i denti a ingranaggi multipli e il contatto superficiale riducono il carico dell'area unitaria, offrendo una capacità portante superiore a quella di molte altre forme di trasmissione.
- Dimensioni ridotte e peso leggero: consentono la miniaturizzazione e la riduzione del peso rispetto ai dispositivi a ingranaggi ordinari.
- Elevata efficienza di trasmissione, lunga durata, trasmissione fluida, bassa rumorosità e basso impatto.
Specifiche tecniche della scatola degli ingranaggi (tabelle dei modelli selezionati)
NLGD-14 (riduttore ad onda di deformazione):
- Rapporto di trasmissione 50 - Coppia nominale (Nm): 3.7; Coppia massima ammissibile in fase di avvio/arresto (Nm): 12; Coppia massima ammissibile a carico medio (Nm): 4.8; Coppia massima momentanea ammissibile (Nm): 23; Velocità di ingresso massima consentita (giri/min): 8500; Velocità di ingresso media consentita (giri/min): 3500; Coppia di avviamento (cNm): 11; Gioco (arcsec): 20; Durata di vita (ore): 9000; Peso (Kg): 0.49
- Rapporto di trasmissione 80 - Coppia nominale (Nm): 5.4; Avviamento/arresto massimo (Nm): 16; Carico medio massimo (Nm): 7.7; Momento massimo (Nm): 35; Coppia di avviamento (cNm): 9.0; Gioco: 20; Durata di vita: 10000; Peso: 0,49
- Rapporto di trasmissione 100 - Coppia nominale (Nm): 5.4; Avviamento/arresto massimo (Nm): 19; Carico medio massimo (Nm): 7.7; Momento massimo (Nm): 35; Coppia di avviamento (cNm): 8.7; Gioco: 20; Durata di vita: 10000; Peso: 0,49
NLGD-17 (riduttore ad onda di deformazione):
- Rapporto di trasmissione 50 - Coppia nominale (Nm): 11; Max. avvio/arresto (Nm): 23; Carico medio massimo (Nm): 18; Momento massimo (Nm): 48; Velocità di ingresso massima consentita (giri/min): 7300; Velocità di ingresso media consentita (giri/min): 3500; Coppia di avviamento (cNm): 39; Gioco (arcsec): 20; Vita utile: 9000; Peso (Kg): 0.66
- Rapporto di trasmissione 80 - Coppia nominale (Nm): 15; Avviamento/arresto massimo (Nm): 29; Carico medio massimo (Nm): 19; Momento massimo (Nm): 61; Coppia di avviamento (cNm): 34; Gioco: 20; Durata: 10000; Peso: 0,66
- Rapporto di trasmissione 100 - Coppia nominale (Nm): 16; Avviamento/arresto massimo (Nm): 37; Carico medio massimo (Nm): 27; Momento massimo (Nm): 71; Coppia di avviamento (cNm): 37; Gioco: 20; Durata: 10000; Peso: 0.66
- Rapporto di trasmissione 120 - Coppia nominale (Nm): 16; Avviamento/arresto massimo (Nm): 37; Carico medio massimo (Nm): 27; Momento massimo (Nm): 71; Coppia di avviamento (cNm): 34; Gioco: 20; Durata di vita: 10000; Peso: 0,66
NLGD-20 (riduttore ad onda di deformazione):
- Rapporto di trasmissione 50 - Coppia nominale (Nm): 17; Max. avvio/arresto (Nm): 39; Carico medio massimo (Nm): 24; Momento massimo (Nm): 69; Velocità di ingresso massima consentita (giri/min): 6500; Velocità di ingresso media consentita (giri/min): 3500; Coppia di avviamento (cNm): 53; Gioco (arcsec): 20; Durata di vita: 9000; Peso (Kg): 0.84
- Rapporto di trasmissione 80 - Coppia nominale (Nm): 24; Avviamento/arresto massimo (Nm): 51; Carico medio massimo (Nm): 33; Momento massimo (Nm): 89; Coppia di avviamento (cNm): 44; Gioco: 20; Vita utile: 10000; Peso: 0,84
- Rapporto di trasmissione 100 - Coppia nominale (Nm): 28; Avviamento/arresto massimo (Nm): 57; Carico medio massimo (Nm): 34; Momento massimo (Nm): 95; Coppia di avviamento (cNm): 49; Gioco: 20; Durata di vita: 10000; Peso: 0,84
- Rapporto di trasmissione 120 - Coppia nominale (Nm): 28; Avviamento/arresto massimo (Nm): 60; Carico medio massimo (Nm): 34; Momento massimo (Nm): 95; Coppia di avviamento (cNm): 49; Gioco: 20; Durata di vita: 10000; Peso: 0,84
- Rapporto di trasmissione 160 - Coppia nominale (Nm): 28; Avviamento/arresto massimo (Nm): 64; Carico medio massimo (Nm): 34; Momento massimo (Nm): 95; Coppia di avviamento (cNm): 48; Gioco: 20; Durata di vita: 10000; Peso: 0,84
NLGD-25 (riduttore ad onda di deformazione):
- Rapporto di trasmissione 50 - Coppia nominale (Nm): 27; Max. avvio/arresto (Nm): 69; Carico medio massimo (Nm): 38; Momento massimo (Nm): 127; Velocità di ingresso massima consentita (giri/min): 5600; Velocità di ingresso media consentita (giri/min): 3500; Coppia di avviamento (cNm): 79; Gioco (arcsec): 20; Durata di vita: 9000; Peso (Kg): 1.4
- Rapporto di trasmissione 80 - Coppia nominale (Nm): 44; Avviamento/arresto massimo (Nm): 96; Carico medio massimo (Nm): 60; Momento massimo (Nm): 179; Coppia di avviamento (cNm): 66; Gioco: 20; Durata: 10000; Peso: 1,4
- Rapporto di trasmissione 100 - Coppia nominale (Nm): 47; Avviamento/arresto massimo (Nm): 110; Carico medio massimo (Nm): 75; Momento massimo (Nm): 184; Coppia di avviamento (cNm): 73; Gioco: 20; Durata: 10000; Peso: 1,4
- Rapporto di trasmissione 120 - Coppia nominale (Nm): 47; Avviamento/arresto massimo (Nm): 117; Carico medio massimo (Nm): 75; Momento massimo (Nm): 204; Coppia di avviamento (cNm): 73; Gioco: 20; Durata: 10000; Peso: 1,4
- Rapporto di trasmissione 160 - Coppia nominale (Nm): 47; Avviamento/arresto massimo (Nm): 123; Carico medio massimo (Nm): 75; Momento massimo (Nm): 204; Coppia di avviamento (cNm): 72; Gioco: 20; Vita utile: 10000; Peso: 1,4
NLGD-32 (riduttore ad onda di deformazione):
- Rapporto di trasmissione 50 - Coppia nominale (Nm): 53; Max. avvio/arresto (Nm): 151; Carico medio massimo (Nm): 75; Momento massimo (Nm): 268; Velocità di ingresso massima consentita (giri/min): 4800; Velocità di ingresso media consentita (giri/min): 3500; Coppia di avviamento (cNm): 114; Gioco (arcsec): 20; Vita utile: 9000; Peso (Kg): 2.7
- Rapporto di trasmissione 80 - Coppia nominale (Nm): 83; Avviamento/arresto massimo (Nm): 213; Carico medio massimo (Nm): 117; Momento massimo (Nm): 398; Coppia di avviamento (cNm): 108; Gioco: 20; Durata: 10000; Peso: 2,7
- Rapporto di trasmissione 100 - Coppia nominale (Nm): 96; Avviamento/arresto massimo (Nm): 233; Carico medio massimo (Nm): 151; Momento massimo (Nm): 420; Coppia di avviamento (cNm): 101; Gioco: 20; Durata: 10000; Peso: 2,7
- Rapporto di trasmissione 120 - Coppia nominale (Nm): 96; Avviamento/arresto massimo (Nm): 247; Carico medio massimo (Nm): 151; Momento massimo (Nm): 445; Coppia di avviamento (cNm): 99; Gioco: 20; Durata: 10000; Peso: 2,7
- Rapporto di trasmissione 160 - Coppia nominale (Nm): 96; Avviamento/arresto massimo (Nm): 261; Carico medio massimo (Nm): 151; Momento massimo (Nm): 445; Coppia di avviamento (cNm): 97; Gioco: 20; Durata: 10000; Peso: 2,7
Caratteristiche / Caratteristiche tecniche
- Serie: Serie NLGD-U-III
- Modelli: 14, 17, 20, 25, 32 (altri disponibili)
- Rapporti di riduzione: 50, 80, 100, 120, 160 (a seconda del modello)
- Rilievo: ≤20 arcsec (tipico)
- Gamma di coppia nominale in uscita: ~3,7 a 96 Nm (a seconda del modello e del rapporto)
- Velocità di ingresso massima consentita: dipendente dal modello (circa 4800-8500 giri/min. 4800-8500 giri/min)
- Velocità media di ingresso consentita: tipicamente 3500 giri/min
- Coppia di avviamento riportata in cNm per modello/rapporto nelle tabelle precedenti
- Durata di servizio: tipicamente 9000-10000 ore (a seconda del modello/rapporto)
- Pesi: a seconda del modello (esempi: 0,49 kg per NLGD-14 fino a ~2,7 kg per NLGD-32)
