Riduttore armonico NLGS-U-II
coassiale1 - 5 Nm20 - 50 Nm

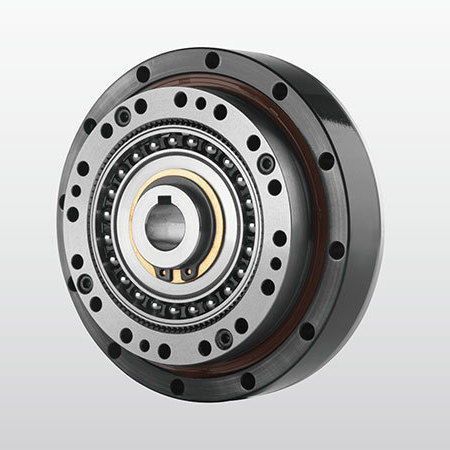

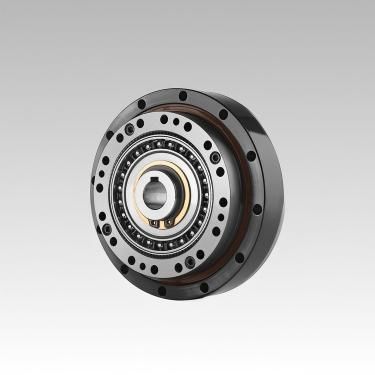

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm

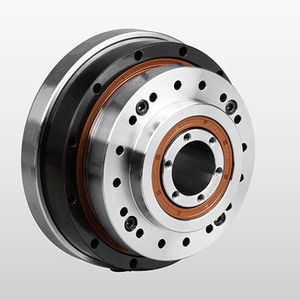

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm

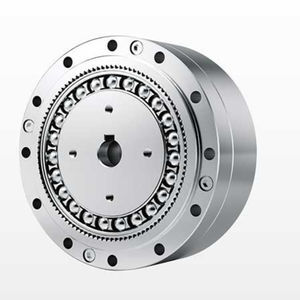

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 2

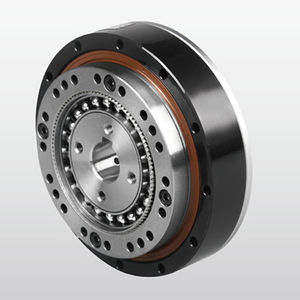

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 3

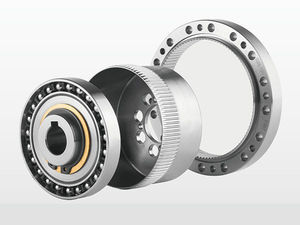

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 4

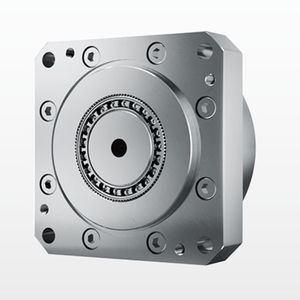

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 5

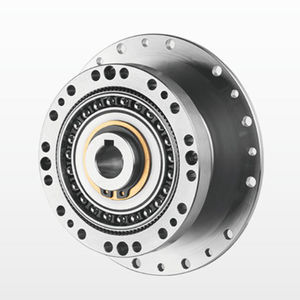

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 6

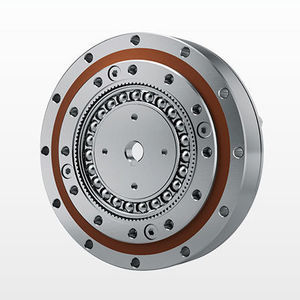

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 7

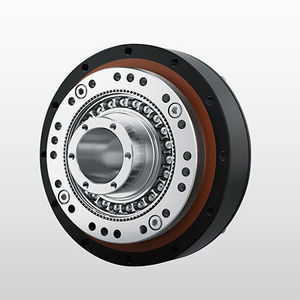

Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 8
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 9
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 10
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 11
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 12
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 13
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 14
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 15
Riduttore armonico - NLGS-U-II - DESBOER - coassiale / 1 - 5 Nm / 20 - 50 Nm - immagine - 16
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DESBOER

Caratteristiche

Tipo
armonico
Orientazione degli assi
coassiale
Coppia
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 1 - 5 Nm
Montaggio
per montaggio su flangia
Struttura
compatto
Numero di stadi
monostadio
Prestazioni
ad alta precisione, silenzioso, ad alto rendimento, a gioco ridotto, per carichi pesanti
Applicazioni
per tessili, per il settore della robotica, per prodotti farmaceutici, per macchina di imballaggio, per macchina di saldatura, per macchina da stampa, per macchina utensile, per dispositivo medico, per automobile
Velocità di rotazione

Max.: 8.500 rpm
(53.407,0751 rad.min-1)

Min.: 3.000 rpm
(18.849,5559 rad.min-1)

Gioco

0,01 °

Rapporto di riduzione

Max.: 160 unit

Min.: 30 unit

Peso

Max.: 4,4 kg
(9,7 lb)

Min.: 0,25 kg
(0,55 lb)

Descrizione

Nome del prodotto
Serie DESBOERN NLGS-U-II Riduttore a onda flessibile

Panoramica
Modelli: 11, 14, 17, 20, 25, 32, 40. Rapporto di riduzione: 30–160 (configurabile). Gioco (backlash): ≤20 arcsec. Coppia nominale in uscita: 2,2–382 Nm a seconda della taglia. Velocità massima di ingresso ammessa: dipende dal modello (circa 8500 rpm per le taglie piccole fino a 4000 rpm per le grandi). Vita utile tipica fino a 15.000 ore per molte configurazioni.

Spiegazione del codice d'ordine
  • ① Nome modello
  • ② Codice specifica (taglia/variante)
  • ③ Rapporto di riduzione
  • ④ Codice struttura
  • ⑤ Tipo di generatore d'onda (C = componente, U = combinato)
  • ⑥ Specifica personalizzata (es. E001 = progetto su misura)

Elementi del codice (esempi)
Codice fabbrica/produzione: N. Forma flexspline: L = top-hat, C = cup. Lunghezza flexspline: S = standard, D = corta. Opzione alta coppia: G = design alta coppia. Struttura speciale: T = generatore a tre onde. Tipo generatore: C = componente, U = combinato.

Caratteristiche principali
  • Alta precisione: più denti in presa in due posizioni simmetriche a 180° riducono l'errore di passo e l'errore cumulativo, garantendo elevata precisione di posizione.
  • Elevato rapporto di riduzione in un unico stadio: design compatto che consente rapporti elevati (tip. 30–160; alcune configurazioni fino a 500).
  • Alta capacità di carico: numerosi denti in presa e contatto superficiale riducono il carico per unità di superficie e aumentano la capacità portante.
  • Compatto e leggero: volume e massa ridotti per progettazioni miniaturizzate e lightweight.
  • Alta efficienza di trasmissione, movimento fluido, basso rumore e lunga durata.

Specifiche tecniche e dati modello (esempi)
Intestazioni tipiche: Modello | Rapporto | Coppia nominale (Nm) | Coppia max avvio/arresto (Nm) | Coppia media ammessa (Nm) | Coppia massima momentanea (Nm) | Velocità ingresso max (rpm) | Velocità ingresso media ammessa (rpm) | Coppia di avviamento (cNm) | Gioco (arcsec) | Vita utile (h) | Peso (kg).

Esempi selezionati
NLGS-11: rapporti 50/100 — Coppia nominale 3,5–5 Nm; Velocità ingresso max 8500 rpm; Gioco ±20 arcsec; Vita utile ≈10.000–15.000 h; Peso ≈0,25 kg.
NLGS-17: rapporti 50–120 — Coppia nominale 21–31 Nm; Velocità ingresso max 7300 rpm; Gioco ±20 arcsec; Vita utile fino a 15.000 h; Peso ≈0,54 kg.
NLGS-25: rapporti 50–160 — Coppia nominale 51–87 Nm; Velocità ingresso max 5600 rpm; Gioco ±20 arcsec; Vita utile fino a 15.000 h; Peso ≈1,22 kg.
NLGS-32: rapporti 50–160 — Coppia nominale 99–178 Nm; Velocità ingresso max 4800 rpm; Gioco ±20 arcsec; Vita utile fino a 15.000 h; Peso ≈2,54 kg.
NLGS-40: rapporti 50–160 — Coppia nominale 178–382 Nm; Velocità ingresso max 4000 rpm; Gioco ±20 arcsec; Vita utile fino a 15.000 h; Peso ≈4,4 kg.

Metodi di installazione
  • Metodo 1: Fissare il riduttore alla flangia di uscita e la flangia di ingresso allo spline circolare. Riempire generatore d'onda, vano riduttore e vano flangia motore con grasso specificato. Fissare il generatore d'onda all'estremità dell'albero motore con viti e rondelle (rispettare orientamento). Ruotare lentamente il generatore durante l'inserimento, quindi collegare il riduttore alla flangia motore. Utilizzare viti ad alta resistenza (12.9) con frenafiletti e rispettare le coppie di serraggio specificate.
  • Metodo 2: Collegare riduttore e motore tramite flangia. Riempire le cavità con grasso, montare il generatore sull'albero motore (orientamento da rispettare) e fissare. Dopo aver riempito la cavità della flangia di uscita, collegare allo spline circolare del riduttore. Seguire le stesse note di precisione e fissaggio del Metodo 1.

Note
Taglie standard: 11, 14, 17, 20, 25, 32, 40. Rapporti comuni: 30, 50, 80, 100, 120, 160; altri rapporti disponibili in base alla configurazione. Indicare forma e lunghezza del flexspline, tipo di generatore e opzioni alta coppia o struttura speciale in fase d'ordine.

Caratteristiche tecniche
  • Serie: NLGS-U-II
  • Taglie modello: 11, 14, 17, 20, 25, 32, 40
  • Rapporti di riduzione: 30–160 (configurabili)
  • Gioco: ≤20 arcsec (tip. ±20 arcsec)
  • Coppia nominale: 2,2–382 Nm
  • Velocità ingresso max ammessa: varia per modello (≈8500–4000 rpm)
  • Velocità ingresso media ammessa: tip. 3500 rpm (3000 rpm per i modelli più grandi)
  • Vita utile: fino a ≈15.000 h
  • Tipi di generatore: C (componente), U (combinato)
  • Forme flexspline: L (top-hat), C (cup); lunghezze: S (standard), D (corta)
  • Opzione alta coppia: G; Struttura speciale tre-onde: T
