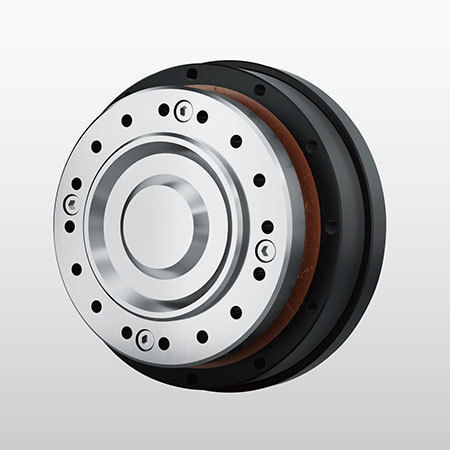

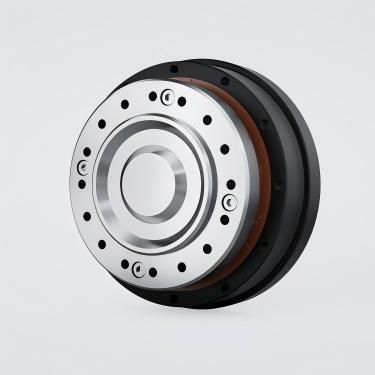

Riduttore armonico NLGS-U-IV

coassiale5 - 10 Nm10 - 20 Nm

Panoramica del prodotto
Riduttore a onda elastica DESBOERN serie NLGS-U-IV
Modelli: 14/17/20/25/32/40
Intervallo di rapporti di riduzione: 50 - 160
Backlash: ≤20 arcsec
Intervallo coppia di uscita nominale: 7 - 382 Nm

Istruzioni per l'ordine
① Nome del modello
② Codice di specifica
③ Rapporto di riduzione (esempi: 30, 50, 80, 100, 120, 160)
④ Codice struttura
⑤ Tipo di generatore (C = tipo componente, U = tipo combinato)
⑥ Specifica personalizzata (E001 = codice progetto per riduttori personalizzati)

Note aggiuntive per l'ordine:
Luogo di produzione: 'N' = codice stabilimento
Forma del flexspline: L = top hat, C = cup
Lunghezza del flexspline: S = standard, D = tubo corto
Progetto ad alto torque: 'G' indica progetto ad alto torque; vuoto = tipo standard
Struttura speciale: 'T' indica riduttore con struttura generatore a tre onde

Caratteristiche principali

• Alta precisione di posizionamento e rotazione: più denti si innestano in due posizioni simmetriche a 180°, riducendo l'effetto dell'errore di passo.
• Ampio rapporto di riduzione in singolo stadio: trasmissione strain wave a singolo stadio può raggiungere i = 30–500 con struttura compatta.
• Elevata capacità di carico: numerosi denti in ingranamento e contatto superficiale riducono il carico per unità di area.
• Dimensioni compatte e peso ridotto, adatte a miniaturizzazione e progetti leggeri.
• Alta efficienza di trasmissione e lunga durata per applicazioni industriali.
• Funzionamento fluido, basso rumore e senza impatti.

Specifiche tecniche del riduttore (riassunto per modello)
NLGS-14 (varianti chiavetta/generatore piatto) — Rapporto 50: Coppia nominale 7,0 Nm; Max avvio/arresto 23 Nm; Carico medio ammissibile 9 Nm; Coppia momentanea max 46 Nm; Velocità ingresso max 8500 rpm; Velocità media ammessa 3500 rpm; Coppia di avviamento 5,7 Nm; Backlash ≤20 arcsec; Vita utile ≈10000 h; Peso 0,66 kg. Rapporto 80: Coppia nominale 10 Nm; momentanea max 61 Nm; avviamento 4,4 Nm; vita ≈15000 h. Rapporto 100: Coppia nominale 10 Nm; momentanea max 70 Nm; avviamento 3,7 Nm; vita ≈15000 h.

NLGS-17 — Rapporto 50: Coppia nominale 21 Nm; Max avvio/arresto 44 Nm; Carico medio 34 Nm; Momentanea 91 Nm; Velocità ingresso max 7300 rpm; Velocità media ammessa 3500 rpm; Avviamento 9,7 Nm; Backlash ±20 arcsec; Vita ≈10000 h; Peso 0,94 kg. Rapporti superiori (80/100/120): coppie nominali e momentanee maggiori (vedere scheda tecnica).

NLGS-20 — Rapporto 50: Coppia nominale 33 Nm; Max avvio/arresto 73 Nm; Carico medio 44 Nm; Momentanea 127 Nm; Velocità ingresso max 6500 rpm; Velocità media ammessa 3500 rpm; Avviamento 14 Nm; Backlash ±20 arcsec; Vita ≈10000 h; Peso 1,38 kg. Rapporti superiori: valori di coppia maggiori (vedere scheda tecnica).

NLGS-25 — Rapporto 50: Coppia nominale 51 Nm; Max avvio/arresto 127 Nm; Carico medio 72 Nm; Momentanea 242 Nm; Velocità ingresso max 5600 rpm; Velocità media ammessa 3500 rpm; Avviamento 22 Nm; Backlash ±20 arcsec; Vita ≈10000 h; Peso 2,1 kg. Rapporti superiori: coppie momentanee fino a ~395–408 Nm; vita utile fino a ~15000 h.

NLGS-32 — Rapporto 50: Coppia nominale 99 Nm; Max avvio/arresto 281 Nm; Carico medio 140 Nm; Momentanea 497 Nm; Velocità ingresso max 4800 rpm; Velocità media ammessa 3500 rpm; Avviamento 41 Nm; Backlash ±20 arcsec; Vita ≈10000 h; Peso 4,4 kg. Rapporti superiori: coppie nominali 153–178 Nm e coppie momentanee fino a ~892–897 Nm.

NLGS-40 — Rapporto 50: Coppia nominale 178 Nm; Max avvio/arresto 523 Nm; Carico medio 255 Nm; Momentanea 892 Nm; Velocità ingresso max 4000 rpm; Velocità media ammessa 3000 rpm; Avviamento 72 Nm; Backlash ±20 arcsec; Vita ≈10000 h; Peso 7,3 kg. Rapporti superiori (80/100/120/160): coppie nominali 268–382 Nm e coppie momentanee fino a ~1530 Nm; vita utile fino a ~15000 h.

Metodi di installazione
Metodo 1:
(1) Fissare il riduttore alla flangia di uscita e fissare la flangia di ingresso alla dentatura circolare.
(2) Riempire il generatore d'onda, la cavità del riduttore e la cavità della flangia del motore con il grasso specificato.
(3) Fissare il motore e la flangia, aggiungere una guarnizione se necessario.
(4) Assicurare il generatore d'onda all'estremità dell'albero motore con viti e rondelle piane (attenzione all'orientamento).
(5) Ruotare lentamente il generatore d'onda ed inserirlo nel riduttore, quindi collegare il riduttore alla flangia motore. Raccomandazioni: lavorare la flangia secondo le tolleranze di installazione, usare viti ad alta resistenza 12.9 con frenafiletti, avviare il motore a bassa velocità (~100 rpm) prima della serraggio finale; consultare la tabella coppie di serraggio nella scheda tecnica.

Metodo 2:
(1) Collegare riduttore e motore tramite flangia.
(2) Riempire cavità del riduttore e della flangia con grasso.
(3) Applicare grasso al generatore d'onda, fissarlo all'estremità dell'albero motore con viti e rondelle (attenzione all'orientamento).
(4) Riempire la cavità della flangia di uscita con grasso e collegarla alla dentatura circolare del riduttore. Stesse raccomandazioni di precisione, viteria e test del Metodo 1.

Caratteristiche / specifiche tecniche

• Serie: NLGS-U-IV
• Taglie disponibili: 14, 17, 20, 25, 32, 40
• Rapporti tipici: 50, 80, 100, 120, 160 (altri secondo codice)
• Backlash: ≤20 arcsec (tipico, ±20 arcsec per alcuni modelli)
• Coppia nominale in uscita: ~7 Nm (NLGS-14) fino a ~382 Nm (NLGS-40)
• Coppia momentanea max: fino a ~1530 Nm per i maggiori modelli/rapporti
• Velocità ingresso max: varia per modello (NLGS-14 ~8500 rpm → NLGS-40 ~4000 rpm)
• Velocità media ammessa: tip. 3000–3500 rpm
• Coppia di avviamento: variabile per modello/rapporto (vedere tabelle)
• Vita utile: fino a ~15000 h per molte configurazioni
• Peso: ~0,66 kg (NLGS-14) fino a ~7,3 kg (NLGS-40)
• Forma flexspline: L = top hat, C = cup; lunghezze: S (standard), D (corta)
• Tipi generatore d'onda: C = componente, U = combinato
• Codice personalizzazione: E001 per riduttori strain wave su misura
