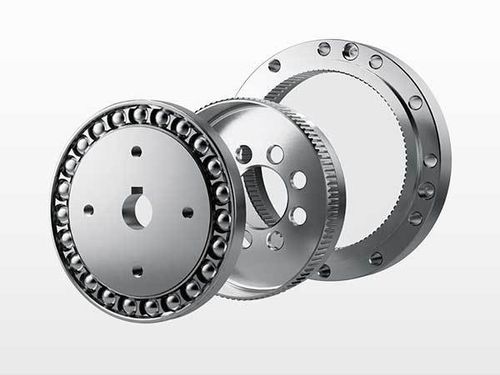

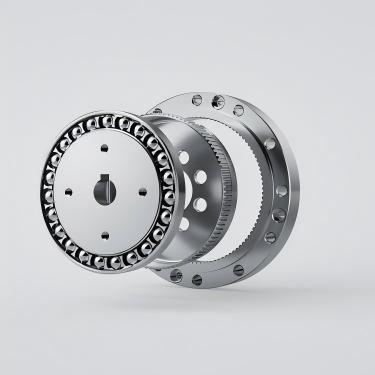

Servo-riduttore armonico NCGD-C-I

armonicocoassiale1 - 5 Nm

Panoramica del prodotto
La serie DESBOER NCGD-C-I è una famiglia di riduttori a onda elastica monostadio, compatta, che include i modelli 14, 17, 20, 25 e 32 con rapporti di riduzione comuni da 50 a 160.

Dati generali

• Modelli disponibili: 14, 17, 20, 25, 32
• Intervallo di rapporti: 50–160 (es.: 50, 80, 100, 120, 160)
• Gioco: tipicamente ≤ 20 arcsec
• Coppia di uscita nominale (esempi): ~3,7 Nm (NCGD-14) fino a ~96 Nm (NCGD-32 a seconda del rapporto)
• Velocità media di ingresso ammissibile: tipicamente 3500 rpm; velocità massima dipende dal modello (es. fino a 8500 rpm sui modelli più piccoli)
• Durata di servizio stimata: 9.000–10.000 h (dipende da modello e applicazione)

Istruzioni d'ordine (decodifica codice)

• Codice luogo di produzione: N
• Forma del flexspline: L = top-hat; C = cup
• Lunghezza del flexspline: S = standard; D = tubo corto
• Variante alto momento: suffisso G (vuoto = standard)
• Struttura speciale: T = generatore d'onda a tre onde
• Codici di specifica: es. 14, 17, 20, 25, 32, 40…
• Codici rapporto: es. 30, 50, 80, 100, 120, 160
• Tipo di generatore d'onda: C = componente; U = tipo combinato
• Codice progetto personalizzato esempio: E001

Caratteristiche principali

• Elevata precisione di posizionamento grazie all'ingranamento multiplo e simmetrico dei denti; gioco tipico ≤ 20 arcsec.
• Grandi rapporti di riduzione in un singolo stadio con design compatto (tre parti principali coassiali).
• Elevata capacità di carico dei cuscinetti grazie ai molteplici contatti dentali simultanei, riducendo il carico per unità di superficie.
• Costruzione compatta e leggera rispetto alle unità di ingranaggi convenzionali.
• Alta efficienza di trasmissione, funzionamento fluido, basso impatto e rumore ridotto.

Metodi di installazione (sommario)
Applicare il grasso specificato al generatore d'onda, alla cavità interna del riduttore e alla cavità della flangia.
Montare motore e flangia; aggiungere guarnizione se necessario.
Fissare il generatore d'onda all'estremità dell'albero motore con viti e rondelle piane (osservare l'orientamento).
Ruotare lentamente durante l'inserimento del generatore d'onda nel riduttore, poi collegare il riduttore alla flangia del motore.
Usare viti ad alta resistenza (consigliate 12.9) con frenafiletti; far funzionare il motore a bassa velocità (~100 rpm) prima della serraggio finale; riempire la cavità della flangia con il grasso specificato; attenersi alla tabella delle coppie di serraggio e alle tolleranze di lavorazione della flangia indicate nella documentazione del prodotto.

Specifiche tecniche del riduttore (esempi per modello)
NCGD-14
Rapporti: 50 / 80 / 100 — Coppie nominali esempi: 3,7 / 5,4 / 5,4 Nm — Velocità massima ingresso fino a 8500 rpm (dipende dal modello) — Gioco ≤ 20 arcsec — Vita utile ~9.000–10.000 h — Peso ~0,06 kg

NCGD-17
Rapporti: 50 / 80 / 100 / 120 — Coppie nominali esempi: 11 / 15 / 16 / 16 Nm — Velocità ingresso esempio 7300 rpm — Gioco ±20 arcsec — Vita utile ~9.000–10.000 h — Peso ~0,1 kg

NCGD-20
Rapporti: 50 / 80 / 100 / 120 / 160 — Coppie nominali esempi: 17 / 24 / 28 / 28 / 28 Nm — Velocità ingresso esempio 6500 rpm — Gioco 20 arcsec — Vita utile ~9.000–10.000 h — Peso ~0,13 kg

NCGD-25
Rapporti: 50 / 80 / 100 / 120 / 160 — Coppie nominali esempi: 27 / 44 / 47 / 47 / 47 Nm — Velocità ingresso esempio 5600 rpm — Gioco 20 arcsec — Vita utile ~9.000–10.000 h — Peso ~0,24 kg

NCGD-32
Rapporti: 50 / 80 / 100 / 120 / 160 — Coppie nominali esempi: 53 / 83 / 96 / 96 / 96 Nm — Velocità ingresso esempio 4800 rpm — Gioco 20 arcsec — Vita utile ~9.000–10.000 h — Peso ~0,51 kg

Note su codici e personalizzazione

• Usare il codice stabilimento 'N' per il luogo di produzione.
• Selezionare forma (L/C) e lunghezza (S/D) del flexspline in base all'applicazione.
• Aggiungere il suffisso G per varianti ad alto momento o T per struttura speciale a tre onde.
• Specificare il tipo di generatore d'onda (C o U) e includere il codice progetto personalizzato (es. E001) se richiesto.
