Riduttore armonico NLGS-C-Ⅱ Series

armonicocoassialead albero pieno

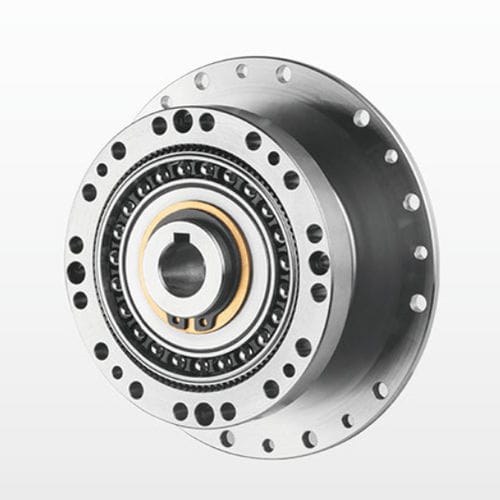

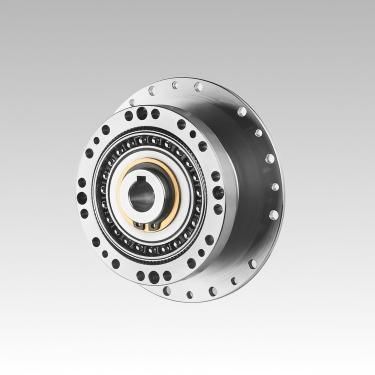

Panoramica del prodotto
La serie NLGS-C-Ⅱ di DESBOERN sono riduttori strain wave (a deformazione) monostadio, compatti, progettati per applicazioni industriali che richiedono elevata precisione di posizionamento, alti rapporti di riduzione e ingombro ridotto. Modelli: 14, 17, 20, 25, 32, 40. Rapporti tipici: 30, 50, 80, 100, 120, 160. Coppia nominale approssimativa nella serie: 7 Nm a 382 Nm; gioco tipico ≤20 arcsec.

Istruzioni d'ordine (codice identificazione / specifica)
Struttura del codice: ① Codice fabbrica | ② Codice modello (14,17,20,25,32,40) | ③ Rapporto di riduzione (es. 30,50,80,100,120,160) | ④ Codice struttura | ⑤ Tipo generatore d'onda (C = componente, U = combinato) | ⑥ Codice progetto/personalizzato (es. E001). Forma flexspline: L = top-hat, C = cup. Lunghezza: S = standard, D = corta. Opzione alto coppia: G. Struttura speciale a tre onde: T.

Caratteristiche principali

• Elevata precisione di posizionamento: contatto multiplo dei denti in due posizioni simmetriche a 180° riduce gli errori cumulativi del passo.
• Elevata riduzione in un unico stadio: design compatto che consente rapporti elevati (tip. i = 30–500 a seconda della configurazione).
• Alta capacità di carico: contatti dentali multipli riducono il carico per unità di superficie e aumentano la capacità rispetto a molte trasmissioni convenzionali.
• Compatto e leggero: adatto a miniaturizzazione e installazioni con spazio limitato.
• Alta efficienza, lunga durata, funzionamento fluido e basso rumore.

Specifiche tecniche (riassunto per modello)
Valori tipici di seguito; la selezione finale dipende da rapporto e codice struttura.

• NLGS-14 — Rapporti: 50 (Nominale 7,0 Nm), 80 (10 Nm), 100 (10 Nm). Velocità d'ingresso max: 8500 rpm. Gioco: ≤20 arcsec. Vita utile: 10.000–15.000 h. Peso: ~0,11 kg.
• NLGS-17 — Rapporti: 50 (21 Nm), 80 (29 Nm), 100 (31 Nm), 120 (31 Nm). Velocità d'ingresso max: 7300 rpm. Gioco: 20 arcsec. Vita utile: 10.000–15.000 h. Peso: ~0,18 kg.
• NLGS-20 — Rapporti: 50 (33 Nm), 80 (44 Nm), 100–160 (52 Nm). Velocità d'ingresso max: 6500 rpm. Gioco: 20 arcsec. Vita utile: 10.000–15.000 h. Peso: ~0,31 kg.
• NLGS-25 — Rapporti: 50 (51 Nm), 80 (82 Nm), 100–160 (87 Nm). Velocità d'ingresso max: 5600 rpm. Gioco: 20 arcsec. Vita utile: 10.000–15.000 h. Peso: ~0,48 kg.
• NLGS-32 — Rapporti: 50 (99 Nm), 80 (153 Nm), 100–160 (178 Nm). Velocità d'ingresso max: 4800 rpm. Gioco: 20 arcsec. Vita utile: 10.000–15.000 h. Peso: ~0,97 kg.
• NLGS-40 — Rapporti: 50 (178 Nm), 80 (268 Nm), 100–160 (345–382 Nm). Velocità d'ingresso max: 4000 rpm. Gioco: 20 arcsec. Vita utile: 10.000–15.000 h. Peso: ~1,87 kg.

Modalità di installazione (riassunto)
Due procedure raccomandate: Metodo 1 — fissare la flangia di uscita, riempire il generatore d'onda e le cavità delle flange con grasso specificato, montare il generatore sull'albero motore, inserire nel riduttore e fissare con viti e rondelle; usare guarnizione se necessario; far girare a bassa velocità (~100 rpm) prima della stretta finale. Metodo 2 — collegare riduttore e motore tramite flangia, ingrassare cavità e generatore, fissare il generatore all'albero, quindi collegare la flangia di uscita allo spline circolare. Rispettare le tolleranze delle flange, coppie di serraggio e raccomandazioni per il fissaggio filettato.

Specifiche / opzioni tecniche

• Serie: NLGS-C-Ⅱ (trasmissioni strain wave)
• Produttore: DESBOERN
• Taglie disponibili: 14, 17, 20, 25, 32, 40
• Rapporti tipici: 30, 50, 80, 100, 120, 160 (a seconda del modello)
• Gamma coppia nominale: ~7 Nm a 382 Nm
• Gioco tipico: ≤20 arcsec
• Flexspline: L (top-hat), C (cup); lunghezze: S (standard), D (short)
• Generatore d'onda: C (componente) o U (combinato)
• Opzioni: G = design ad alto coppia, T = struttura a tre onde, E001 = codice progetto personalizzato
