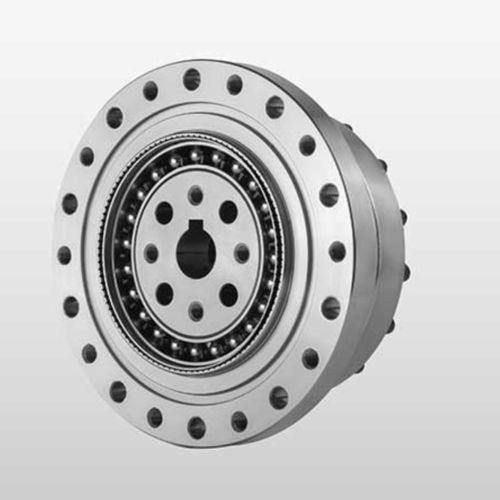

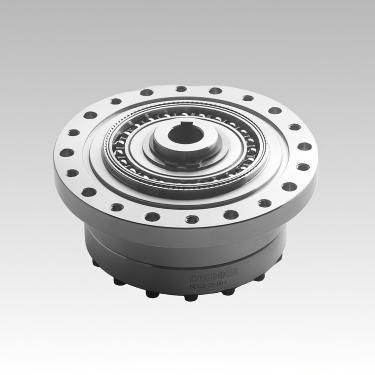

Riduttore armonico NCGS-U-Ⅰ

coassialead albero pieno5 - 10 Nm

Panoramica del prodotto
Riduttore a onda di deformazione DESBOER NCGS-U-Ⅰ Serie. Modelli disponibili: 14, 17, 20, 25, 32, 40. Rapporti di riduzione: 30, 50, 80, 100, 120, 160 (a seconda del modello). gioco tipico ≤20 arcsec. Coppia nominale in uscita: 7–382 Nm a seconda di modello e rapporto.

Istruzioni d'ordine (significato del codice di specifica)
① Nome modello / famiglia di produzione (es. NLGS, NCGS, NCGD, NLGD, NLGST)
② Codice di specifica (14, 17, 20, 25, 32, 40, ecc.)
③ Rapporto di riduzione (es. 30, 50, 80, 100, 120, 160)
④ Codice struttura
⑤ Tipo di generatore d'onda: C = tipo componente, U = tipo combinato
⑥ Specifica personalizzata: E001 = codice progetto per riduttori su misura

Caratteristiche principali

• Elevata precisione di posizionamento: più denti ingranano in due zone simmetriche di 180°, riducendo l'influenza dell'errore di passo per un posizionamento e una rotazione precisi.
• Alto rapporto di trasmissione: la trasmissione a onda di deformazione monostadio consente rapporti elevati (i = 30–500 nel progetto generale), offrendo soluzioni compatte ad alto rapporto con solo tre componenti coassiali.
• Elevata capacità di carico: il grande numero di denti in presa distribuisce il carico su una maggiore area di contatto, fornendo una capacità portante superiore per unità di area rispetto a molti ingranaggi convenzionali.
• Compatto e leggero: volume e massa significativamente ridotti rispetto alle soluzioni d'ingranaggio tradizionali — adatto per sistemi che richiedono miniaturizzazione e risparmio di peso.
• Alta efficienza e lunga durata se installato e lubrificato secondo le raccomandazioni.
• Funzionamento uniforme, basso rumore e basso impatto durante i cambi di direzione.

Note di installazione (riepilogo)

• Applicare il grasso specificato al generatore d'onda, alla cavità interna e alla cavità della flangia prima dell'assemblaggio.
• Fissare il motore e la flangia; aggiungere guarnizione se è richiesto il sigillo ambientale.
• Fissare saldamente il generatore d'onda all'estremità dell'albero motore (osservare l'orientamento) con viti e rondelle piane.
• Inserire il generatore d'onda lentamente ruotandolo, quindi montare il riduttore sulla flangia del motore.
• Raccomandazioni: realizzare la flangia di montaggio secondo le tolleranze di installazione richieste; utilizzare viti ad alta resistenza (consigliate 12.9) con adesivo bloccafiletti; effettuare una prova a bassa velocità (~100 rpm) per un periodo di rodaggio prima della serraggio finale; dimensionare e riempire la cavità della flangia secondo le specifiche con il grasso indicato; attenersi alla tabella delle coppie di serraggio per i valori di serraggio.

Specifiche tecniche del riduttore
Intestazioni tabella: Modello | Rapporto | Coppia nominale a 2000 giri/min in ingresso (Nm) | Coppia massima consentita avvio/arresto (Nm) | Coppia media massima consentita (Nm) | Coppia massima consentita momentanea (Nm) | Velocità massima ingresso consentita (rpm) | Velocità media ingresso consentita (rpm) | Coppia di avviamento (cNm) | Gioco (arcsec) | Vita utile (ore) | Peso (kg)

NCGS-14
50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.51
80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 3.1 | ±20 | 15000 | 0.51
100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 / 2.8 | ±20 | 15000 | 0.51

NCGS-17
50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.67
80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.67
100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.67
120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.67

NCGS-20
50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.96
80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.96
100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.96
120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.96
160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.96

NCGS-25
50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.46
80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.46
100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.46
120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.46
160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.46

NCGS-32
50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.11
80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.11
100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.11
120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.11
160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.11

NCGS-40
50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 4.6
80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 4.6
100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 4.6
120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 4.6
160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 4.6

Caratteristiche / specifiche tecniche

• Serie: NCGS-U-Ⅰ Series
• Modelli disponibili (codici): 14, 17, 20, 25, 32, 40
• Rapporti di riduzione disponibili: 30, 50, 80, 100, 120, 160 (dipende dal modello)
• Gioco: ≤20 arcsec (tipico)
• Intervallo di coppia nominale: 7–382 Nm
• Tipi di generatore d'onda: tipo componente (C) e tipo combinato (U)
• Opzioni speciali: forme flexspline L/C (top-hat / cup), lunghezze flexspline S/D (standard / tubo corto), G = progetto ad alto torque, T = struttura speciale a tre generatori d'onda
• Velocità max di ingresso e velocità medie ammissibili variano per modello (vedere le tabelle sopra)
