Sintesi del prodotto

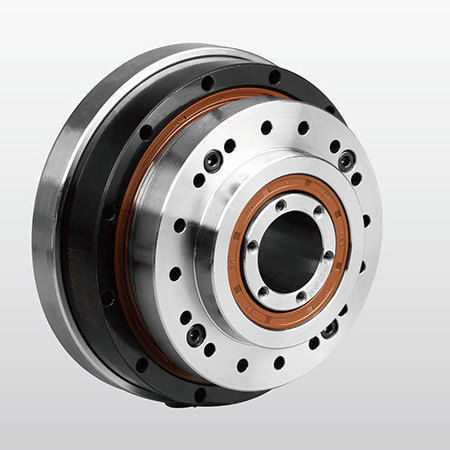

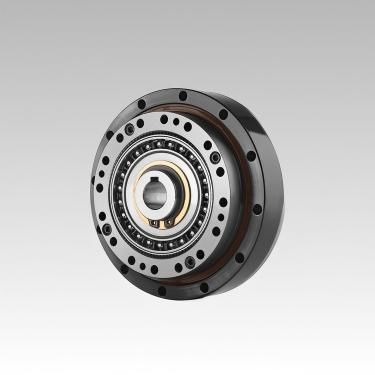

Riduttore a onda di deformazione della serie NLGS-U-III di DESBOERN. Modelli: 11\14\17\20\25\32\40. Rapporti di riduzione disponibili: 50 - 160. Gioco: ≤20 arcsec. Gamma di coppia nominale in uscita: 3.5 - 382 Nm.
Istruzioni per l'ordine
① Nome del modello / ② Codice delle specifiche / ③ Rapporto di riduzione (ad es. 30, 50, 80, 100, 120, 160) / ④ Codice della struttura / ⑤ Tipo di generatore d'onda: C per il tipo di componente, U per il tipo combinato / ⑥ Specifiche personalizzate: E001 è il codice di progetto per i riduttori a onde di deformazione personalizzati.
Caratteristiche principali- Alta precisione: i denti multipli si ingranano simultaneamente in due posizioni simmetriche di 180°, riducendo l'impatto dell'errore di passo e consentendo un'elevata precisione di posizione e rotazione.
- Grande rapporto di trasmissione: la trasmissione a onda di deformazione a singolo stadio può raggiungere i = 30-500 con una struttura semplice; tre parti di base sullo stesso asse raggiungono un elevato rapporto di velocità.
- Elevata capacità portante: la superficie di contatto dei denti e l'ingranamento multiplo simultaneo dei denti riducono il carico dell'area unitaria; la capacità portante è superiore a quella di altre forme di trasmissione.
- Dimensioni ridotte e peso leggero: volume compatto e peso ridotto rispetto ai dispositivi a ingranaggi ordinari; adatti alla miniaturizzazione e a progetti leggeri.
- Elevata efficienza di trasmissione e lunga durata.
- Trasmissione fluida a basso impatto e bassa rumorosità.
Metodi di installazione (sintesi)
Metodo 1: fissare il riduttore alla flangia di uscita, fissare la flangia di ingresso alla scanalatura circolare; riempire il generatore di onde, la cavità del riduttore e la cavità della flangia del motore con il grasso specificato; fissare il motore e la flangia, aggiungere l'anello di tenuta se necessario; fissare il generatore di onde all'estremità dell'albero del motore (rispettare l'orientamento) con viti e rondelle piatte; ruotare lentamente il generatore di onde e inserirlo nel riduttore, quindi collegare il riduttore alla flangia del motore. Note: realizzare la flangia in base ai requisiti di precisione dell'installazione; si raccomanda l'uso di viti ad alta resistenza da 12,9 con adesivo frenafiletti; far funzionare il motore a bassa velocità (100 giri/min) per un certo periodo prima di serrare le viti; progettare le dimensioni della cavità della flangia e riempirla con il grasso specificato; fare riferimento alla tabella della coppia di serraggio delle viti a pagina P22.
Specifiche tecniche della scatola degli ingranaggi (dati del modello selezionato)
NLGS-11 (riduttore ad onda di deformazione):
NLGS-11 | Rapporto 50 | Velocità nominale @2000 r/min ingresso: 3.5 Nm | Coppia massima ammissibile in fase di avvio/arresto: 8,3 Nm | Coppia massima ammissibile a carico medio: 5.5 Nm | Coppia massima momentanea ammissibile: 17 Nm | Velocità massima ammissibile in ingresso: 8500 rpm | Velocità media ammissibile in ingresso: 3500 rpm | Coppia di avviamento: 7,1 cNm | Gioco: 30 arcsec | Vita utile: 10000 h | Peso: 0,53 Kg
NLGS-11 | Rapporto 100 | Nominale: 5 Nm | Max avvio/arresto: 11 Nm | Max carico medio: 8.9 Nm | Momentaneo max: 25 Nm | Coppia di spunto: 5.9 cNm | Gioco: 30 arcsec | Durata: 10000 h
NLGS-14 (riduttore ad onda di deformazione):
NLGS-14 | Rapporto 50 | Nominale: 7.0 Nm | Avvio/arresto max: 23 Nm | Carico medio max: 9 Nm | Momentaneo max: 46 Nm | Velocità massima in ingresso: 8500 giri/minuto | Velocità media in ingresso consentita: 3500 giri/minuto | Coppia di avviamento: 8,8 cNm | Gioco: ±20 arcsec | Durata: 10000 h | Peso: 0,71 Kg
NLGS-14 | Rapporto 80 | Nominale: 10 Nm | Avvio/arresto max: 30 Nm | Carico medio max: 14 Nm | Momentaneo max: 61 Nm | Coppia di spunto: 7,5 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-14 | Rapporto 100 | Nominale: 10 Nm | Avvio/arresto max: 36 Nm | Carico medio max: 14 Nm | Momentaneo max: 70 Nm | Coppia di spunto: 6,9 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-17 (riduttore ad onda di deformazione):
NLGS-17 | Rapporto 50 | Nominale: 21 Nm | Max avvio/arresto: 44 Nm | Max carico medio: 34 Nm | Momentaneo massimo: 91 Nm | Velocità di ingresso massima: 7300 giri/minuto | Velocità di ingresso media consentita: 3500 giri/minuto | Coppia di avviamento: 27 cNm | Gioco: ±20 arcsec | Vita utile: 10000 h | Peso: 1,00 Kg
NLGS-17 | Rapporto 80 | Nominale: 29 Nm | Avviamento/arresto max: 56 Nm | Carico medio max: 35 Nm | Momentaneo max: 113 Nm | Coppia di avviamento: 25 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-17 | Rapporto 100 | Nominale: 31 Nm | Avvio/arresto max: 70 Nm | Carico medio max: 51 Nm | Momentaneo max: 143 Nm | Coppia di spunto: 24 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-17 | Rapporto 120 | Nominale: 31 Nm | Avvio/arresto max: 70 Nm | Carico medio max: 51 Nm | Momentaneo max: 112 Nm | Coppia di spunto: 24 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-20 (riduttore ad onda di deformazione):
NLGS-20 | Rapporto 50 | Nominale: 33 Nm | Max avvio/arresto: 73 Nm | Max carico medio: 44 Nm | Momentaneo max: 127 Nm | Velocità massima in ingresso: 6500 giri/minuto | Velocità media in ingresso consentita: 3500 giri/minuto | Coppia di avviamento: 36 cNm | Gioco: ±20 arcsec | Vita utile: 10000 h | Peso: 1,38 Kg
NLGS-20 | Rapporto 80 | Nominale: 44 Nm | Avviamento/arresto max: 96 Nm | Carico medio max: 61 Nm | Momentaneo max: 165 Nm | Coppia di avviamento: 33 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-20 | Rapporto 100 | Nominale: 52 Nm | Avvio/arresto max: 107 Nm | Carico medio max: 64 Nm | Momentaneo max: 191 Nm | Coppia di avviamento: 32 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-20 | Rapporto 120 | Nominale: 52 Nm | Avvio/arresto max: 113 Nm | Carico medio max: 64 Nm | Momentaneo max: 191 Nm | Coppia di avviamento: 31 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-20 | Rapporto 160 | Nominale: 52 Nm | Avvio/arresto max: 120 Nm | Carico medio max: 64 Nm | Momentaneo max: 191 Nm | Coppia di avviamento: 31 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-25 (riduttore ad onda di deformazione):
NLGS-25 | Rapporto 50 | Nominale: 51 Nm | Max avvio/arresto: 127 Nm | Max carico medio: 72 Nm | Momentaneo massimo: 242 Nm | Velocità di ingresso massima: 5600 giri/minuto | Velocità di ingresso media consentita: 3500 giri/minuto | Coppia di avviamento: 56 cNm | Gioco: ±20 arcsec | Vita utile: 10000 h | Peso: 2,1 Kg
NLGS-25 | Rapporto 80 | Nominale: 82 Nm | Max avvio/arresto: 178 Nm | Max carico medio: 113 Nm | Momentaneo max: 332 Nm | Coppia di avviamento: 50 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-25 | Rapporto 100 | Nominale: 87 Nm | Avvio/arresto max: 204 Nm | Carico medio max: 140 Nm | Momentaneo max: 369 Nm | Coppia di avviamento: 49 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-25 | Rapporto 120 | Nominale: 87 Nm | Max avvio/arresto: 217 Nm | Max carico medio: 140 Nm | Momentaneo max: 395 Nm | Coppia di avviamento: 48 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-25 | Rapporto 160 | Nominale: 87 Nm | Avvio/arresto max: 229 Nm | Carico medio max: 140 Nm | Momentaneo max: 408 Nm | Coppia di avviamento: 47 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-32 (riduttore ad onda di deformazione):
NLGS-32 | Rapporto 50 | Nominale: 99 Nm | Avvio/arresto max: 281 Nm | Carico medio max: 140 Nm | Momento massimo: 497 Nm | Velocità massima in ingresso: 4800 giri/minuto | Velocità media in ingresso consentita: 3500 giri/minuto | Coppia di spunto: 85 cNm | Gioco: ±20 arcsec | Vita utile: 10000 h | Peso: 4,5 Kg
NLGS-32 | Rapporto 80 | Nominale: 153 Nm | Avviamento/arresto max: 395 Nm | Carico medio max: 217 Nm | Momentaneo max: 738 Nm | Coppia di spunto: 74 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-32 | Rapporto 100 | Nominale: 178 Nm | Avvio/arresto max: 433 Nm | Carico medio max: 281 Nm | Momentaneo max: 841 Nm | Coppia di spunto: 72 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-32 | Rapporto 120 | Nominale: 178 Nm | Avviamento/arresto max: 459 Nm | Carico medio max: 281 Nm | Momentaneo max: 892 Nm | Coppia di spunto: 68 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-32 | Rapporto 160 | Nominale: 178 Nm | Avviamento/arresto max: 484 Nm | Carico medio max: 281 Nm | Momentaneo massimo: 892 Nm | Coppia di spunto: 67 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-40 (riduttore ad onda di deformazione):
NLGS-40 | Rapporto 50 | Nominale: 178 Nm | Max avvio/arresto: 523 Nm | Max carico avg: 255 Nm | Momentaneo massimo: 892 Nm | Velocità di ingresso massima: 4000 rpm | Velocità di ingresso media consentita: 3000 rpm | Coppia di avviamento: 136 cNm | Gioco: ±20 arcsec | Durata: 10000 h | Peso: 7,7 Kg
NLGS-40 | Rapporto 80 | Nominale: 268 Nm | Avviamento/arresto max: 675 Nm | Carico medio max: 369 Nm | Momentaneo max: 1270 Nm | Coppia di spunto: 117 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-40 | Rapporto 100 | Nominale: 345 Nm | Avvio/arresto max: 738 Nm | Carico medio max: 484 Nm | Momentaneo max: 1400 Nm | Coppia di spunto: 112 cNm | Gioco: ±20 arcsec | Durata: 15000 h
NLGS-40 | Rapporto 120 | Nominale: 382 Nm | Avviamento/arresto max: 802 Nm | Carico medio max: 586 Nm | Momento massimo: 1530 Nm | Coppia di spunto: 110 cNm | Gioco: ±20 arcsec | Durata: 15000 h
Caratteristiche / Specifiche tecniche- Serie: NLGS-U-III (varianti NLGS / NCGS / NCGD / NLGD / NLGST elencate nella tabella delle serie)
- Dimensioni disponibili (codici specifici): 11, 14, 17, 20, 25, 32, 40
- Rapporti di riduzione: 30, 50, 80, 100, 120, 160 (varia a seconda della taglia)
- Tipi di generatore d'onda: C (componente), U (combinato)
- Forma flexspline: L (tipo top hat), C (tipo cup)
- Lunghezza flexspline: S (standard), D (tubo corto)
- Design a coppia elevata: G indica il design a coppia elevata (vuoto = standard)
- Struttura speciale: T indica la struttura del generatore a tre onde
- Velocità di ingresso massime tipiche per dimensione: NLGS-11:8500 giri/min; NLGS-14:8500 giri/min; NLGS-17:7300 giri/min; NLGS-20:6500 giri/min; NLGS-25:5600 giri/min; NLGS-32:4800 giri/min; NLGS-40:4000 giri/min
- Velocità di ingresso medie ammissibili tipiche: comunemente 3500 giri/min (varia: NLGS-40 elenca 3000 giri/min)
