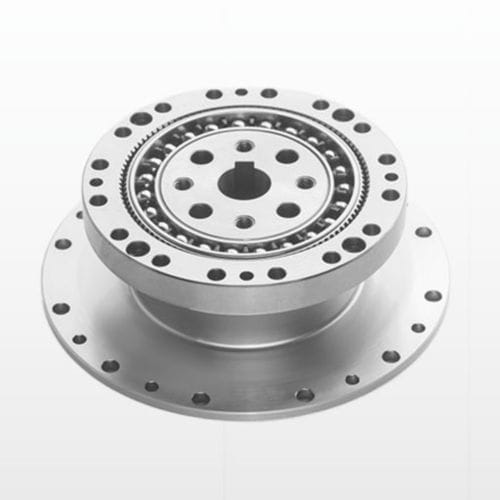

Riduttore armonico NLGS-C-Ⅰ
coassialead albero pieno1 - 5 Nm

Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm

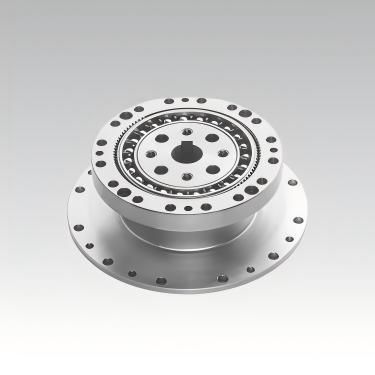

Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 2
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 3
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 4
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 5
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 6
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 7
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 8
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 9
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 10
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 11
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 12
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 13
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 14
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 15
Riduttore armonico - NLGS-C-Ⅰ - DESBOER - coassiale / ad albero pieno / 1 - 5 Nm - immagine - 16
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di DESBOER

Caratteristiche

Tipo
armonico
Orientazione degli assi
coassiale
Tipo di albero
ad albero pieno
Coppia
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 500 - 1000 Nm, 20 - 50 Nm, 10 - 20 Nm, 1 - 5 Nm
Montaggio
per montaggio su flangia
Struttura
compatto
Numero di stadi
monostadio
Prestazioni
ad alta precisione, silenzioso, ad alto rendimento, per carichi pesanti
Applicazioni
per tessili, per il settore della robotica, per prodotti farmaceutici, per macchina di imballaggio, per macchina di saldatura, per macchina da stampa, per macchina utensile, per dispositivo medico, per automobile
Velocità di rotazione

Max.: 8.500 rpm
(53.407,0751 rad.min-1)

Min.: 3.000 rpm
(18.849,5559 rad.min-1)

Gioco

0,01 °

Rapporto di riduzione

Max.: 160 unit

Min.: 30 unit

Peso

Max.: 1,9 kg
(4,19 lb)

Min.: 0,09 kg
(0,2 lb)

Descrizione

Prodotto
DESBOER serie NLGS-C-Ⅰ Riduttore a onda elastica (Strain Wave)

Panoramica
  • Taglie: 11, 14, 17, 20, 25, 32, 40
  • Rapporti di riduzione disponibili: 30, 50, 80, 100, 120, 160 (altri su richiesta)
  • Gioco (backlash): ≤20 arcsec (tipicamente ±20 arcsec)
  • Intervallo coppia nominale in uscita: 2,2 Nm fino a 382 Nm
  • Velocità di ingresso massima e velocità media ammissibile: dipendono dal modello (es. NLGS-14 fino a 8500 rpm / media 3500 rpm; NLGS-40 fino a 4000 rpm / media 3000 rpm)


Istruzioni d'ordine
  • ① Nome modello — identificatore di serie (es. NLGS, NCGS, NCGD, NLGD, NLGST)
  • ② Codice taglia — 11, 14, 17, 20, 25, 32, 40
  • ③ Rapporto di riduzione — es. 30, 50, 80, 100, 120, 160
  • ④ Codice struttura — indica la variante strutturale secondo la codifica aziendale
  • ⑤ Tipo generatore d'onda — C = tipo componente; U = tipo combinato
  • ⑥ Specifica personalizzata — codici progetto/ordine speciale (es. E001)


Caratteristiche principali
  • Precisione elevata di posizione e rotazione grazie all'ingranamento di più denti in posizioni simmetriche che riduce l'impatto dell'errore di passo.
  • Alti rapporti di trasmissione in un’unica fase (tipicamente i = 30–500) con una struttura semplice a tre componenti assiali.
  • Elevata capacità di carico dovuta al contatto della superficie dentata e al numero di denti in presa simultanea.
  • Dimensioni compatte e peso ridotto rispetto a ingranaggi convenzionali per pari coppia.
  • Trasmissione efficiente, lunga vita utile e funzionamento regolare, silenzioso e con impatti minimi.


Evidenze tecniche selezionate
  • NLGS-14, rapporto 30 — Coppia nominale 2,2 Nm; avvio/arresto 4,5 Nm; carico medio 3,4 Nm; ingresso max 8500 rpm; gioco ±20 arcsec; vita ≈10.000–15.000 h; peso ≈0,09 kg.
  • NLGS-17, rapporto 100 — Coppia nominale ≈31 Nm; avvio/arresto ≈70 Nm; carico medio ≈51 Nm; ingresso max ≈7300 rpm; gioco ±20 arcsec; vita ≈15.000 h; peso ≈0,19 kg.
  • NLGS-25, rapporto 100 — Coppia nominale ≈87 Nm; avvio/arresto ≈204 Nm; carico medio ≈140 Nm; ingresso max ≈5600 rpm; vita ≈15.000 h; peso ≈0,41 kg.
  • NLGS-32, rapporto 100 — Coppia nominale ≈178 Nm; avvio/arresto ≈433 Nm; carico medio ≈281 Nm; ingresso max ≈4800 rpm; vita ≈15.000 h; peso ≈1,00 kg.
  • NLGS-40, rapporto 120 — Coppia nominale ≈382 Nm; avvio/arresto ≈802 Nm; carico medio ≈586 Nm; ingresso max ≈4000 rpm; vita ≈15.000 h; peso ≈1,9 kg.


Metodi di installazione (sintesi)
  • Metodo 1: Fissare il riduttore alla flangia di uscita e allineare la flangia di ingresso con la scanalatura circolare; riempire generatore d'onda, cavità del riduttore e cavità flangia motore con il grasso specificato; montare motore e flangia; fissare il generatore d'onda all'albero motore con viti e rondelle; inserire lentamente ruotando il generatore d'onda nel riduttore; usare viti ad alta resistenza (consigliate classe 12.9) con frenafiletti; avviare il motore a bassa velocità (~100 rpm) prima della serrata finale; rispettare le tolleranze di flangia e dimensioni delle cavità come da documentazione.
  • Metodo 2: Collegare riduttore e motore tramite flangia; riempire le cavità con grasso e lubrificare il generatore d'onda; fissare il generatore all'albero motore; riempire la cavità della flangia di uscita e collegare alla scanalatura circolare; seguire le stesse raccomandazioni di coppia e fissaggio del Metodo 1.


Note
  • Codice luogo di produzione: N = codice stabilimento.
  • Forme di flexspline: L = tipo top‑hat, C = tipo cup.
  • Lunghezza flexspline: S = standard, D = tubo corto.
  • Suffisso G indica progettazione ad alto momento torcente; T indica struttura speciale a tre generatori d'onda.


Caratteristiche / specifiche tecniche
  • Serie: NLGS‑C‑Ⅰ (varianti correlate: NCGS, NCGD, NLGD, NLGST)
  • Taglie: 11, 14, 17, 20, 25, 32, 40
  • Rapporti di riduzione: comunemente 30, 50, 80, 100, 120, 160 (altri su richiesta)
  • Gioco: ≤20 arcsec (tipico ±20 arcsec)
  • Coppia nominale in uscita: da 2,2 Nm fino a 382 Nm a seconda di modello/rapporto
  • Velocità di ingresso massime e medie ammissibili: dipendono dal modello (consultare le tabelle tecniche)
  • Coppia di avviamento, vita utile e peso specificati per modello/rapporto nelle tabelle; consultare la scheda tecnica per le tabelle complete e i codici d'ordine.

Cataloghi

Maggiori informazioni sul sito di DESBOER

Altri prodotti DESBOER

Strain Wave Gear
