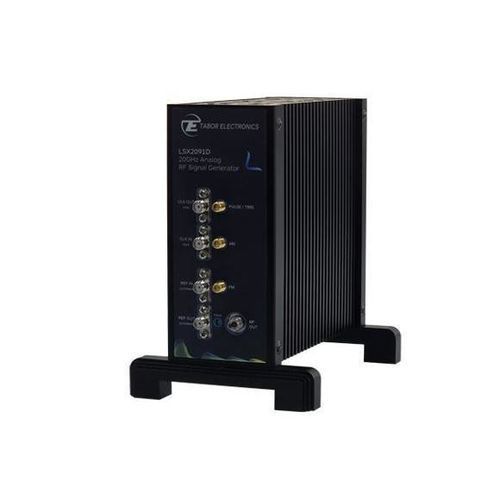

Generatore di segnale LSX8081D

di micro-ondeRFmonocanale

Panoramica
Il Lucid-X LSX8081D è un generatore di segnali a microonde modulare e compatto in formato Desktop. Progettata per basso rumore di fase e alta purezza spettrale, la famiglia di piattaforme supporta frequenze fino a 40 GHz e operazioni coerenti multi-piattaforma per applicazioni RF esigenti.

Sintesi

• Velocità di commutazione rapida: <10 μs (dipende dalla piattaforma)
• Commutazione di frequenza coerente e sincronizzazione multi-canale
• Modulazione analogica: AM, FM, PM; Sweep e modulazione a impulsi; modalità pattern disponibili
• Rumore di fase (tipico, offset 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Interfacce integrate LAN, USB e SPI; controllo remoto SCPI/VISA

Caratteristiche — Integrità e purezza del segnale
L'architettura Lucid-X garantisce rumore di fase molto basso e ottima purezza spettrale nelle bande applicabili (famiglia supportata fino a 40 GHz). Il dispositivo è adatto come sorgente di oscillatore locale, per misure di distorsione di intermodulazione (IMD) e per il clocking di DAC/ADC ad alte prestazioni. Armoniche tipiche ~ -50 dBc; non armoniche tipiche ~ -90 dBc.

Caratteristiche — Modulazione analogica e a impulsi
La modulazione integrata comprende AM, FM e PM oltre a sweep e modulazione a impulsi. La FM supporta deviazioni fino a 10 MHz e velocità di modulazione fino a 1 MHz. L'AM fornisce profondità lineare fino al 90% con velocità fino a 100 kHz. La PM supporta deviazioni di picco fino a 360°. La modulazione a impulsi raggiunge un elevato rapporto on/off (~70 dB tip.) con tempi di salita/discesa <15 ns. Modalità pattern e timing rapido degli impulsi sono previste per radar, EW e test di comunicazioni sicure.

Caratteristiche — Commutazione rapida della frequenza
La commutazione ultrarapida (fino a 10 μs su piattaforme applicabili) riduce i tempi morti nelle sequenze di test automatizzate e consente di simulare ambienti reali a salto di frequenza o pulse-to-pulse usati in radar, EW e comunicazioni avanzate.

Caratteristiche — Controllo e programmazione
Controllo remoto standard tramite SCPI/VISA e compatibilità con Python, MATLAB, C#/C++ e LabVIEW. Include un pannello frontale virtuale (GUI) per il controllo locale o di rete. Supporta operazioni multi-canale coerenti e sincronizzazione per array phased, bench di test multicanale e applicazioni di controllo quantistico.

Informazioni per l'ordine
Model | Description
LSX80811D | 8GHz Single Channel Desktop Microwave Signal Generator Module

Opzioni (codice | descrizione | modelli applicabili):
MOD | Pacchetto modulazione (AM, FM, PM) | X/R/B/D/P
LP | Opzione bassa potenza -70 dBm. Incluso per B/R/X. | D/P
ELP1 | 1 canale, gamma bassa potenza estesa. Non disponibile per 4 canali. | B/R
ELP2 | 2 canali, gamma bassa potenza estesa. Non disponibile per 4 canali. | B/R
EPR1 | 1 canale, gamma potenza estesa -130 dBm a +27 dBm. Non disponibile per 4 canali. | B/R
EPR2 | 2 canali, gamma potenza estesa -130 dBm a +27 dBm. Non disponibile per 4 canali. | B/R
PLS | Modulazione a impulsi | X/R/B/D/P
PAT | Modulazione pattern | X/R/B/D/P
FS | Commutazione rapida 100 μs | X/R/B/D
UFS | Commutazione ultrarapida 10 μs | B/R
BAT | Batteria sostituibile a 4 celle 39 Wh | P
BAT2 | Batteria sostituibile a 4 celle 98 Wh | P
CHA | Caricabatterie esterno | P
LAN | Adattatore USB-Ethernet | P
W-RACK | Kit per montaggio in rack | B/R
WE | Estensione garanzia 1 anno (garanzia standard 3 anni) | X/R/B/D/P

Nota
Formati dei modelli: X = PXIe, R = Rackmount, B = Benchtop, D = Desktop, P = Portable.

Specifiche tecniche

• Modello: LSX8081D (modulo generatore microonde Desktop canale singolo 8 GHz)
• Copertura in frequenza (famiglia piattaforme): fino a 40 GHz (dipende dal modello)
• Rumore di fase (tipico a offset 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armoniche: tipicamente -50 dBc; non armoniche: tipicamente -90 dBc
• Commutazione di frequenza: ultrarapida 10 μs (opzione piattaforma), rapida 100 μs
• Modulazione analogica: AM, FM, PM, Sweep supportati
• FM: deviazione max fino a 10 MHz; velocità fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità fino a 100 kHz
• PM: deviazione di picco fino a 360 gradi
• Modulazione a impulsi: rapporto on/off tipico ~70 dB; tempi di salita/discesa <15 ns
• Modalità pattern/impulso supportate (opzione PAT)
• Opzioni potenza estesa / bassa potenza disponibili (EPR / LP)
• Interfacce: LAN, USB, SPI (integrate); adattatore USB-Ethernet opzionale
• Controllo: SCPI/VISA; Python, MATLAB, C#/C++, LabVIEW; GUI pannello frontale virtuale
• Formati: Desktop, modulo PXIe, Benchtop, Rackmount, Portable
• Applicazioni tipiche: oscillatori locali, misure IMD, clocking DAC/ADC, Radar STALO, EW, controllo quantistico, array phased
