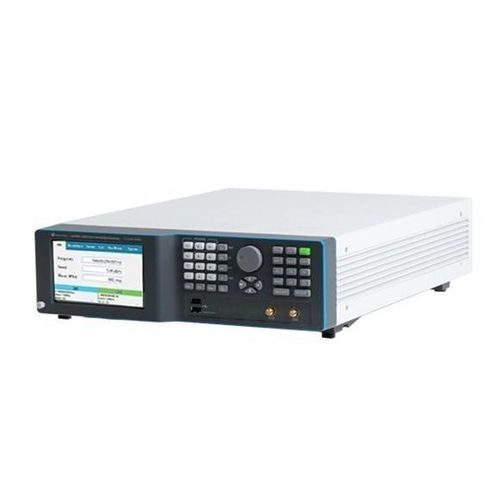

Generatore di segnale LSX2092B

di micro-ondeRFa doppio canale

Panoramica
La famiglia Lucid-X è una piattaforma modulare a ingombro ridotto di generatori di segnali a microonde disponibile in diversi form factor (Desktop, modulo PXIe, da banco, rack e portatile). Progettata per basso rumore di fase e alta purezza spettrale, la famiglia copre frequenze fino a 40 GHz; il LSX2092B è la configurazione da banco doppio canale a 20 GHz.

Caratteristiche principali

• Form factor: Desktop, modulo PXIe, da banco, rack, portatile
• Modello da banco doppio canale (LSX2092B)
• Velocità di commutazione: commutazione ultra-rapida fino a 10 μs
• Commutazione di frequenza coerente (operazione multicanale in fase)
• Modulazione: AM, FM, PM, Sweep, Pulse; supporto per modulazione a pattern
• Interfacce digitali e analogiche: LAN, USB, SPI (integrati)
• Controllo remoto e programmazione: SCPI/VISA standard di settore; supporto Python, MATLAB, C#/C++, LabVIEW e pannello frontale virtuale

Integrità e purezza del segnale
La famiglia Lucid-X assicura rumore di fase eccezionalmente basso e ottima purezza spettrale, progettata per applicazioni RF/MW esigenti. Valori rappresentativi (tipici):

• Rumore di fase (offset 10 kHz): -148 dBc/Hz @ 100 MHz
• Rumore di fase (offset 10 kHz): -133 dBc/Hz @ 1 GHz
• Rumore di fase (offset 10 kHz): -114 dBc/Hz @ 10 GHz
• Armoniche tipiche: -50 dBc
• Spurie non armoniche tipiche: -90 dBc

Modulazione e prestazioni in impulso

• FM: deviazioni massime fino a 10 MHz; rate di modulazione fino a 1 MHz
• AM: profondità lineare fino al 90%; rate di modulazione fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: elevato rapporto on/off (tipicamente 70 dB); tempi di salita/discesa < 15 ns
• Modalità pattern e sequence (list) supportate per generazione di segnali complessi

Controllo e programmazione
Lo strumento implementa l'architettura SCPI/VISA per un'integrazione semplice. Controllo remoto tramite LAN e USB, con ambienti di programmazione di esempio quali Python, MATLAB, C#/C++ e NI LabVIEW. È fornito un pannello frontale virtuale per il controllo locale o in rete via GUI.

Informazioni per l'ordine
Model | Description
LSX2092B | 20GHz Dual Channel Microwave Benchtop Signal Generator

Opzioni (sommario)
Option | Description | Applicable Models
MOD | Modulation package (AM, FM, PM) | X/R/B/D/P
LP | Low power option -70 dBm | D/P (included for some platforms B/R/X)
ELP1 | 1 channel extended low power range (not for 4 channels) | B/R
ELP2 | 2 channels extended low power range (not for 4 channels) | B/R
EPR1 | 1 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
EPR2 | 2 channel extended power range (-130 dBm to +27 dBm) (not for 4 channels) | B/R
PLS | Pulse modulation | X/R/B/D/P
PAT | Pattern modulation | X/R/B/D/P
FS | Fast switching 100 μs | X/R/B/D
UFS | Ultra-fast switching 10 μs | B/R
BAT / BAT2 | Optional replaceable batteries for portable models | P
CHA | External charger | P
LAN | USB Ethernet adapter | P
W-RACK | Rack-mount kit | B/R
WE | 1-year warranty extension (standard warranty 3 years) | X/R/B/D/P

Applicazioni (esempi)

• Oscillatori locali e STALO per sistemi radar
• Misure di distorsione per intermodulazione (IM3)
• Clocking DAC/ADC e esperimenti coerenti multicanale (quantistico, array in fase)
• Guerra elettronica, radar a salto di frequenza e simulazione di comunicazioni sicure

Specifiche tecniche

• Modello: LSX2092B (20 GHz doppio canale da banco)
• Famiglia: Lucid-X (LSX) generatori di segnali microonde modulari
• Capacità di frequenza (famiglia): fino a 40 GHz (dipende dal modello); LSX2092B: 20 GHz
• Canali: 2 (doppio canale)
• Rumore di fase (tipico): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armoniche: tip. -50 dBc; Spurie non armoniche: tip. -90 dBc
• Commutazione: commutazione ultra-rapida fino a 10 μs; opzione commutazione rapida 100 μs
• Modulazione: AM, FM, PM, Sweep, Pulse; modalità pattern e list
• FM: fino a 10 MHz deviazione, rate fino a 1 MHz
• AM: profondità lineare fino al 90%, rate fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: rapporto on/off tip. 70 dB; tempi di salita/discesa < 15 ns
• Interfacce: LAN, USB, SPI; controllo remoto SCPI/VISA
• Programmazione: Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso
• Form factor disponibili: modulo PXIe, Desktop, da banco, rack, portatile
• Opzioni: gamme di potenza estese/bassa potenza, batterie e caricatori (dipende dal modello)
