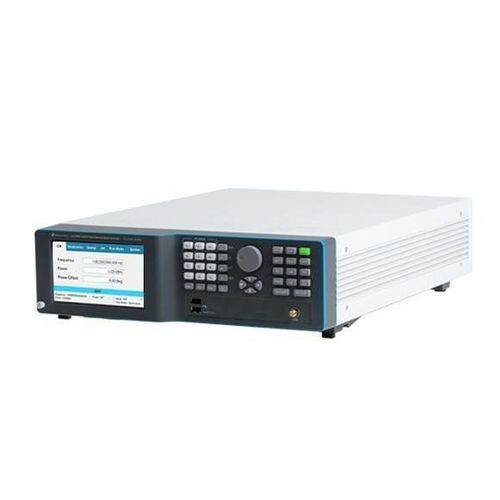

Generatore di segnale LSX1491B

di micro-ondeRFmonocanale

Panoramica
La famiglia Lucid-X offre una piattaforma modulare a ingombro ridotto per generatori di segnali a microonde in vari formati (Desktop, PXIe, Benchtop, Rackmount, Portable). Il LSX1491B è uno strumento da banco a canale singolo a 14 GHz ottimizzato per basso rumore di fase, alta purezza spettrale e rapida modulazione/commutazione programmabile per test e simulazione.

Punti chiave

• Formati: Desktop, modulo PXIe, Benchtop, Rackmount, Portable
• Frequenza: 14 GHz per il modello LSX1491B (copertura famiglia fino a 40 GHz)
• Commutazione rapida: 10 μs standard (opzione UFS ultra-rapida disponibile)
• Supporto multi-canale coerente nella famiglia Lucid-X
• Modulazione: AM, FM, PM, Sweep e Pulse
• Interfacce: LAN, USB, SPI con compatibilità SCPI/VISA

Riepilogo prodotto (pagina)
Il LSX1491B è un generatore di segnali a microonde da banco a canale singolo 14 GHz della famiglia Lucid-X, che fornisce basso rumore di fase, elevata purezza spettrale e commutazione di frequenza deterministica e rapida per test automatizzati, simulazione radar e applicazioni di comunicazione.

Caratteristiche (dettagliate)

• Controllo e programmazione: SCPI/VISA per controllo remoto via LAN/USB; programmabile da Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso.
• Integrità e purezza del segnale: Rumore di fase estremamente basso su tutta la banda; esempio a 10 kHz di offset: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Armoniche tipiche -50 dBc; non armoniche tipiche -90 dBc.
• Modulazione analogica e a impulsi: AM, FM, PM, sweep e modulazione a impulsi integrate. FM: deviazioni fino a 10 MHz, velocità fino a 1 MHz. AM: profondità lineare fino al 90%, velocità fino a 100 kHz. PM: deviazione di picco fino a 360°. Modulazione a impulsi: rapporto on/off ≈70 dB; tempi di salita/discesa <15 ns.
• Commutazione rapida di frequenza: Commutazione in 10 μs per supportare frequency hopping, simulazione radar/GE e test automatizzati ad alto rendimento. Opzione UFS disponibile.
• Interfacce: LAN, USB, SPI e SPI/micro-USB per controllo embedded; comandi SCPI/VISA e pannello frontale virtuale.

Informazioni ordine (estratto)
Modello | Descrizione
LSX1491B | Generatore di segnali microonde da banco a canale singolo 14 GHz

Opzioni (estratto)
Esempi di opzioni e codici:
MOD – Pacchetto modulazione (AM, FM, PM)
LP – Opzione bassa potenza -70 dBm (inclusa su alcune piattaforme)
ELP1 / ELP2 – Intervalli di bassa potenza estesi
EPR1 / EPR2 – Intervalli di potenza estesi (per canale, da -130 dBm a +27 dBm)
PLS – Opzione modulazione a impulsi
PAT – Opzione modulazione pattern
FS – Commutazione rapida 100 μs
UFS – Ultra-rapida 10 μs
BAT / BAT2 – Batterie sostituibili (modelli portatili)
W-RACK – Kit per montaggio in rack
WE – Estensione garanzia 1 anno (garanzia standard 3 anni)

Applicazioni e casi d'uso

• Oscillatore locale e STALO per sistemi radar
• Electronic warfare (hopping di frequenza e simulazione minacce)
• Test di comunicazioni (modulazioni analogiche/digitali)
• Clocking DAC/ADC, test di intermodulazione e distorsione
• Controllo quantistico e esperimenti coerenti multi-canale

Specifiche tecniche

• Modello: LSX1491B — 14 GHz canale singolo da banco
• Famiglia: Lucid-X (LSX) generatori di microonde
• Rumore di fase tipico: -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armoniche: tip. -50 dBc; non armoniche: tip. -90 dBc
• Commutazione di frequenza: 10 μs (opzione ultra-rapida disponibile)
• FM: deviazioni fino a 10 MHz; velocità FM fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità AM fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: rapporto on/off tip. 70 dB; tempi di salita/discesa <15 ns
• Interfacce: LAN, USB, SPI; controllo SCPI/VISA; GUI pannello frontale virtuale
• Formati supportati: Desktop, Benchtop, Rack, modulo PXIe, Portable
• Copertura massima famiglia: fino a 40 GHz
