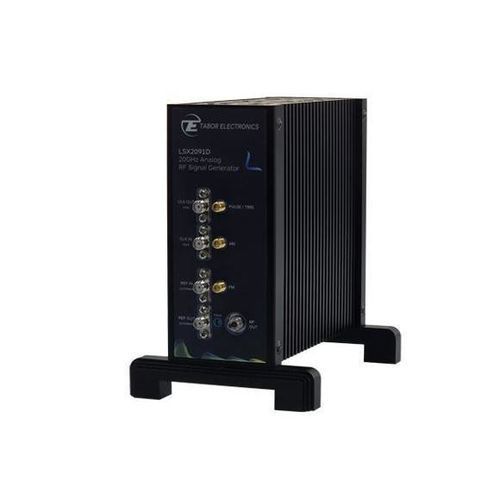

Generatore di segnale LSX2091D

di micro-ondeRFmonocanale

Panoramica
La famiglia Lucid-X è un generatore di segnali a microonde modulare dal piccolo ingombro, disponibile in più formati (Desktop, modulo PXIe, banco, rack, portatile). Progettata per basso rumore di fase e alta purezza spettrale, la famiglia Lucid-X supporta modulazione, commutazione coerente di frequenza rapida e interfacce flessibili per l'integrazione di sistema.

Caratteristiche principali

• Tempo di commutazione <10 μs (opzione ultra-rapida)
• Commutazione coerente di frequenza
• Modulazioni AM, FM, PM, Sweep e Pulse
• Esempi di rumore di fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz
• Interfacce integrate LAN, USB e SPI

Integrità e purezza del segnale
La famiglia Lucid-X offre rumore di fase estremamente basso nelle frequenze a microonde ed è adatta ad applicazioni che richiedono alta purezza del segnale, come oscillatori locali, misure di distorsione per intermodulazione e clocking di DAC/ADC ad alte prestazioni. Prestazioni spettrali tipiche: armoniche ~ -50 dBc e non armoniche ~ -90 dBc.

Modulazione analogica e a impulsi
Lo strumento supporta modulazioni analogiche integrate, incluse AM, FM, PM e Sweep. Capacità tipiche di modulazione: FM deviazione massima fino a 10 MHz e velocità fino a 1 MHz; AM profondità lineare fino al 90% e velocità fino a 100 kHz; PM deviazione di picco fino a 360°; modulazione a impulsi con elevato rapporto on/off (tip. ~70 dB) e tempi di salita/discesa <15 ns. I modi pattern e pulse permettono la simulazione realistica di segnali radar, EW e di comunicazione.

Commutazione rapida di frequenza
La commutazione ultra-rapida (opzione 10 μs) riduce i tempi morti nei test automatizzati e consente la simulazione di scenari a salto di frequenza e pulse-to-pulse (es. radar a salto di frequenza, radio sicure). La commutazione coerente rapida migliora la produttività in produzione e abilita sequenze di test avanzate senza perdere accuratezza.

Controllo e programmazione
Supporta comandi standard SCPI/VISA e controllo remoto via LAN o USB. L'integrazione è semplice con Python, MATLAB, C#/C++ o strumenti NI (LabVIEW). È fornito un pannello frontale virtuale per il controllo locale o in rete tramite GUI.

Applicazioni

• Fonti STALO / LO per radar
• Simulazione di minacce per guerra elettronica
• Controllo quantistico (setup multicanale sincronizzati e coerenti in fase)
• Banchi prova RF e microonde, test di produzione con commutazione rapida

Caratteristiche / specifiche tecniche

• Modello: LSX2091D (modulo generatore di segnali a microonde a canale singolo 20 GHz)
• Frequenza: modello specifico 20 GHz (la famiglia Lucid-X supporta fino a 40 GHz in modelli selezionati)
• Tempo di commutazione: <10 μs (opzione di commutazione ultra-rapida disponibile)
• Esempi di rumore di fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz
• Armoniche: ~ -50 dBc; Non armoniche: ~ -90 dBc
• FM: deviazione max fino a 10 MHz; velocità fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: rapporto on/off tip. ~70 dB; tempi di salita/discesa <15 ns
• Modulazioni supportate: AM, FM, PM, Sweep, Pulse, Pattern
• Interfacce: LAN, USB, SPI
• Controllo: SCPI/VISA; supportato con Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso
• Formati disponibili: Desktop, modulo PXIe, Banco, Rack, Portatile
