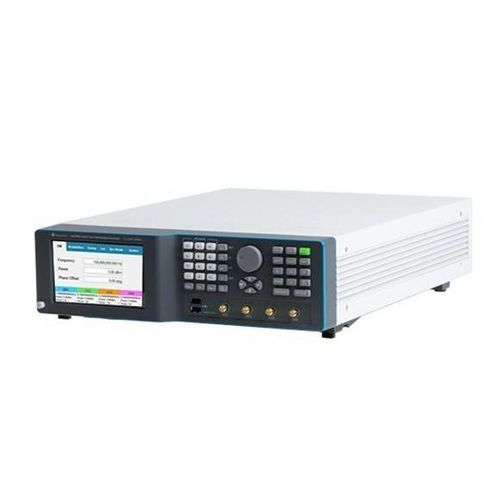

Generatore di segnale LSX8084B

di micro-ondeRF4 canali

Panoramica del prodotto
Il LSX8084B è un generatore di segnali a microonde da banco a 4 canali, 8 GHz, della famiglia Lucid‑X (LSX). Offre basso rumore di fase e alta purezza spettrale in un formato modulare compatto, adatto all'uso su banco e all'integrazione in sistemi multi‑canale scalabili.

Caratteristiche principali

• 4 canali coerenti (configurazione da banco)
• Commutazione rapida: standard 100 μs; opzione ultra‑rapida <10 μs
• Commutazione di frequenza coerente per applicazioni multi‑canale in fase
• Modulazioni analogiche: AM, FM, PM, sweep e pulse
• Modulazione a impulsi: elevato rapporto on/off (tip. 70 dB); tempi di salita/discesa <15 ns
• FM: deviazione fino a 10 MHz; velocità fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Interfacce: LAN, USB, SPI; compatibile SCPI/VISA
• Controllo remoto e software: pannello frontale virtuale; API per Python, MATLAB, C#/C++, LabVIEW
• Ingombro modulare ridotto per sistemi multi‑canale scalabili (PXIe, rack, banco, portatile)

Informazioni d'ordine
Modello | Descrizione
LSX8084B | Generatore di segnali a microonde da banco 8 GHz a quattro canali

Opzioni (sintesi)

• MOD — Pacchetto modulazione (AM, FM, PM)
• LP — Opzione bassa potenza (-70 dBm) (disponibilità per forma variabile)
• ELP1 / ELP2 — Intervalli di bassa potenza estesi (restrizioni per canale)
• EPR1 / EPR2 — Gamma di potenza estesa (-130 dBm a +27 dBm) (restrizioni per canale)
• PLS — Modulazione a impulsi
• PAT — Modulazione a pattern
• FS — Commutazione rapida (100 μs)
• UFS — Commutazione ultra‑rapida (10 μs)
• W-RACK — Kit di montaggio su rack
• BAT / BAT2 / CHA — Batteria portatile / opzioni caricatore (formato portatile)
• WE — Estensione garanzia 1 anno (garanzia standard: 3 anni)

Specifiche tecniche

• Famiglia prodotto: Lucid‑X (LSX) generatori di segnali a microonde modulari
• Modello: LSX8084B — 8 GHz, quattro canali, da banco
• Capacità in frequenza della famiglia: fino a 40 GHz (famiglia Lucid‑X)
• Rumore di fase (offset 10 kHz): -148 dBc/Hz a 100 MHz; -133 dBc/Hz a 1 GHz; -114 dBc/Hz a 10 GHz
• Armoniche: tip. -50 dBc; spurie (non armoniche): tip. -90 dBc
• Commutazione di frequenza: standard 100 μs; opzione ultra‑rapida 10 μs
• FM: deviazione max 10 MHz; velocità fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: rapporto on/off tip. ≈70 dB; tempi di salita/discesa <15 ns
• Interfacce: LAN, USB, SPI; compatibile SCPI/VISA
• Controllo remoto e integrazione: Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso
• Applicazioni previste: generazione LO / STALO, misure di distorsione per intermodulazione (IM), radar, guerra elettronica, banchi prova multi‑canale coerenti, controllo quantistico, sistemi phased‑array / beamforming
