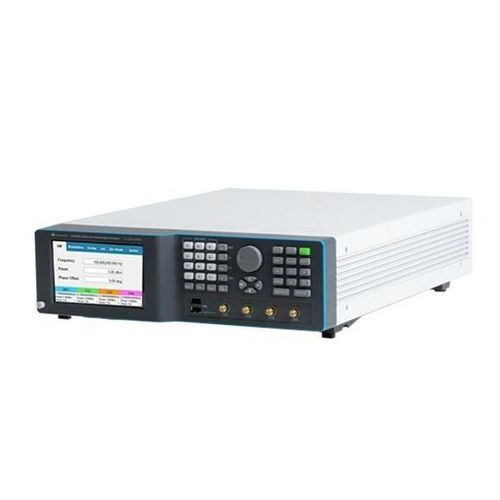

Generatore di segnale LSX1494B

di micro-ondeRFmonocanale

Panoramica
La famiglia Lucid‑X (LSX) è una piattaforma modulare e compatta di generatori di segnali a microonde progettata per basso rumore di fase, commutazione di frequenza coerente e formati di chassis flessibili. L'LSX1494B è la versione da banco a 14 GHz con quattro canali, adatta per laboratori e banchi prova che richiedono sorgenti coerenti multicanale e capacità di modulazione avanzate.

Caratteristiche principali

• Architettura modulare e ingombro ridotto, disponibile in Desktop, PXIe, Benchtop, Rackmount e Portable
• Commutazione rapida: opzioni ultra‑veloci fino a 10 μs; opzione rapida 100 μs
• Commutazione coerente della frequenza per funzionamento multicanale a stabilità di fase
• Modulazione analogica: AM, FM, PM, sweep e modulazione a impulsi
• Elevata purezza spettrale e basso rumore di fase
• Interfacce standard: LAN, USB e SPI

Prestazioni principali

• Esempi di rumore di fase (famiglia Lucid‑X): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (offset 10 kHz)
• Armoniche tipicamente ≤ -50 dBc; spurie non armoniche ≤ -90 dBc
• Modulazione a impulsi: rapporto ON/OFF ≈ 70 dB; tempi di salita/discesa < 15 ns
• FM: deviazioni fino a 10 MHz, velocità fino a 1 MHz
• AM: profondità lineare fino al 90%, velocità fino a 100 kHz
• PM: deviazione di picco fino a 360°

Modulazione e commutazione
La famiglia LSX supporta modulazione analogica versatile (AM, FM, PM, sweep) oltre a modulazione avanzata a impulsi e a pattern. La commutazione di frequenza coerente e rapida consente di simulare scenari di salto di frequenza e impulso‑su‑impulso (radar, guerra elettronica, comunicazioni sicure). L'opzione ultra‑veloce (10 μs) è disponibile per applicazioni critiche in termini temporali.

Controllo e programmazione

• Set di comandi SCPI standard e architettura VISA per controllo remoto
• Ambienti supportati: Python, MATLAB, C#/C++, LabVIEW
• Pannello frontale virtuale per controllo grafico locale o remoto

Informazioni d'ordine (estratto)
LSX1494B | Generatore da banco 14 GHz, 4 canali

Opzioni comuni:

• MOD: pacchetto modulazione (AM, FM, PM) — disponibile su PXIe / Rackmount / Benchtop / Desktop / Portable
• LP: opzione bassa potenza (-70 dBm) — inclusa per Benchtop/Rack/PXIe/Desktop/Portable
• PLS: modulazione a impulsi — disponibile su tutti i formati
• UFS: commutazione ultra‑veloce (10 μs) — Benchtop / Rackmount
• BAT/BAT2/CHA: batterie e caricatori — solo Portable

Note
Opzioni, kit per rack, custodie, batterie ed estensioni di garanzia devono essere specificati al momento dell'ordine.

Specifiche tecniche

• Denominazione commerciale: LSX1494B (14 GHz, 4 canali, Benchtop)
• Fattore di forma: Benchtop, quattro canali
• Capacità di frequenza della famiglia: fino a 40 GHz (massimo famiglia); LSX1494B specificato a 14 GHz
• Rumore di fase (esempi): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz)
• Armoniche e spurie: armoniche ≈ -50 dBc; non‑armoniche ≈ -90 dBc
• Velocità di commutazione: rapido 100 μs; ultra‑veloce 10 μs (opzione)
• Modulazione a impulsi: ON/OFF ≈ 70 dB; salita/discesa < 15 ns
• FM: deviazione max 10 MHz, velocità fino a 1 MHz
• AM: profondità lineare fino al 90%, velocità fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Interfacce: LAN, USB, SPI; compatibile SCPI/VISA
• Controllo: pannello virtuale locale; controllo remoto via Python, MATLAB, C#/C++, LabVIEW
• Opzioni disponibili: pacchetti di modulazione, gamme di potenza, modulazione impulso/pattern, commutazione rapida/ultra‑veloce, batteria/caricatore (portable), kit rack, estensioni di garanzia
