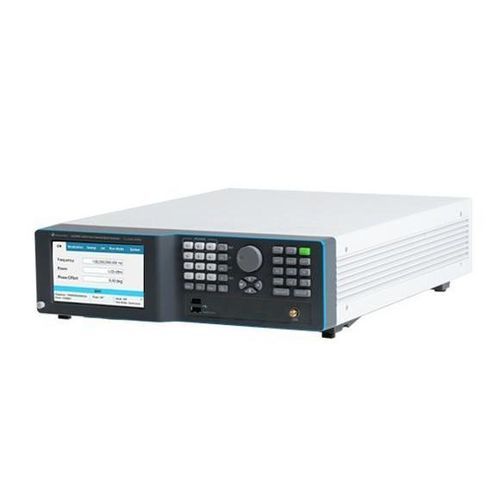

Generatore di segnale LSX4091B

di micro-ondeRFmonocanale

Panoramica del prodotto
Il Lucid-X LSX4091B è un generatore di segnali a microonde compatto e modulare, disponibile in più fattori di forma (Desktop, modulo PXIe, da banco, rack, portatile). È progettato per basso rumore di fase e supporta una gamma di frequenze fino a 40 GHz.

Caratteristiche principali

• Velocità di commutazione rapida <10 μs (opzione ultra-veloce disponibile)
• Commutazione di frequenza coerente
• Modulazioni AM, FM, PM, Sweep e Pulse
• Rumore di fase: -133 dBc/Hz @ 1 GHz (specifica di esempio)
• Interfacce integrate LAN, USB e SPI

Integrità e purezza del segnale
La famiglia LSX garantisce un rumore di fase eccezionalmente basso su tutta la banda fino a 40 GHz ed è progettata per applicazioni ad alte prestazioni quali oscillatori locali, misure di distorsione di intermodulazione e clocking DAC/ADC. Esempio di prestazioni rumorose a offset 10 kHz: -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz. Armoniche tipiche -50 dBc; non armoniche tipiche -90 dBc.

Commutazione rapida della frequenza
LSX offre una capacità di commutazione della frequenza di 10 μs (con opzione ultra-veloce 10 μs), consentendo cambiamenti rapidi impulso su impulso necessari per frequency-hopping, simulazioni radar e guerra elettronica e sistemi di test automatizzati ad alto rendimento.

Modulazione analogica e ad impulsi
Lo strumento supporta funzioni integrate di modulazione analogica e a impulsi:

• FM: deviazioni massime fino a 10 MHz e velocità fino a 1 MHz
• AM: profondità lineare fino al 90%, velocità fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: elevato rapporto on/off (tip. 70 dB) con tempi di salita/discesa <15 ns

Controllo e programmazione
Progettato per integrazione e automazione, LSX supporta architetture di controllo standard di settore SCPI e VISA e ambienti di programmazione comuni (Python, MATLAB, C#/C++, LabVIEW). È fornito un pannello frontale virtuale per il controllo locale o in rete.

Applicazioni

• Sistemi radar (oscillatore locale stabile - STALO)
• Guerra elettronica e simulazione di minacce con frequency-hopping
• Comunicazioni (simulazione di segnali analogici, test trasmettitore/ricevitore)
• Banchi di prova multi-canale fase-coerenti (fisica quantistica, phased array)

Informazioni per l'ordine (estratto)
Modello | Descrizione
LSX4091B | Generatore di segnali microonde da banco 40 GHz canale singolo

Opzioni | Descrizione | Modelli
MOD | Pacchetto modulazione (AM, FM, PM) | X/R/B/D/P
LP | Opzione bassa potenza -70 dBm (inclusa per B/R/X) | D/P
ELP1 | 1 canale, gamma bassa potenza estesa (non per 4 canali) | B/R
ELP2 | 2 canali, gamma bassa potenza estesa (non per 4 canali) | B/R
EPR1 | 1 canale, gamma di potenza estesa -130 dBm a +27 dBm (non per 4 canali) | B/R
EPR2 | 2 canali, gamma di potenza estesa -130 dBm a +27 dBm (non per 4 canali) | B/R
PLS | Modulazione a impulsi | X/R/B/D/P
PAT | Modulazione a pattern | X/R/B/D/P
FS | Commutazione rapida 100 μs | X/R/B/D
UFS | Commutazione ultra-rapida 10 μs | B/R
BAT / BAT2 / CHA / LAN / W-RACK / WE | Batteria / caricabatterie / adattatore USB-Ethernet / kit rack / opzioni estensione garanzia | vedi tabella ordini

Note
Nome della famiglia di prodotto: Lucid-X (serie LSX). Il modello specifico LSX4091B è la variante da banco moncanale a 40 GHz.
