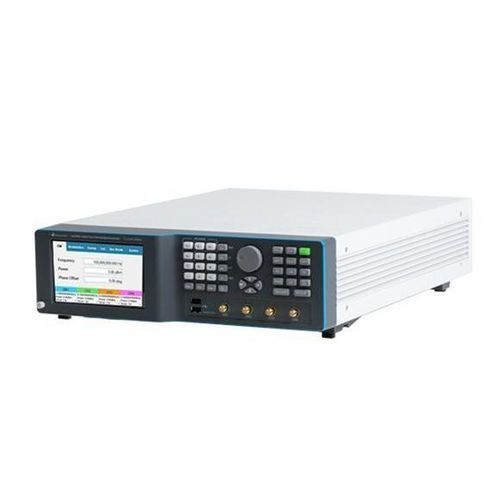

Generatore di segnale LSX4094B

di micro-ondeRFPXIe

Overview
La famiglia Lucid-X LSX4094B è un generatore di segnali a microonde modulare a ingombro ridotto, disponibile come modulo PXIe, desktop, benchtop, rackmount e portatile. Offre basso rumore di fase e elevata purezza spettrale fino a 40 GHz, supporta commutazione coerente di frequenza ed è destinato ad applicazioni RF/microonde esigenti come sorgenti STALO/LO, radar, guerra elettronica e clocking DAC/ADC ad alte prestazioni.

Key Features

• Commutazione rapida: <= 10 µs (opzione ultra-rapida)
• Commutazione coerente di frequenza per funzionamento multi-canale con stabilità di fase
• Modulazione analogica: AM, FM, PM, Sweep
• Modulazione a impulsi con alto rapporto on/off e tempi di salita/discesa rapidi
• Basso rumore di fase per alta integrità del segnale
• Interfacce integrate: LAN, USB e SPI
• Piattaforme modulari: PXIe, Desktop, Benchtop, Rackmount, Portable

Analog / Modulation Capabilities
LSX4094B include AM, FM, PM e Sweep integrati. FM: deviazioni fino a 10 MHz e rate fino a 1 MHz; AM: profondità lineare fino al 90% e rate fino a 100 kHz; PM: deviazione di picco fino a 360°; modulazione a impulsi: rapporto on/off tipico ~70 dB e tempi di salita/discesa < 15 ns.

Control and Programming
Supporta SCPI e VISA per il controllo remoto. Interfacce: LAN, USB e SPI. Programmabile da Python, MATLAB, C#/C++ e NI LabVIEW. Un pannello frontale virtuale è fornito per controllo locale e di rete tramite GUI.

Form Factors
Disponibile come modulo PXIe, desktop, benchtop, rack 19 pollici e unità portatili (batteria). Scalabile per sistemi multi-canale coerenti (configurazioni a 1, 2 e 4 canali e varianti multi-unità in rack/benchtop).

Ordering Information
LSX4094B - Generatore microonde benchtop a 4 canali 40 GHz (famiglia Lucid-X)

Options (summary)
MOD = pacchetto modulazione (AM, FM, PM); LP = opzione bassa potenza (-70 dBm); ELP1/ELP2 = gamma bassa potenza estesa; EPR1/EPR2 = gamma potenza estesa (-130 dBm a +27 dBm); PLS = modulazione a impulsi; PAT = modulazione pattern; FS = commutazione rapida 100 µs; UFS = commutazione ultra-rapida 10 µs; BAT/BAT2 = batterie sostituibili; CHA = caricatore esterno; LAN = adattatore Ethernet USB; W-RACK = kit montaggio rack; WE = estensione garanzia 1 anno.

Technical specifications

• Gamma di frequenza: fino a 40 GHz
• Rumore di fase (esempi): -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz (offset 10 kHz)
• Armoniche: tip. -50 dBc
• Non armoniche: tip. -90 dBc
• Commutazione rapida: 100 µs (FS), 10 µs (UFS)
• FM: deviazioni fino a 10 MHz; rate fino a 1 MHz
• AM: profondità lineare fino al 90%; rate fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: rapporto on/off ~70 dB; tempi di salita/discesa < 15 ns
• Interfacce: LAN, USB, SPI
• Controllo: SCPI / VISA; supporta Python, MATLAB, C#/C++, LabVIEW
• Formati: PXIe, Desktop, Benchtop, Rackmount, Portable
• Applicazioni: STALO radar, sorgente LO, misure di intermodulazione, clocking DAC/ADC, esperimenti quantistici, array phased e simulazioni EW
