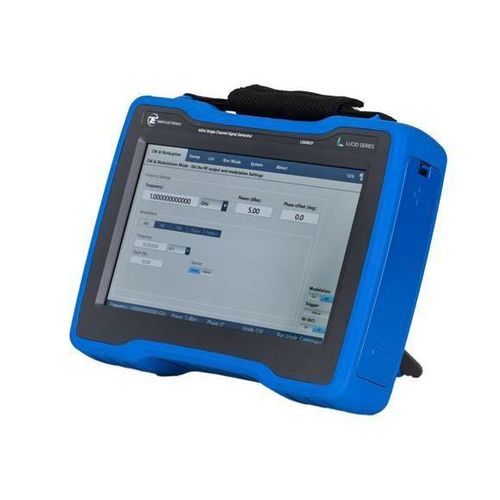

Generatore di segnale LSX8081P

di micro-ondeRFmonocanale

Panoramica
Il Lucid-X LSX8081P è un generatore di segnali a microonde portatile e compatto, progettato per offrire basso rumore di fase e elevata purezza spettrale per applicazioni che richiedono sorgenti RF precise. Questo modello portatile a canale singolo da 8 GHz appartiene alla famiglia Lucid-X, disponibile anche nei form factor Desktop, Benchtop, Rackmount e modulo PXIe.

Caratteristiche principali

• Velocità di commutazione rapida <10 μs (opzione ultra-veloce disponibile)
• Commutazione di frequenza coerente
• Modulazione analogica: AM, FM, PM, Sweep e modulazione a impulsi
• Esempi di rumore di fase: -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armoniche tipicamente <-50 dBc; non armoniche tipicamente <-90 dBc
• Interfacce integrate: LAN, USB e SPI
• Controllo remoto SCPI/VISA standard industriale; API supportate: Python, MATLAB, C#/C++ e LabVIEW; include pannello frontale virtuale GUI
• Form factor disponibili: PXIe, Rackmount, Benchtop, Desktop e Portable

Integrità e purezza del segnale
La famiglia LSX è progettata per rumore di fase eccezionalmente basso e alta purezza spettrale, adatta per oscillatori locali, misure di distorsione di intermodulazione e clocking DAC/ADC ad alte prestazioni.

Capacità di modulazione analogica e a impulsi

• FM: deviazione massima fino a 10 MHz; velocità di modulazione fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità di modulazione fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: elevato rapporto on/off (tipicamente ~70 dB); tempi di salita/discesa <15 ns; supporto per modulazione a pattern e a impulsi

Commutazione rapida della frequenza
Il tempo di commutazione tipico di 10 μs consente di testare sistemi a salto di frequenza, simulazioni radar/EW e sequenze di test automatizzate ad alto rendimento.

Controllo e programmazione
Controllo remoto tramite SCPI/VISA su LAN o USB. Compatibile con Python, MATLAB, C#/C++ e LabVIEW. È fornito un pannello frontale virtuale per il controllo GUI locale o in rete.

Informazioni per l'ordine
Model — Description
LSX8081P — 8 GHz Single Channel Portable Microwave Signal Generator

Specifiche tecniche

• Modello: LSX8081P
• Serie: Lucid-X (LSX)
• Form factor disponibili: Portable (questa voce), Desktop, Benchtop, Rackmount, modulo PXIe
• Gamma di frequenza: fino a 40 GHz (famiglia Lucid-X)
• Rumore di fase (esempi): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armoniche: tipicamente <-50 dBc; Non armoniche: tipicamente <-90 dBc
• Tempo di commutazione: standard 10 μs (opzione ultra-veloce segnalata)
• Modulazioni supportate: AM, FM, PM, Sweep, Pulse, Pattern
• Capacità FM: deviazione max fino a 10 MHz; velocità fino a 1 MHz
• Capacità AM: profondità lineare fino al 90%; velocità fino a 100 kHz
• Capacità PM: deviazione di picco fino a 360°
• Specifiche impulsi: rapporto on/off ~70 dB; salita/discesa <15 ns
• Interfacce: LAN, USB, SPI
• Controllo: SCPI/VISA; strumenti supportati: Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso
• Applicazioni tipiche: sorgenti LO per radar, STALO, test di intermodulazione, clocking DAC/ADC, radar/EW, comunicazioni wireless, esperimenti quantistici che richiedono sorgenti coerenti multicanale
