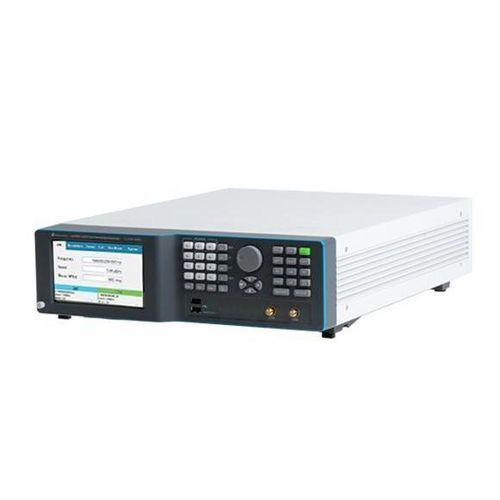

Generatore di segnale LSX8082B

di micro-ondeRFmonocanale

Panoramica
Il Lucid-X LSX8082B è un generatore di segnali a microonde da banco (benchtop) a 8 GHz della famiglia Lucid-X. Piattaforma modulare e compatta progettata per basso rumore di fase e alta purezza spettrale. Questo modello a doppio canale è destinato ad applicazioni di test RF/microonde in laboratorio e sul campo.

Caratteristiche principali

• Commutazione rapida <100 μs (opzione UFS: <10 μs)
• Commutazione di frequenza coerente
• Modulazioni analogiche: AM, FM, PM, Sweep e Pulse
• Basso rumore di fase
• Interfacce integrate: LAN, USB, SPI

Punti salienti delle funzionalità

• Integrità e purezza del segnale: Purezza spettrale eccezionale sulla banda operativa. Rumore di fase esemplificativo (offset 10 kHz): -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz. Armoniche tipiche: -50 dBc; non armoniche: -90 dBc.
• Modulazione analogica e a impulsi: FM fino a 10 MHz di deviazione (rate fino a 1 MHz); AM profondità fino al 90% (rate fino a 100 kHz); PM deviazione di picco fino a 360°; modulazione a impulsi con alto rapporto on/off (tip. 70 dB) e tempi di salita/discesa <15 ns. Opzioni pattern e pulse disponibili.
• Commutazione rapida di frequenza: Commutazione rapida standard <100 μs; opzione UFS ultra-rapida <10 μs per frequency-hopping e sequenze ATE veloci.
• Controllo e programmazione: SCPI via VISA e connettività LAN/USB/SPI. Controllo remoto e integrazione con Python, MATLAB, C#/C++, LabVIEW. Pannello frontale virtuale incluso.

Riepilogo ordine (tabella)
Modello: LSX8082B
Descrizione: Generatore di segnali microonde da banco 8 GHz doppio canale

Opzioni (esempi)

• MOD — Pacchetto modulazione (AM, FM, PM)
• LP — Opzione bassa potenza (-70 dBm)
• ELP1 / ELP2 — Intervalli di bassa potenza estesi (1 o 2 canali)
• EPR1 / EPR2 — Gamma di potenza estesa (-130 dBm a +27 dBm)
• PLS — Modulazione a impulsi
• PAT — Modulazione pattern
• FS — Commutazione rapida (100 μs)
• UFS — Ultra-rapida (10 μs)
• BAT / BAT2 / CHA — Opzioni batteria e caricatore (modelli portatili)
• W-RACK — Kit per montaggio a rack
• WE — Estensione garanzia

Applicazioni

• Oscillatore locale (STALO) e sistemi radar
• Guerra elettronica e simulazione minacce
• Esperimenti quantistici e clocking preciso di DAC/ADC
• Misure RF/FM in laboratorio e sul campo (configurazioni portatili)

Specifiche tecniche

• Famiglia: Lucid-X (serie LSX)
• Denominazione: LSX8082B
• Formati (famiglia): Desktop, PXIe, Benchtop, Rackmount, Portable
• Questo modello: Generatore microonde benchtop 8 GHz (doppio canale)
• Capacità frequenza (famiglia): fino a 40 GHz (capacità famiglia; modello specifico 8 GHz)
• Rumore di fase rappresentativo: -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armoniche: tip. -50 dBc; Non armoniche: tip. -90 dBc
• Commutazione: commutazione rapida <100 μs standard; opzione UFS <10 μs
• Tipi di modulazione: AM, FM (dev. fino a 10 MHz, rate fino a 1 MHz), PM (picco 360°), Sweep, Pulse (rapporto on/off tip. 70 dB; salita/discesa <15 ns), Pattern
• Opzioni potenza: bassa potenza, basse estese, gamme di potenza estese (secondo opzioni)
• Interfacce: LAN, USB, SPI
• Controllo remoto: SCPI/VISA; integrazione con Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso
• Parametri tipici di impulso: rapporto on/off ~70 dB; salita/discesa <15 ns
• Opzioni & accessori: pacchetti modulazione, batteria/caricatore, adattatore LAN, kit rack, estensione garanzia, valigetta
• Note: Datasheet e software disponibili nella documentazione del produttore
