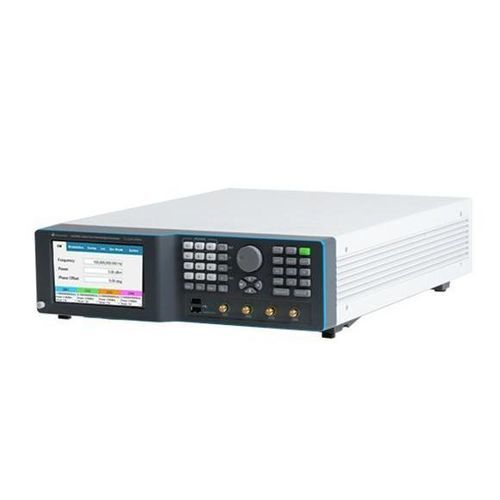

Generatore di segnale LSX2094B

di micro-ondeRF4 canali

Panoramica
Il LSX2094B è un generatore di segnali a microonde da banco a 20 GHz a quattro canali, membro della famiglia Lucid-X — una gamma modulare e compatta disponibile in più formati. Progettato per basso rumore di fase e alta purezza spettrale, con commutazione rapida e numerose modalità di modulazione.

Punti chiave

• Formato: da banco, configurazione coerente a 4 canali
• Copertura di frequenza della famiglia: fino a 40 GHz (capacità a livello di famiglia)
• Commutazione rapida: opzioni ultra-veloci per commutazione di impulso e frequenza
• Modulazione: AM, FM, PM, Sweep e modulazione a impulsi
• Interfacce: LAN, USB e SPI; supporto SCPI/VISA per controllo remoto e automazione

Evidenze

• Velocità di commutazione ultra-veloce: <10 μs (opzione disponibile)
• Commutazione coerente multi-canale
• AM, FM, PM, Sweep & Pulse con ampia gamma dinamica
• Esempi di rumore di fase: -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Interfacce LAN, USB e SPI integrate per il controllo dello strumento

Caratteristiche (dettagliate)

• Integrità del segnale & purezza spettrale — Rumore di fase estremamente basso sull'intervallo di frequenza; livelli armonici tipici ~-50 dBc e spurie/non-armoniche ~-90 dBc (obiettivi di famiglia).
• Commutazione rapida di frequenza — Capacità di commutazione ultra-veloce fino a 10 μs per supportare sequenze di test automatizzate rapide, simulazioni di frequency-hopping e scenari EW.
• Modulazione analogica & a impulsi — Modulazione AM, FM, PM e Sweep integrata: deviazione FM fino a 10 MHz (rate fino a 1 MHz); profondità AM lineare fino al 90% (rate fino a 100 kHz); deviazione PM picco fino a 360°; modulazione a impulsi con rapporto on/off tipico ~70 dB e tempi di salita/discesa <15 ns.
• Controllo & programmazione — Architettura standard SCPI e VISA. Controllo remoto e automazione via LAN o USB con Python, MATLAB, C#/C++, LabVIEW. Pannello frontale virtuale disponibile per controllo GUI.

Applicazioni

• Oscillatori locali e applicazioni STALO
• Misure di intermodulazione e IM3 (test multi-tono)
• Radar, simulazione di minacce in guerra elettronica (EW) e scenari di frequency-hopping
• Clocking per DAC/ADC ad alte prestazioni e banchi prova RF

Specifiche

• Modello: LSX2094B — generatore di segnali a microonde da banco 20 GHz, quattro canali
• Canali: 4 canali coerenti (configurazione multi-canale da banco)
• Frequenza massima (famiglia): fino a 40 GHz (modello specifico: 20 GHz per LSX2094B)
• Rumore di fase (esempi): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armoniche: tipicamente ~-50 dBc; spurie/non-armoniche: ~-90 dBc
• Commutazione di frequenza: commutazione rapida 100 μs (opzione FS); commutazione ultra-rapida 10 μs (opzione UFS)
• Modulazione: AM, FM, PM, Sweep, Pulse, Pattern (PAT). Deviazione FM fino a 10 MHz (rate fino a 1 MHz). Profondità AM fino al 90% (rate fino a 100 kHz). Deviazione PM picco 360°.
• Modulazione a impulsi: rapporto on/off tipico ~70 dB; tempi di salita/discesa <15 ns
• Opzioni di potenza: intervalli di potenza estesi e opzioni a bassa potenza disponibili in fabbrica
• Interfacce: LAN, USB, SPI; supporta SCPI/VISA; controllo remoto via Python, MATLAB, C#/C++, LabVIEW
• Formati disponibili nella famiglia: PXIe, Rackmount, Benchtop, Desktop, Portable
• Documentazione: software di controllo, manuale di programmazione e manuale utente disponibili
