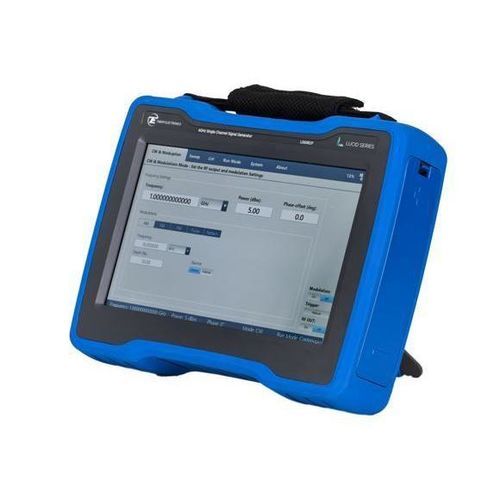

Generatore di segnale LSX2091P

di micro-ondeRFmonocanale

Panoramica
La famiglia Lucid-X è un generatore di segnali a microonde modulare dal ridotto ingombro disponibile in più formati (Desktop, modulo PXIe, Benchtop, Rackmount e Portable). Progettata per fornire basso rumore di fase con copertura di frequenza fino a 40 GHz, la famiglia LSX è destinata ad applicazioni RF e microonde esigenti che richiedono eccellente purezza spettrale, commutazione rapida e capacità di modulazione versatili.

Punti chiave

• Famiglia di generatori microonde modulari a ridotto ingombro (Lucid-X)
• Formato portatile disponibile (LSX2091P è il generatore MW portatile 20 GHz a canale singolo)
• Copertura di frequenza fino a 40 GHz (capacità della piattaforma); LSX2091P specificato come 20 GHz canale singolo
• Commutazione rapida: opzione ultra-veloce fino a 10 µs; opzione commutazione veloce 100 µs
• Commutazione di frequenza coerente per applicazioni coerenti in fase
• Modulazione analogica e a impulsi: AM, FM, PM, Sweep e modulazione a impulsi integrate
• Interfacce: LAN, USB e SPI integrate
• Architettura a basso rumore di fase per applicazioni LO e di clock

Dettagli delle caratteristiche

• Integrità e purezza del segnale: esempi di rumore di fase a offset 10 kHz: -148 dBc/Hz @100 MHz, -133 dBc/Hz @1 GHz, -114 dBc/Hz @10 GHz; armoniche tipicamente -50 dBc; non armoniche tipicamente -90 dBc
• Modulazione analogica: FM fino a 10 MHz deviazione massima e velocità fino a 1 MHz; AM profondità lineare fino al 90% con velocità fino a 100 kHz; PM deviazione di picco fino a 360°
• Modulazione a impulsi: elevato rapporto on/off (tipicamente 70 dB) e tempi di salita/discesa molto rapidi (<15 ns)
• Commutazione rapida di frequenza: capacità 10 µs (opzione ultra-veloce) per salto di frequenza e sequenze di test automatizzate veloci; opzione 100 µs disponibile
• Controllo e programmazione: controllo remoto SCPI/VISA standard industriale; integrazione con Python, MATLAB, C#/C++, LabVIEW; include un pannello frontale virtuale per controllo locale o in rete

Documenti rilevanti / Download (elencati nella pagina prodotto)
Data Sheet (scheda dati del prodotto riferita nella pagina)
Manuale utente Lucid-X Portable
Lucid Control Panel (software) e Manuale di programmazione
(Nota: i link ai documenti sulla pagina sono forniti tramite i gestori di download del sito; consultare la pagina prodotto per la scheda tecnica, i manuali e il software elencati.)

Informazioni di ordinazione (estratto)
Modello: LSX2091P — Generatore di segnali microonde portatile 20 GHz a canale singolo

Tabella opzioni (codice opzione — descrizione — modelli applicabili):
MOD — Pacchetto modulazione (AM, FM, PM) — X/R/B/D/P
LP — Opzione bassa potenza -70 dBm — D/P (incluso per B/R/X secondo la tabella)
ELP1 — 1 canale, gamma bassa potenza estesa (non disponibile per 4 canali) — B/R
ELP2 — 2 canali, gamma bassa potenza estesa (non disponibile per 4 canali) — B/R
EPR1 — 1 canale, gamma potenza estesa -130 dBm a +27 dBm (non disponibile per 4 canali) — B/R
EPR2 — 2 canali, gamma potenza estesa -130 dBm a +27 dBm (non disponibile per 4 canali) — B/R
PLS — Modulazione a impulsi — X/R/B/D/P
PAT — Modulazione a pattern — X/R/B/D/P
FS — Commutazione rapida 100 µs — X/R/B/D
UFS — Commutazione ultra-rapida 10 µs — B/R
BAT — Batteria sostituibile 4 celle 39 Wh — P
BAT2 — Batteria sostituibile 4 celle 98 Wh — P
CHA — Caricabatterie esterno — P
LAN — Adattatore USB Ethernet — P
W-RACK — Kit di montaggio a rack — B/R
WE — Estensione garanzia 1 anno (garanzia standard 3 anni) — X/R/B/D/P

Applicazioni e casi d'uso tipici

• Oscillatore locale (STALO) per sistemi radar e applicazioni LO stabili
• Test e simulazione radar, scenari di guerra elettronica (EW) e simulazione di minacce a salto di frequenza
• Comunicazioni: modulazione analogica e segnalazione, simulazione e test FM/AM/PM
• Applicazioni quantistiche e test coerenti multicanale (quando utilizzato con varianti multicanale Lucid o sistemi Proteus)
• Misure RF sul campo e verifiche portatili utilizzando il form factor portatile

Note
Il prodotto fa parte della famiglia Lucid-X (serie Lucid). Sono disponibili più formati e configurazioni di canali per integrazione desktop, benchtop, rack e PXIe.

Specifiche tecniche

• Denominazione commerciale (modello): LSX2091P
• Form factor: Portatile (piattaforma Lucid portable)
• Canali: Canale singolo
• Frequenza: famiglia di modelli fino a 40 GHz (LSX2091P = 20 GHz canale singolo portatile)
• Rumore di fase (esempi): -148 dBc/Hz @100 MHz (10 kHz offset); -133 dBc/Hz @1 GHz (10 kHz offset); -114 dBc/Hz @10 GHz (10 kHz offset)
• Armoniche: tipicamente -50 dBc; Non armoniche: tipicamente -90 dBc
• Commutazione di frequenza: opzione ultra-veloce 10 µs; opzione veloce 100 µs
• Modulazione analogica: AM, FM (deviazione fino a 10 MHz, velocità fino a 1 MHz), PM (picco 360°), Sweep
• Modulazione a impulsi: rapporto on/off tipico ~70 dB; tempi di salita/discesa <15 ns
• Interfacce: LAN, USB, SPI
• Protocolli di controllo e programmazione: SCPI/VISA; host supportati: Python, MATLAB, C#/C++, LabVIEW; GUI frontale virtuale inclusa
• Opzioni batteria (portatile): BAT (39 Wh), BAT2 (98 Wh), CHA caricabatterie esterno disponibile
• Garanzia: standard 3 anni; estensione opzionale 1 anno disponibile
• Opzioni espandibili: gamme potenza/bassa potenza estese, pacchetti modulazione pattern/impulso, kit di montaggio a rack
