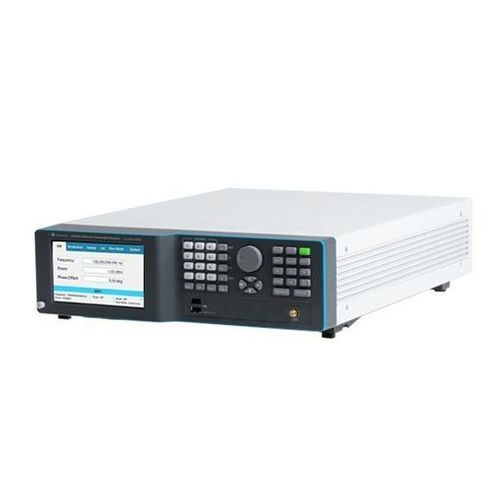

Generatore di segnale LSX2091B

di micro-ondeRFmonocanale

Panoramica
LSX2091B è un generatore di segnali a microonde a canale singolo da 20 GHz in formato da banco, parte della famiglia Lucid‑X — una piattaforma modulare disponibile in diversi form factor (Desktop, modulo PXIe, Da banco, Rackmount, Portatile). Progettato per basso rumore di fase e modulazione flessibile, LSX2091B è indicato per oscillatori locali, misure IMD, clocking DAC/ADC e simulazione radar.

Caratteristiche principali

• Capacità in frequenza: famiglia fino a 40 GHz; uscita LSX2091B fino a 20 GHz
• Esempio rumore di fase: -133 dBc/Hz @ 1 GHz (offset 10 kHz)
• Commutazione di frequenza rapida: fino a 10 μs (dipende da modello/opzione)
• Modulazione: AM, FM, PM, Sweep e Pulse; modulazione pattern disponibile
• Prestazioni in impulso: rapporto on/off ≈70 dB; tempi di salita/discesa <15 ns
• Interfacce: LAN, USB, SPI; controllo remoto SCPI / VISA; pannello frontale virtuale

Integrità e purezza del segnale
L'architettura Lucid‑X fornisce rumore di fase molto basso e alta purezza spettrale, adatta a misure RF esigenti. Esempi di rumore di fase a 10 kHz di offset: -148 dBc/Hz @ 100 MHz, -133 dBc/Hz @ 1 GHz, -114 dBc/Hz @ 10 GHz. Gli armonici sono tipicamente ≈ -50 dBc; i non armonici ≈ -90 dBc.

Commutazione di frequenza rapida
La piattaforma supporta opzioni di commutazione rapida: FS (≈100 μs) e UFS (≈10 μs sui modelli supportati). Queste modalità riducono i tempi morti nelle sequenze di test automatizzate e permettono la simulazione di ambienti a salto di frequenza usati in radar, EW e comunicazioni.

Modulazione analogica e a impulsi
Modulazioni integrate AM, FM, PM e Sweep. FM: deviazioni fino a ±10 MHz e velocità fino a 1 MHz. AM: profondità lineare fino al 90% e velocità fino a 100 kHz. PM: deviazione di picco fino a 360°. La modulazione a impulsi offre elevata estinzione e fronti rapidi per misure impulsate e emulazione di forme d'onda radar.

Controllo e programmazione
Supporta gli standard SCPI e VISA per il controllo remoto via LAN e USB. Esempi di integrazione comuni: Python, MATLAB, C#/C++ e LabVIEW. Il pannello frontale virtuale incluso fornisce controllo grafico locale o in rete e semplifica l'integrazione nei sistemi di test automatizzati.

Informazioni per l'ordine

• LSX2091B | Generatore di segnali a microonde monocanale da banco 20 GHz
• MOD | Pacchetto modulazione (AM, FM, PM) — Modelli: X / R / B / D / P
• LP | Opzione bassa potenza -70 dBm (inclusa per B / R / X) — Modelli: D / P
• ELP1 / ELP2 | Gamma bassa potenza estesa — Modelli: B / R
• EPR1 / EPR2 | Gamma potenza estesa -130 dBm a +27 dBm — Modelli: B / R
• PLS | Modulazione a impulsi — Modelli: X / R / B / D / P
• PAT | Modulazione pattern — Modelli: X / R / B / D / P
• FS | Commutazione rapida 100 μs — Modelli: X / R / B / D
• UFS | Commutazione ultra‑rapida 10 μs — Modelli: B / R
• BAT / BAT2 | Batterie sostituibili (39 Wh / 98 Wh) — Modelli: P
• CHA | Caricatore esterno — Modelli: P
• LAN | Adattatore Ethernet USB — Modelli: P
• W-RACK | Kit per montaggio in rack — Modelli: B / R
• WE | Estensione garanzia 1 anno (garanzia standard 3 anni) — Modelli: X / R / B / D / P

Specifiche tecniche

• Gamma di frequenza: famiglia Lucid‑X fino a 40 GHz; LSX2091B fino a 20 GHz
• Form factor: Desktop, modulo PXIe, Da banco, Rackmount, Portatile
• Rumore di fase (offset 10 kHz): -148 dBc/Hz @ 100 MHz; -133 dBc/Hz @ 1 GHz; -114 dBc/Hz @ 10 GHz
• Armoniche: tip. -50 dBc; non armoniche: tip. -90 dBc
• Commutazione di frequenza: FS ≈100 μs; UFS ≈10 μs (a seconda di opzione/modello)
• Modulazione: AM, FM (± fino a 10 MHz; velocità fino a 1 MHz), PM (fino a 360°), Sweep, Pulse (rapporto on/off ≈70 dB; salita/discesa <15 ns)
• Interfacce e controllo: LAN, USB, SPI; SCPI / VISA; pannello frontale virtuale
• Opzioni di potenza e gamma: LP, ELP1/ELP2, EPR1/EPR2
• Opzioni batteria/portabilità (modelli portatili): BAT, BAT2, CHA
• Applicazioni tipiche: oscillatori locali, test di intermodulazione, clocking DAC/ADC, radar STALO, EW, esperimenti quantistici, beam‑forming e sistemi multi‑canale coerenti
