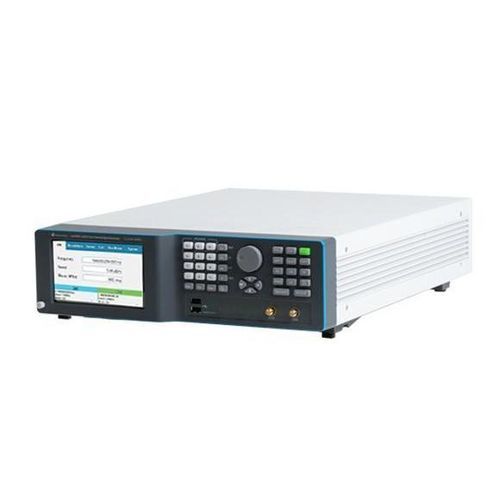

Generatore di segnale LSX4092B

di micro-ondeRFa doppio canale

Panoramica
La famiglia Lucid-X (LSX) è una serie modulare e compatta di generatori di segnali a microonde disponibile in diversi formati (benchtop, desktop, modulo PXIe, rackmount, portatile). La famiglia offre basso rumore di fase fino a 40 GHz, supporta funzionamento multi-canale coerente e dispone di funzioni avanzate di modulazione analogica e a impulsi.

Caratteristiche principali

• Gamma di frequenza fino a 40 GHz (famiglia Lucid-X)
• Configurazione benchtop a doppio canale (LSX4092B)
• Commutazione di frequenza rapida: <10 μs (opzione ultra-rapida disponibile)
• Commutazione coerente per applicazioni multi-canale con coerenza di fase
• Modulazione analogica: AM, FM, PM, Sweep e modulazione a impulsi
• Rumore di fase (tipico): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armoniche tipicamente -50 dBc; spur non armonici tipicamente -90 dBc
• Modulatore a impulsi rapporto on/off tipico ~70 dB; tempi di salita/discesa <15 ns
• Interfacce: LAN, USB, SPI
• Controllo & programmazione: SCPI/VISA; supporto tramite Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso

Capacità dettagliate
Integrità e purezza del segnale
La famiglia Lucid-X garantisce un elevato livello di purezza spettrale su tutta la gamma fino a 40 GHz. Esempi tipici di rumore di fase a 10 kHz di offset: -148 dBc/Hz (100 MHz), -133 dBc/Hz (1 GHz), -114 dBc/Hz (10 GHz). Le prestazioni in termini di armoniche e spur rendono la serie LSX adatta come oscillatori locali, clock per ADC/DAC, test di intermodulazione e altre applicazioni RF di precisione.

Commutazione rapida della frequenza
La commutazione ultra-rapida della frequenza, fino alla scala delle microsecondi, riduce i tempi morti nelle sequenze di test automatizzate e consente la simulazione realistica di forme d'onda a salto di frequenza usate in radar, guerra elettronica e comunicazioni sicure.

Modulazione analogica e a impulsi
Il supporto esteso per la modulazione analogica include FM (deviazione massima fino a 10 MHz; velocità fino a 1 MHz), AM (profondità lineare fino al 90%; velocità fino a 100 kHz) e PM (deviazione di picco fino a 360°). La modulazione a impulsi offre un elevato rapporto on/off (~70 dB) e tempi di salita/discesa rapidi (<15 ns). Sono supportati i modi Sweep e Pattern/Pulse per scenari complessi di generazione del segnale.

Controllo e programmazione
Progettati per l'integrazione di sistema e l'automazione, i dispositivi Lucid-X implementano SCPI via VISA. Il controllo remoto via LAN o USB è supportato; integrazione pronta per Python, MATLAB, C#/C++, NI LabVIEW. Un pannello frontale virtuale consente il controllo GUI locale e in rete.

Informazioni per l'ordine
Modello: LSX4092B — Generatore di segnali a microonde benchtop doppio canale 40 GHz
Opzioni (sintesi):

• MOD — Pacchetto modulazione (AM, FM, PM)
• LP — Opzione bassa potenza (-70 dBm) (disponibilità dipende dal formato)
• ELP1 / ELP2 — Gamma di bassa potenza estesa (per canale / due canali)
• EPR1 / EPR2 — Gamma di potenza estesa (per canale / due canali) da -130 dBm a +27 dBm
• PLS — Opzione modulazione a impulsi
• PAT — Opzione modulazione pattern
• FS — Opzione commutazione rapida (100 μs)
• UFS — Opzione commutazione ultra-rapida (10 μs) (disponibile per alcuni formati)
• BAT / BAT2 / CHA — Batterie e opzioni caricabatterie per modelli portatili
• W-RACK — Kit per montaggio in rack
• WE — Estensione garanzia (1 anno)

Accessori (esempi)

• Kit di montaggio 19" per rack (W-Rack)
• Custodia professionale / kit da trasporto

Specifiche tecniche

• Modello: LSX4092B (Generatore di segnali a microonde benchtop doppio canale 40 GHz)
• Frequenza massima: fino a 40 GHz
• Canali: Doppio (2 canali, coerenti)
• Rumore di fase (tipico, offset 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armoniche: tip. -50 dBc
• Spurious non armonici: tip. -90 dBc
• Commutazione rapida: capacità <10 μs; opzioni di ordine FS (100 μs) e UFS (10 μs)
• FM: deviazione max fino a 10 MHz; velocità fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità fino a 100 kHz
• PM: deviazione picco fino a 360°
• Modulazione a impulsi: rapporto on/off ~70 dB; tempi di salita/discesa <15 ns
• Interfacce: LAN, USB, SPI
• Controllo remoto: SCPI via VISA; supporta Python, MATLAB, C#/C++, LabVIEW
• Formati: Benchtop, Desktop, Rackmount, modulo PXIe, Portatile
• Applicazioni tipiche: oscillatori locali (STALO), test radar, guerra elettronica, clock DAC/ADC, beam-forming, configurazioni di test multi-canale coerenti
