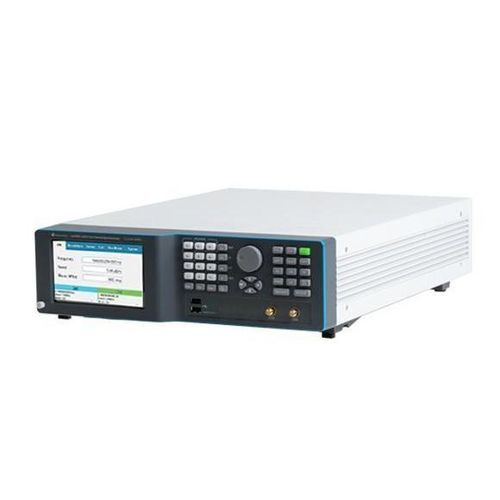

Generatore di segnale LSX1492B

di micro-ondeRFmonocanale

Panoramica
La famiglia Lucid-X (LSX) è un generatore di segnali a microonde modulare e compatto, disponibile in più formati (Desktop, modulo PXIe, Benchtop, Rackmount, Portable). Progettata per basso rumore di fase e alta purezza spettrale, la serie supporta frequenze fino a 40 GHz ed è destinata ad applicazioni RF/microonde esigenti quali sorgenti LO, radar, guerra elettronica (EW) e clock di precisione per DAC/ADC.

Caratteristiche principali

• Ingombro ridotto, architettura modulare (formati: Desktop, PXIe, Benchtop, Rackmount, Portable)
• Gamma di frequenza fino a 40 GHz (capacità della famiglia)
• Commutazione di frequenza rapida: 10 μs (ultra-rapida); disponibile anche opzione 100 μs
• Commutazione coerente delle frequenze (operazione multi-canale sincronizzata e coerente in fase)
• Modulazione analogica: AM, FM, PM, Sweep e modulazione a impulsi
• Modulazione a impulsi: elevato rapporto on/off (tipicamente 70 dB), tempi di salita/discesa < 15 ns
• Interfacce integrate: LAN, USB e SPI
• Controllo e programmazione via SCPI/VISA; supporta Python, MATLAB, C#/C++, NI LabVIEW e include pannello frontale virtuale

Capacità di modulazione e generazione

• Modulazione di frequenza (FM): deviazioni massime fino a 10 MHz, velocità di modulazione fino a 1 MHz
• Modulazione di ampiezza (AM): profondità lineare fino al 90%, velocità fino a 100 kHz
• Modulazione di fase (PM): deviazione di picco fino a 360°
• Modulazione a impulsi: elevato rapporto on/off (~70 dB), tempi di bordo molto rapidi (<15 ns)
• Modulazione a pattern e capacità digitali/pattern aggiuntive (opzioni disponibili)

Integrità e purezza del segnale

• Esempi di rumore di fase (tipici della famiglia): -148 dBc/Hz @100 MHz (offset 10 kHz), -133 dBc/Hz @1 GHz (offset 10 kHz), -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armoniche: ~ -50 dBc
• Spurie non armoniche: ~ -90 dBc

Applicazioni

• Oscillatore locale radar (STALO) e sistemi di test radar
• Simulazione di guerra elettronica (EW) ed emulazione delle minacce
• Comunicazioni (test di comunicazioni analogiche, test di modulazione FM/AM/PM)
• LO/clock di precisione per DAC/ADC, test di intermodulazione/distorsione, beam-forming e test di array in fase

Riepilogo ordini (esempio)
Model: LSX1492B — Description: 14GHz Dual Channel Microwave Benchtop Signal Generator
Opzioni (esempi): MOD = Pacchetto modulazione (AM, FM, PM); LP = Opzione bassa potenza (-70 dBm); PLS = Modulazione a impulsi; PAT = Modulazione a pattern; FS = Commutazione rapida (100 µs); UFS = Commutazione ultra-rapida (10 µs); BAT / BAT2 = opzioni batteria portatile; W-RACK = Kit per montaggio in rack

Osservazioni

• Formati di piattaforma e pacchetti di opzioni multipli devono essere selezionati al momento dell'acquisto (varianti PXIe / Rackmount / Benchtop / Desktop / Portable).
• Gli strumenti avanzati della famiglia offrono configurazioni multi-canale coerenti in fase per applicazioni multi-canale sincronizzate.

Specifiche tecniche

• Nome modello: LSX1492B
• Tipo di prodotto: Generatore di segnali a microonde a doppio canale (Benchtop)
• Capacità di frequenza (famiglia): fino a 40 GHz (dipende dal modello)
• Rumore di fase (esempi): -148 dBc/Hz @100 MHz (offset 10 kHz); -133 dBc/Hz @1 GHz (offset 10 kHz); -114 dBc/Hz @10 GHz (offset 10 kHz)
• Armoniche: circa -50 dBc; Spurie non armoniche: circa -90 dBc
• Commutazione: Opzione ultra-rapida UFS = 10 μs; FS = 100 μs
• Modulazione: AM / FM / PM / Sweep / Pulse / Pattern; deviazione FM fino a 10 MHz; profondità AM fino al 90%; deviazione di picco PM 360°
• Performance modulazione a impulsi: rapporto on/off tipico 70 dB; tempi di salita/discesa <15 ns
• Interfacce: LAN, USB, SPI; supporto per controllo remoto SCPI/VISA
• Programmazione: Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso
• Formati: Desktop, Benchtop, PXIe, Rackmount, Portable
