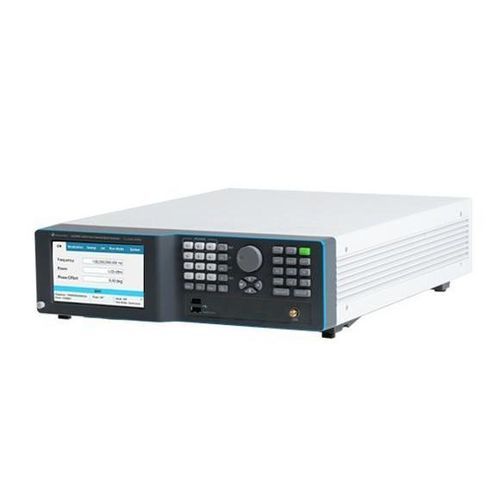

Generatore di segnale LSX8081B

di micro-ondeRFmonocanale

Panoramica
Il LSX8081B è il modello da banco monocanale a 8 GHz della famiglia modulare Lucid-X di generatori di segnali a microonde. Progettato per applicazioni di test e strumentazione, offre basso rumore di fase, ampie capacità di modulazione e commutazione rapida configurabile in un formato compatto da banco.

Caratteristiche principali

• Generatore di segnali a microonde 8 GHz monicanale, formato da banco
• Commutazione rapida: <10 μs tipico (opzione UFS); opzione FS per 100 μs
• Commutazione di frequenza coerente per test multi-portante e hopping
• Modulazione analogica: AM, FM, PM, Sweep e Pulse
• Interfacce LAN e USB integrate per controllo remoto

Integrità e purezza del segnale
La famiglia Lucid-X fornisce rumore di fase molto basso su tutta la gamma di frequenze, adatto per applicazioni LO, IMD e clocking DAC/ADC. Esempi di rumore di fase (offset 10 kHz): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz. Armoniche tipiche -50 dBc; non armoniche tipiche -90 dBc.

Modulazione analogica e a impulsi
Il LSX8081B supporta estese capacità di modulazione analogica e a impulsi:

• FM: deviazioni fino a 10 MHz; velocità fino a 1 MHz
• AM: profondità lineare fino al 90%; velocità fino a 100 kHz
• PM: deviazione di picco fino a 360°
• Modulazione a impulsi: elevato rapporto on/off (~70 dB); tempi di salita/discesa <15 ns

Commutazione rapida di frequenza
I modi di commutazione rapida (opzione UFS 10 μs, opzione FS 100 μs) sono adatti per test automatizzati, simulazioni a salto di frequenza, emulazione radar/ guerra elettronica e test di produzione ad alto rendimento.

Controllo e programmazione
Set di comandi standard SCPI/VISA con interfacce LAN e USB. Integrazione tramite Python, MATLAB, C#/C++, LabVIEW e strumenti NI. Pannello frontale virtuale disponibile per controllo GUI locale o remoto.

Informazioni d'ordine
LSX8081B | Generatore di segnali a microonde da banco monocanale 8 GHz

Opzioni (riassunto)
MOD - pacchetto modulazione (AM, FM, PM); PLS - modulazione a impulsi; PAT - modulazione pattern; FS - commutazione 100 μs; UFS - commutazione ultra-rapida 10 μs; LP / ELP / EPR - opzioni potenza bassa/estesa; BAT / CHA / adattatori LAN e accessori rack.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: generatore di segnali a microonde 8 GHz monicanale (da banco)
• Famiglia: Lucid-X (LSX); formati modulari: Desktop, PXIe, Benchtop, Rack, Portable
• Copertura in frequenza: famiglia fino a 40 GHz (LSX8081B = 8 GHz)
• Rumore di fase (offset 10 kHz esempi): -148 dBc/Hz @100 MHz; -133 dBc/Hz @1 GHz; -114 dBc/Hz @10 GHz
• Armoniche: tip. -50 dBc; non armoniche: tip. -90 dBc
• Commutazione rapida: <10 μs (UFS); 100 μs (FS)
• Modulazione: AM, FM (≤10 MHz deviazione, ≤1 MHz velocità), PM (≤360°), Sweep, Pulse (on/off ≈70 dB, salita/discesa <15 ns)
• Interfacce: LAN, USB; adattatore USB‑Ethernet opzionale; controllo remoto SCPI/VISA
• Programmazione: Python, MATLAB, C#/C++, LabVIEW; pannello frontale virtuale incluso
• Formati: Benchtop (questo prodotto), Desktop, modulo PXIe, Rackmount, Portable
• Applicazioni tipiche: LO per radar/STALO, misure IMD, clocking DAC/ADC, simulazione radar/EW, test di comunicazioni, configurazioni phased-array
