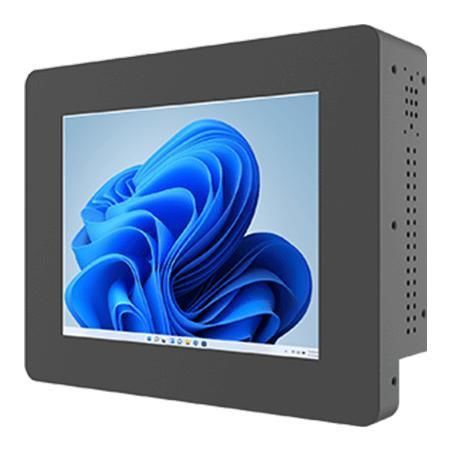

Panel PC con touch screen resistivo R08IAN3S-CHU1

TFT LCD8.4"Intel® Processor N100

Panoramica
Il Winmate R08IAN3S-CHU1 è un Panel PC chassis da 8,4" basato sui processori Intel® Twin Lake N150 / N100, progettato per controllo macchine, automazione industriale e interfacce HMI. Offre display SVGA, chassis metallico fanless e ampia connettività I/O per l'integrazione nei sistemi embedded e industriali.

Caratteristiche principali

• Display 8,4" SVGA (800 x 600), 600 nits
• Processore Intel® N100 (di serie) o N150 (opzionale)
• 1 x SO-DIMM DDR5-4800, fino a 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• Porte USB: Type-C (DP-Alt), USB 3.2 Gen2/Gen1 Type-A, USB 2.0
• Porte seriali multiple e HDMI opzionale
• Supporto VESA, chassis metallico fanless

Display

• Dimensione: 8,4 pollici
• Risoluzione: 800 x 600 (SVGA)
• Luminosità: 600 nits
• Contrasto: 600:1
• Angoli di visione: 75/75/60/70
• Area attiva: 170,4 x 127,8 mm
• Opzioni touch: touchscreen resistivo o vetro protettivo (opzionale)

Specifiche di sistema

• Processore: Intel® N100 (fino a 3,40 GHz) default; Intel® N150 (fino a 3,60 GHz) opzionale
• Memoria: 4 GB default; opzioni 8 GB / 16 GB (SO-DIMM DDR5-4800)
• Archiviazione: 128 GB NVMe SSD default; opzioni 256 GB–4 TB; 1 x SATA III per 2,5" SSD/HDD se NVMe non presente
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise, Windows 11 Pro, Ubuntu 24.04 (opzionali)
• WLAN/BT: opzionale tramite M.2 2230 E-Key

Meccanica

• Dimensioni: 236 x 190 x 60 mm
• Peso: circa 2,2 kg
• Montaggio: VESA
• Scocca: metallo
• Raffreddamento: design fanless

Ambiente

• Umidità operativa: 10%–90% RH, senza condensa
• Temperatura operativa: 0°C–50°C
• Temperatura di stoccaggio: -10°C–60°C

Certificazioni

• CE
• FCC

Porte I/O

• USB: 1 x USB 3.2 Gen2 Type-C (DP-Alt), 2 x USB 3.2 Gen1 Type-A, 4 x USB 2.0
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x 2.5 Giga RJ45
• Video: 1 x HDMI 2.0b (opzionale)
• Audio: 2 x speaker
• Espansione: 1 x M.2 2230 E-Key (Wi‑Fi)
• Indicatori: LED power, LED storage; 1 manopola regolazione luminosità
• Alimentazione: 1 x 12V DC, jack 2.5φ

Controlli

• 1 x pulsante Power; 1 x pulsante Reset

Accessori

• Alimentatore AC/DC 100–240V
• Cavo di alimentazione
• Viti VESA

Specifiche tecniche

• Modello: R08IAN3S-CHU1
• Display: 8,4" SVGA (800 x 600), 600 nits, contrasto 600:1
• Processori: Intel® N100 (default) / Intel® N150 (opzionale)
• Memoria: SO-DIMM DDR5-4800, fino a 16 GB
• Archiviazione: NVMe/SSD 128 GB–4 TB; SATA 2,5" opzionale fino a 2 TB
• Rete: Dual Intel® 2.5 Gigabit Ethernet
• Sicurezza: TPM 2.0
• Meccanica: 236 x 190 x 60 mm, circa 2,2 kg, scocca metallica, VESA, fanless
• Ambiente: 0°C–50°C operativi; -10°C–60°C stoccaggio; umidità 10%–90% RH
• Certificazioni: CE, FCC
