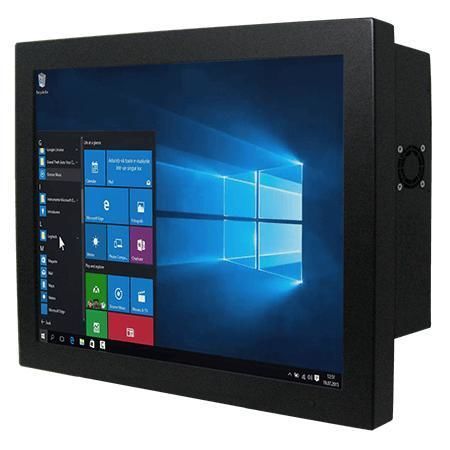

Panel PC con touch screen resistivo R17IAD7T-CHM1

di LCD17"Intel® Core™ i9-12900TE

Panoramica
Il Winmate R17IAD7T-CHM1 è un Panel PC chassis da 17 pollici progettato per controllo macchine, automazione industriale e HMI operatore. Supporta processori Intel® Core™ (Alder Lake / Raptor Lake), integra Ethernet doppio 2,5 Gb, memoria DDR5 e opzioni di storage e montaggio flessibili per funzionamento affidabile e disponibilità a lungo termine.

Caratteristiche principali

• Schermo 17 pollici, risoluzione 1280 x 1024
• Processori Intel® Core™ 12ª/13ª generazione (i3/i5/i7/i9) con opzioni T-series
• 2 x SO-DIMM DDR5 4800 MHz, fino a 64 GB
• Ethernet duale Intel 2.5 Gigabit integrato
• Supporto multi-display: DP 1.4a (DP++) e HDMI 2.0b opzionale
• Varie I/O: 4 x USB 3.2 Gen2 e porte seriali
• Ingresso alimentazione 12 V DC, TPM 2.0

Display

• Dimensione: 17.0 pollici
• Risoluzione: 1280 x 1024
• Luminosità: 350 nits
• Contrasto: 1000:1
• Angoli di visione: 85/85/80/80
• Area attiva: 337.920 x 270.336 mm
• Opzioni touch/vetro: touch resistivo (opzionale) o vetro di protezione (opzionale)

Specifiche di sistema

• Processori: Intel® Core™ i3-12100TE (default); i5-12500TE, i7-12700TE, i9-12900TE; opzioni T-series più recenti (es. i3-14100T…)
• Chipset: Intel® R680E
• Memoria: 2 x non-ECC SO-DIMM DDR5 4800MHz, fino a 64 GB
• Archiviazione: SSD 128 GB default; opzioni 256/512 GB, 1/2/4 TB; 2 x SATA III per unità 2,5" (opzionale, RAID)
• Ethernet: 2 x controller Intel 2.5 Gbps
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise / Windows 11 Pro / Linux Ubuntu 22.04 (opzionale)
• WLAN / Bluetooth: moduli opzionali

Meccanica

• Dimensioni: 394 x 332 x 83 mm
• Peso: 6,3 kg
• Montaggio: VESA e montaggio posteriore
• Scocca: metal housing
• Raffreddamento: design con ventola

Ambiente

• Umidità operativa: 10%–90% RH, senza condensa
• Temperatura operativa: 0°C–50°C
• Temperatura di stoccaggio: -10°C–60°C

Certificazioni

• CE
• FCC

I/O ed espandibilità

• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x 2.5 Giga LAN (RJ45)
• Video: 1 x DP1.4a (DP++), fino a 4096 x 2160 @60Hz; 1 x HDMI 2.0b opzionale
• Audio: Mic-in, Line-out
• Espansione: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentazione: 1 x 12 V DC (connettore Din4)

Controlli e accessori

• Tasti: Power e Reset
• Accessori: adattatore 100–240 V AC → 12 V DC, cavo di alimentazione, viti VESA

Specifiche tecniche

• Modello: R17IAD7T-CHM1
• Marca: Winmate
• Display: 17.0 pollici, 1280 x 1024, 350 nits
• Processore: Intel® Core™ i3/i5/i7/i9 T/E-series (opzioni)
• Chipset: Intel® R680E
• Memoria: 2 x SO-DIMM DDR5 4800MHz, fino a 64 GB
• Archiviazione: NVMe M.2, SATA III, fino a 4 TB
• LAN: Dual Intel 2.5 Gbps
• I/O: 4 x USB 3.2 Gen2, porte seriali, DP1.4a, HDMI opzionale, audio
• Espansione: M.2 2280 (M-Key), M.2 2230 (E-Key)
• Sicurezza: TPM 2.0
• Alimentazione: 12 V DC, adattatore 12 V 220 W
• Montaggio: VESA
• Dimensioni / Peso: 394 x 332 x 83 mm / 6,3 kg
• Ambiente: 0°C–50°C, 10%–90% RH non condensante
• Certificazioni: CE, FCC
