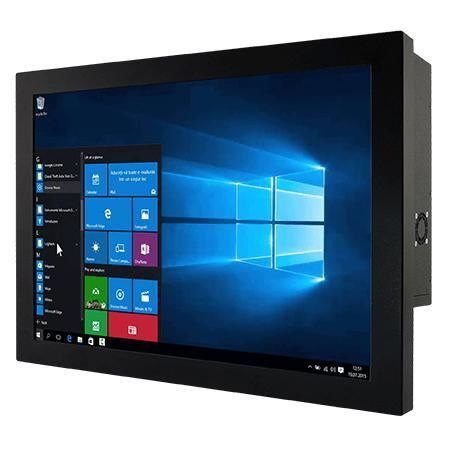

Panel PC con touch screen resistivo W22IF7T-CHA3

di LCDcon retroilluminazione a LED21,5"

Panoramica
Il Winmate W22IF7T-CHA3 è un Panel PC chassis da 21,5 pollici con processori Intel® Core™ i3/i5/i7 (9a gen., Coffee Lake Refresh), progettato per controllo macchine, automazione industriale e HMI operatore. Destinato a OEM industriali e system integrator che richiedono disponibilità a lungo ciclo e opzioni di integrazione flessibili.

Caratteristiche principali

• Schermo 21,5" 1920 x 1080; touch resistivo opzionale o vetro di protezione opzionale
• CPU Intel® Core™ i7/i5/i3 (i7-9700TE configurazione predefinita)
• Archiviazione flessibile: bay 2,5" HDD, M.2 2280 (NVMe/SATA), M.2 2242 B-key; 2 x SATA III; RAID 0/1 opzionale
• Molteplici I/O: 2 porte seriali (configurabili RS232/422/485), 4 x USB 3.2 Gen1 Type-A, 2 x LAN Gigabit Intel®
• Alimentazione 12 V DC con connettore Din4 bloccabile; adattatore 12 V 120 W opzionale
• Espansione: M.2 2230 E-Key per WLAN/Bluetooth; PCIe 3.0 x16 opzionale

Display

• 21.5"; 1920 x 1080; luminosità 250 nits; contrasto 3000:1; angoli di visuale 89/89/89/89; area attiva 476,64 x 268,11 mm
• Touch resistivo opzionale o vetro di protezione senza touch (opzionale)

Certificazioni

• CE
• FCC

Presentazione prodotto / Design
Chassis metallico con raffreddamento a ventola, opzioni di montaggio multiple (posteriore e VESA) e progetto a basso consumo per funzionamento continuo in ambienti di produzione.

Opzionale / Espandibilità

• Supporto moduli WLAN/Bluetooth (M.2 2230), TPM 2.0, configurazioni di memoria e storage personalizzabili, Windows 10 IoT Enterprise o Linux opzionali
• Slot M.2 e PCIe per SSD NVMe e schede aggiuntive

Specifiche tecniche

• Modello: W22IF7T-CHA3
• Processore: Intel® Core™ i7-9700TE (predefinito); opzionali i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM, fino a 64 GB
• Storage: 128 GB SSD di default; opzioni 256/512 GB / 1 TB / 2 TB; 2 x SATA III; 1 x M.2 2280 M-Key (NVMe/SATA); 1 x M.2 2242 B-Key
• Ethernet: 2 x Intel® Gigabit
• Video: 1 x DisplayPort 1.2 (default); 1 x HDMI 1.4 (opzionale)
• USB: 4 x USB 3.2 Gen1 Type-A
• Seriale: 1 x RS232/422/485 (configurabile, default RS232); 1 x RS232
• Audio: Mic in, Line out, 2 speaker
• Alimentazione: 12 V DC Din4 bloccabile; adattatore 12 V 120 W
• Meccanica: 507 x 303 x 76 mm; Peso ca. 7,2 kg
• Ambiente: funzionamento 0°C a 50°C; immagazzinamento -10°C a 60°C; umidità 10%–90% RH senza condensa
• Certificazioni: CE, FCC
