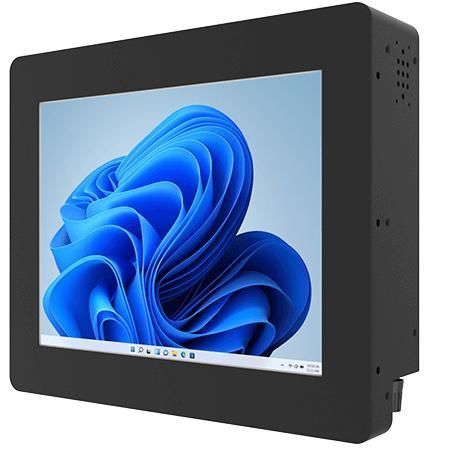

Panel PC con touch screen resistivo R10IAN3S-CHT2

TFT LCD10.4"Intel® Processor N100

Panoramica
Il Winmate R10IAN3S-CHT2 è un Panel PC chassis da 10,4" progettato per il controllo macchine, l'automazione di fabbrica e le interfacce operatore (HMI). Basato su Intel® Twin Lake N150 (la scheda tecnica riporta anche la famiglia N100), offre grafica UHD integrata, I/O flessibili e disponibilità a lungo termine per integratori e OEM.

Caratteristiche principali

• Display 10,4" XGA TFT, 500 nits
• Processore Intel® Twin Lake N150 (riferimenti a N100 nelle specifiche)
• 1 x SO-DIMM DDR5-4800 (8GB di default, fino a 16GB)
• Doppia Ethernet Intel® 2.5 Gigabit
• HDMI opzionale, USB-C (DP-Alt), più porte USB e COM
• Chassis metallico fanless, montaggio VESA

Display
Dimensione: 10,4"
Risoluzione: 1024 x 768 (XGA)
Luminosità: 500 nits
Contrasto: 1000:1
Touch/Glass: touch resistivo opzionale o vetro di protezione opzionale

Specifiche di sistema
CPU: Intel® Processor N100 (Twin Lake N150 nel nome prodotto), fino a 3,40 GHz
Memoria: 1 x SO-DIMM DDR5-4800, 8GB default, 16GB opzionale
Archiviazione: M.2 2280 NVMe 128GB default; opzionali 256/512GB/1TB/2TB/4TB; SATA III opzionale per 2.5" fino a 2TB (se NVMe assente)
Sicurezza: TPM 2.0
Sistemi operativi (opzionali): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Wake on Touch non supportato su Ubuntu)

Meccanica
Dimensioni: 270 x 225 x 60 mm
Peso: 2,6 kg
Enclosure: scocca metallica
Raffreddamento: design fanless
Montaggio: VESA mount

Ambiente
Umidità operativa: 10%–90% RH non condensante
Temperatura operativa: 0°C a 50°C
Temperatura di stoccaggio: -10°C a 60°C

Certificazioni
CE, FCC

Port I/O

• LAN: 2 x 2.5 Giga LAN (RJ45)
• USB: 1 x USB 3.2 Gen2 Type-C (DP Alt Mode), 2 x USB 3.x Type-A, fino a 4 x USB 2.0 (variazioni nella pagina)
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• Video: 1 x HDMI 2.0b (opzionale)
• Audio: 2 x speaker
• Espansione: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)

Controllo, accessori e alimentazione
Pulsanti: Power e Reset
Accessori: adattatore 100~240V AC to 12V DC, cavo di alimentazione, viti VESA
Alimentazione: ingresso 12V DC (adattatore 12V 50W)

Posizionamento prodotto
Progettato per automazione industriale e attività HMI, facilita integrazione stabile, elaborazione dati in tempo reale e rendering grafico fluido in un formato chassis compatto.

Specifiche tecniche

• Modello: R10IAN3S-CHT2
• Display: 10,4" XGA (1024x768), 500 nits, 1000:1
• CPU: Intel® Twin Lake N150 (famiglia N100), fino a 3,40 GHz
• Memoria: 1 x SO-DIMM DDR5-4800 (8GB default, fino a 16GB)
• Archiviazione: M.2 2280 NVMe 128GB default; opzionale fino a 4TB; SATA III opzionale per 2.5"
• LAN: Dual Intel® 2.5 Gigabit Ethernet
• USB: USB-C (DP-Alt) + USB Type-A + USB 2.0
• Seriale: RS232/422/485
• Sicurezza: TPM 2.0
• Montaggio: VESA
• Dimensioni / Peso: 270 x 225 x 60 mm / 2,6 kg
• Enclosure: metal, fanless
• Temp / Umidità: 0°C a 50°C; 10%–90% RH non condensante
• Certificazioni: CE, FCC
• Alimentazione: 12V DC (adattatore 12V 50W)
