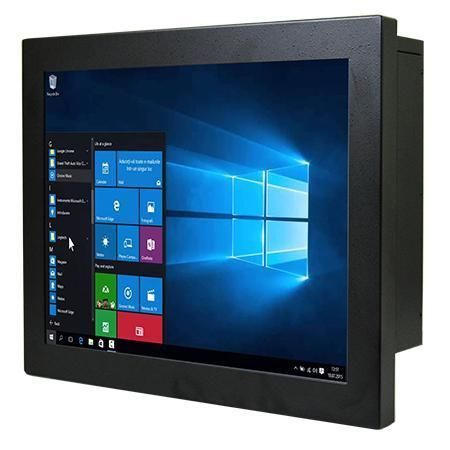

Panel PC con touch screen resistivo R15IP7T-CHA3WT

di LCD15"Intel® Pentium® N4200

Panoramica
Winmate R15IP7T-CHA3WT è un PC panel industriale chassis da 15,0" con processore Intel® Pentium® N4200 (Apollo Lake). È progettato per controllo macchine, automazione di impianti e HMI operatore, offrendo funzionamento fanless, scocca metallica e ampia gamma di temperatura operativa.

Caratteristiche principali

• Processore Intel® Pentium® N4200
• Storage flessibile: M.2 2242 B-key + bay 2,5" SATA opzionali (SSD/HDD, RAID opzionale)
• Molteplici I/O: 4 x USB 3.2 Gen1 Type-A, porte seriali, 2 x LAN Gigabit
• Ingresso 12 V DC (Din4); adattatore 12V 50W opzionale
• Uscite video: DP1.2 (fino a 4096x2160@60Hz), HDMI 1.4 opz. (fino a 3840x2160@30Hz), VGA opz.
• Progettazione fanless e chassis metallico per uso industriale

Display

• Dimensione: 15.0 inches
• Touch / Vetro: touch resistivo opzionale; vetro di protezione opzionale
• Risoluzione: 1024 x 768
• Luminosità: 500 nits
• Contrasto: 2500:1
• Angoli di visuale: 88/88/88/88
• Area attiva: 304.1 x 228.1 mm

Specifiche di sistema

• Processore: Intel® Pentium® N4200 (1,10 GHz base, burst superiore)
• Memoria: SO-DIMM dual-channel (DDR3L), fino a 16 GB
• Storage: SSD 128 GB di default; opzioni 256/512 GB / 1 TB; 1 x M.2 2242 (SATA) + 2 x SATA III opzionali
• Ethernet: 2 x controller Intel® Gigabit
• Sicurezza: TPM 2.0
• OS: Windows 10 IoT Enterprise (64-bit) opzionale; varianti Linux Ubuntu opzionali
• Wireless: WLAN/Bluetooth opzionali via M.2 2230 E-key

Meccanica

• Dimensioni: 360 x 290 x 70 mm
• Peso: ~4,2 kg
• Montaggio: posteriore e VESA supportato
• Scocca: metallo, raffreddamento fanless

Ambiente

• Umidità operativa: 30% a 90% RH (senza condensa)
• Temperatura operativa: -20°C a 60°C (gamma estesa; alcune varianti indicano 0°C a 50°C)
• Temperatura di stoccaggio: -25°C a 65°C

Certificazioni

• CE
• FCC

Porte I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Seriale: RS232/422/485 configurabile
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (standard), HDMI 1.4 opz., VGA opz.
• Audio: Mic-in, Line-out, 2 x speaker
• Espansione: M.2 2242 B-key, M.2 2230 E-key, PCIe 2.0 x1
• Indicatori e controlli: LED power, LED storage, manopola luminosità, pulsanti Power e Reset
• Ingresso alimentazione: 12 V DC Din4

Alimentazione & Accessori

• Tensione: 12 V DC
• Adattatore: 12 V 50 W (100~240 V AC a DC) opzionale
• Accessori: cavo di alimentazione, viti VESA, CD driver e manuale a seconda della configurazione

Applicazioni / Casi d'uso

• Controllo macchine, automazione di stabilimento e HMI operatore
• Installazioni embedded robuste che richiedono basso consumo, I/O flessibili e ampia gamma termica

caractéristiques / spécifications techniques

• Modello: R15IP7T-CHA3WT
• Brand: Winmate
• Dimensione display: 15.0 inches
• Risoluzione: 1024 x 768
• Luminosità: 500 nits
• Opzioni touch: resistivo o vetro di protezione
• Processore: Intel® Pentium® N4200
• Memoria: fino a 16 GB (DDR3L)
• Storage: M.2 2242 + 2 x SATA III opzionali; SSD 128 GB di default
• Ethernet: 2 x Gigabit LAN
• Video: DP1.2, HDMI 1.4 opz.
• Seriale: RS232/422/485 configurabile
• TPM: TPM 2.0
• Ingresso alimentazione: 12 V DC (Din4)
• Dimensioni: 360 x 290 x 70 mm
• Peso: ~4,2 kg
• Montaggio: VESA
• Scocca: metallo, design fanless
• Temperatura operativa: -20°C a 60°C
• Certificazioni: CE, FCC
