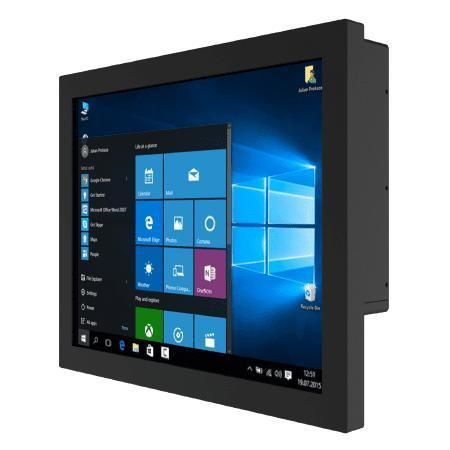

Panel PC con touch screen resistivo R19IT7T-CHM1

19"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Panoramica
Il Winmate R19IT7T-CHM1 è un Panel PC chassis da 19 pollici progettato per il controllo macchine, l'automazione di stabilimento e le postazioni HMI operatore. Integra processori Intel® Core™ i5 (Tiger Lake) in un chassis metallico senza ventola, con diverse opzioni di montaggio e porte I/O per implementazioni industriali ed embedded a lungo termine.

Caratteristiche principali

• Intel® Core™ Tiger Lake UP3: i5-1135G7 (senza vPro) o i5-1145G7E (con vPro)
• Display 19,0 pollici, risoluzione 1280 x 1024, 250 nits, contrasto 1000:1
• Supporto multi-display: DP / HDMI (opzionale) / LVDS / eDP
• Molteplici I/O: porte seriali, 4 x USB 3.2 Gen1 Type-A, audio in/out
• Ingresso alimentazione 12V DC (connettore Din4)
• Design fanless e chassis metallico; opzioni di montaggio posteriori e VESA
• Supporto TPM 2.0; certificazioni CE e FCC

Display

• Dimensione: 19,0 pollici
• Risoluzione: 1280 x 1024
• Touch / Vetro: touch resistivo opzionale; vetro di protezione senza funzione touch opzionale
• Luminosità: 250 nits; Rapporto di contrasto: 1000:1; Angoli di visione: 85/85/80/80
• Area attiva: 376.32 x 301.06 mm

Specifiche di sistema

• Processore: Intel Core i5-1135G7 2.4 GHz (fino a 4.2 GHz); opzione i5-1145G7E
• Memoria: 1 x SO-DIMM DDR4 3200 MHz (4GB di default); opzioni 8/16/32GB; supporta 2 x SO-DIMM fino a 64GB a seconda della configurazione
• Storage: 1 x M.2 2280 M-Key NVMe 128GB (default); opzioni 256/512GB/1TB/2TB; opzione 1 x SATA III per 2.5" fino a 2TB
• Ethernet: controller Intel duali (1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45)
• Espansione: 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 x16 (segnale x4)
• Sistemi operativi: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (Wake on Touch non supportato)

Meccanica

• Dimensioni: 432 x 363 x 70 mm
• Peso: 7,0 kg
• Chassis: metal housing
• Montaggio: opzioni montaggio posteriore e VESA
• Raffreddamento: design fanless

Ambiente

• Temperatura operativa: 0°C a 50°C
• Temperatura di immagazzinamento: -10°C a 60°C
• Umidità operativa: 10% a 90% RH, non condensante

Porte e controllo

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45
• Video: 1 x DP1.4 (default); HDMI 2.0 opzionale
• Audio: Mic in, Line out
• Indicatori e controlli: LED alimentazione e storage; manopola regolazione luminosità; pulsanti power e reset

Alimentazione e accessori

• Ingresso alimentazione: 1 x 12V DC (connettore Din4)
• Adattatore tipico: 12V 120W (opzionale)
• Accessori inclusi/disponibili: adattatore 100~240V AC a DC, cavo di alimentazione, viti VESA

Certificazioni

• CE
• FCC

Applicazioni consigliate

• Controllo macchine
• Automazione di stabilimento
• Postazioni HMI operatore
• Sistemi industriali embedded che richiedono ciclo di vita lungo e integrazione hardware stabile

Specifiche tecniche

• Modello: R19IT7T-CHM1
• Marca: Winmate
• Display: 19,0" / 1280 x 1024 / 250 nits
• Processore: Intel Core i5-1135G7 / i5-1145G7E
• Memoria: fino a 64GB a seconda della configurazione
• Storage: M.2 NVMe 2280 + opzione SATA III 2.5"
• Ethernet: 1 x Gigabit + 1 x 2.5 Gigabit
• I/O: 4 x USB3.x, porte seriali, DP1.4, HDMI opzionale, audio in/out
• Espansione: M.2 2280 M-Key, M.2 2230 E-Key, PCIe 4.0 x16 (x4 segnale)
• Alimentazione: 12V DC (Din4)
• Dimensioni / Peso: 432 x 363 x 70 mm / 7,0 kg
• Montaggio: posteriore / VESA
• Raffreddamento: fanless
