Panel PC con touch screen resistivo R19IF7T-CHA1

19"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Panoramica

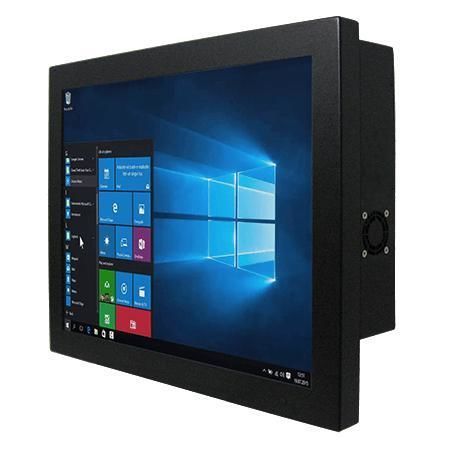

Winmate R19IF7T-CHA1 è un Panel PC con chassis da 19" basato su processori Intel® Core™ i3/i5/i7 di 9ª generazione (Coffee Lake Refresh). Progettato per controllo macchine, automazione industriale e HMI operatore, offre storage flessibile, numerose porte I/O e opzioni di montaggio.

Caratteristiche principali

• Schermo 19" (indicato come 1024 x 768 / 1280 x 1024 in sezioni diverse)
• Intel® Core™ i7-9700TE (default); i5-9500TE e i3-9100TE opzionali
• Storage flessibile: M.2 NVMe/SATA, 2 x SATA III per 2.5" SSD/HDD, supporto RAID 0/1
• Molteplici I/O: 4 x USB 3.2 Gen1, 2 x LAN Gigabit, 2 porte seriali (RS232/422/485 configurabili)
• Uscite video: DisplayPort 1.2 (fino a 4096 x 2304 @60Hz); HDMI 1.4 opzionale

Sistema e storage

• Memoria: 2 x non‑ECC SO‑DIMM, fino a 64 GB (32 GB per slot)
• Storage standard: 128 GB SSD; opzioni 256/512 GB / 1 TB / 2 TB; M.2 2280 M‑Key e M.2 2230 E‑Key per Wi‑Fi
• Chipset: Intel® Q370; Sicurezza: TPM 2.0; Sistemi operativi opzionali: Windows 10 IoT Enterprise o Linux

Meccanica & ambiente

• Dimensioni: 432 x 363 x 70 mm (alcune sezioni indicano 432 x 362 x 70 mm); Peso: ~7,0 kg
• Custodia: metal housing; Raffreddamento: design con ventola
• Temperatura operativa: 0°C–50°C; stoccaggio: -10°C–60°C; Umidità: 10%–90% RH non condensante

I/O & espansione

• USB: 4 x USB 3.2 Gen1 Type‑A
• Seriali: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit; Video: 1 x DP1.2 (default), HDMI 1.4 opzionale
• Audio: Mic in, Line out, 2 altoparlanti; Espansione: 1 x M.2 2280/2242 M‑Key, 1 x PCIe 3.0 x16 (opzionale)

Alimentazione, montaggio & accessori

• Ingresso alimentazione: 1 x 12 V DC Din4 pin (jack bloccabile); adattatore tipico 12 V 120 W
• Montaggio: supporto posteriore e VESA supportati; manopola regolazione luminosità e pulsanti frontali (power/reset)
• Accessori comuni: adattatore 100~240 V AC a DC, cavo di alimentazione, viti VESA, CD driver & manuale

Certificazioni

• CE
• FCC
