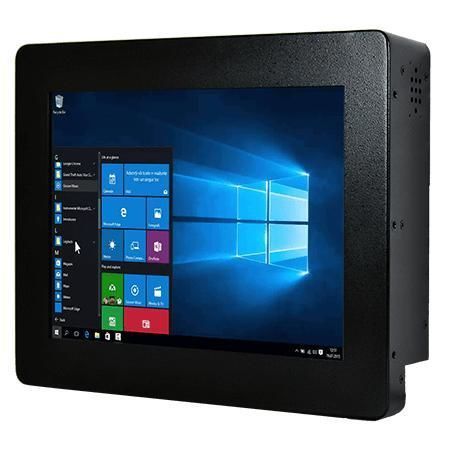

Panel PC con touch screen resistivo R10IE3S-CHT2

TFT LCD10.4"Intel® Celeron® N6211

Panoramica
Winmate R10IE3S-CHT2 è un Panel PC chassis da 10,4 pollici con Intel® Celeron® N6211, progettato per il controllo macchine, l'automazione di fabbrica e HMI operatore. Indirizzato ad acquirenti industriali, OEM e system integrator che necessitano di una soluzione compatta, configurabile e facilmente integrabile.

Caratteristiche principali

• Schermo 10,4 pollici TFT XGA (1024 x 768), 500 nits, contrasto 1000:1
• Processore Intel® Celeron® Elkhart Lake N6211 (fino a 3,0 GHz)
• 1 x SO-DIMM, fino a 16 GB DDR4 (4 GB default; opzioni 8 GB / 16 GB)
• 2 x controller Ethernet Intel® (2 x 2.5 Giga LAN RJ45)
• Archiviazione: 128 GB SSD di default; opzionale 256/512 GB / 1 TB / 2 TB; supporto 1 x SATA III per unità da 2,5 pollici
• Pannello frontale con protezione IP65
• I/O: 2 x USB 3.2 Gen2x1 (Type-A), 4 x USB 2.0, 4 x COM (RS232/422/485)

Elementi per operatore e meccanici

• Opzione touch resistivo o vetro di protezione senza funzione touch per ambienti operatore differenti
• Design fanless e basso consumo per funzionamento continuo in ambiente industriale
• Opzioni di montaggio posteriore e VESA per integrazione flessibile

Certificazioni

• CE
• FCC

Opzioni disponibili e aggiunte

• Memoria: 4 GB (default), 8 GB, 16 GB
• Storage: 128 GB SSD (default); opzionali 256/512 GB/1 TB/2 TB; M.2 2242 B-Key per SSD SATA
• M.2 2230 E-Key per modulo Wi‑Fi; supporto WLAN/Bluetooth opzionale
• Sistemi operativi opzionali: Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Linux Ubuntu 22.04
• Sicurezza: TPM 2.0

Multimedia e indicatori

• Uscita HDMI 2.0 opzionale
• 2 speaker
• Indicatori LED per alimentazione e storage; manopola regolazione luminosità
• 1 pulsante Power; 1 pulsante Reset

Alimentazione e accessori

• Ingresso: 1 x 12V DC, jack DC 2.5φ
• Adattatore: 12V 50W (adattatore e cavo inclusi a seconda della configurazione)
• Accessori: adattatore 100~240V AC a 12V DC, cavo di alimentazione, viti VESA

Ambientale e meccanico

• Temperatura di funzionamento: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Umidità operativa: 10% a 90% RH, non condensante
• Dimensioni: 270 x 225 x 60 mm; Peso: 2,6 kg
• Chassis: metal housing; raffreddamento: fanless

IO e connettività

• USB: 2 x USB 3.2 Gen2x1 (Type-A) e 4 x USB 2.0
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x 2,5 Giga LAN RJ45
• Espansione: 1 x M.2 2242 B-Key (SSD SATA); 1 x M.2 2230 E-Key (Wi‑Fi)
• Regolazione luminosità: manopola di regolazione

Note di sintesi prodotto

• Frontale con grado di protezione IP65; area attiva display 210.4 x 157.8 mm; angoli di visione 88/88/88/88
• Configurazione default 4 GB RAM / 128 GB SSD, configurabile per deploy OEM
• Progettato per controllo macchine, automazione di fabbrica e HMI operatore con requisiti di ciclo di vita esteso

Caratteristiche / specifiche tecniche

• Modello: R10IE3S-CHT2
• Marca: Winmate
• Dimensione/risoluzione display: 10,4 pollici / 1024 x 768 (XGA)
• Luminosità/Contrasto: 500 nits / 1000:1
• Processore: Intel® Celeron® N6211 (fino a 3,0 GHz)
• Memoria: 4 GB default; fino a 16 GB DDR4 (1 x SO-DIMM)
• Storage: 128 GB SSD default; fino a 2 TB opzionale; 1 x SATA III per 2,5 pollici
• Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 Giga LAN RJ45)
• Porte seriali: fino a 4 x COM (RS232/422/485)
• USB: 2 x USB 3.2 Gen2x1; 4 x USB 2.0
• Video: 1 x HDMI 2.0 (opzionale)
• Espansione: M.2 2242 B-Key, M.2 2230 E-Key
• Alimentazione: 12V DC, adattatore 12V 50W
• Dimensioni/Peso: 270 x 225 x 60 mm / 2,6 kg
• Montaggio: montaggio posteriore / VESA
• Chassis: metal housing; raffreddamento: fanless
• Certificazioni: CE, FCC
