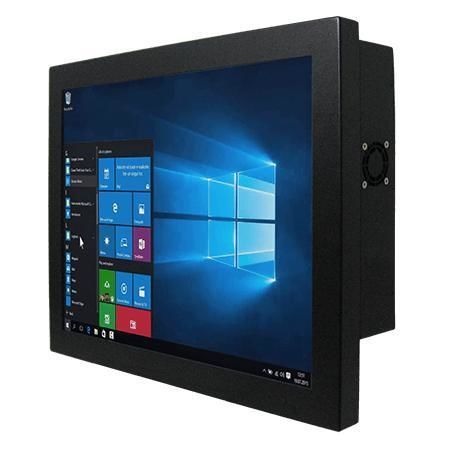

Panel PC con touch screen resistivo R19IP7T-CHM1

di LCD19"Intel® Pentium® N4200

Panoramica
Winmate R19IP7T-CHM1 è un Panel PC chassis da 19 pollici basato su Intel® Pentium® N4200 (Apollo Lake). Progettato per controllo macchine, automazione industriale e HMI operatore, offre opzioni di storage flessibili, numerose porte I/O e un telaio metallico fanless per impieghi industriali.

Caratteristiche principali

• Intel® Pentium® N4200 (1,10 GHz base, fino a 2,5 GHz)
• Storage flessibile: bay 2,5" HDD + socket SSD; slot M.2 (2242 B-key, 2230 E-key)
• Multi I/O: 2 porte seriali, 4 x USB 3.0, 2 x Gigabit LAN
• Ingresso alimentazione 12 V DC (DIN4)
• Video: DP1.2 (fino a 4096×2160@60Hz), HDMI 1.4 opzionale
• Chassis metallico fanless, montaggio VESA / posteriore

Display

• Dimensione: 19.0 pollici
• Risoluzione: 1280 x 1024
• Luminosità: 250 nits
• Contrasto: 1000:1
• Angoli di visuale: 85/85/80/80
• Area attiva: 376.32 x 301.06 mm
• Touch / Vetro: resistive touch (opzionale) o vetro di protezione senza touch (opzionale)

Specifiche di sistema

• Processore: Intel® Pentium® N4200 (1.1 GHz, fino a 2.5 GHz)
• Memoria: SO-DIMM dual-channel (non-ECC) fino a 16 GB
• Storage: 128 GB SSD di default; opzioni 256/512 GB / 1 TB; 2 x SATA III per 2,5" (opzionale, supporto RAID)
• Ethernet: 2 x controller Intel® Gigabit
• Sicurezza: TPM 2.0
• OS: Windows 10 IoT Enterprise (64-bit) opzionale; Linux Ubuntu disponibile
• WLAN / Bluetooth: opzionale via M.2 2230 E-key

Meccanica

• Dimensioni: 432 x 363 x 70 mm
• Peso: 7.0 kg
• Montaggio: VESA e fissaggio posteriore disponibili
• Telaio: Metal housing
• Raffreddamento: design fanless

Ambiente

• Umidità operativa: 10%–90% RH (senza condensa)
• Temperatura operativa: 0°C–50°C
• Temperatura di stoccaggio: -10°C–60°C

Certificazioni

• CE
• FCC

Porti I/O

• USB: 4 x USB3.2 Gen1 (Type-A)
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232 (configurabile)
• LAN: 2 x Gigabit RJ45
• Video: 1 x DP1.2 (default); 1 x HDMI 1.4 (opzionale); 1 x VGA (opzionale)
• Audio: Mic in; Line out; 2 x speaker
• Espansione: 1 x M.2 2242 B-key (SATA SSD); 1 x M.2 2230 E-key (Wi‑Fi); 1 x PCIe 2.0 x1
• Indicatori & controlli: LED accensione, LED storage, manopola regolazione luminosità
• Alimentazione: 1 x 12 V DC (DIN4)

Controlli / Pulsanti

• 1 x Power button
• 1 x Reset button

Accessori

• Adattatore 100–240 V AC a 12 V DC (12 V 84 W) fornito o opzionale secondo configurazione
• Cavo di alimentazione, viti VESA, driver e manuale dove applicabile

Applicazioni consigliate

• Controllo macchina
• Automazione industriale
• HMI operatore e sistemi embedded industriali

Specifiche tecniche

• Modello: R19IP7T-CHM1
• Display: 19.0" 1280×1024, 250 nits, 1000:1
• CPU: Intel® Pentium® N4200 (fino a 2.5 GHz)
• Memoria: fino a 16 GB SO-DIMM
• Storage: 128 GB SSD default; opzioni fino a 1 TB; 2 x SATA III (opz.)
• I/O: 4 x USB3.0, porte seriali configurabili, DP1.2, HDMI/VGA opzionali, audio
• Espansione: M.2 / PCIe
• Alimentazione: 12 V DC (DIN4), adattatore 12 V 84 W
• Meccanica: 432 x 363 x 70 mm; 7.0 kg; chassis metallico; fanless
• Ambiente: 0°C–50°C; 10%–90% RH non-condensing
• Certificazioni: CE, FCC
