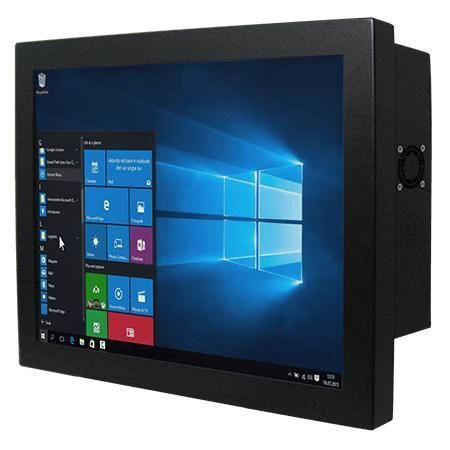

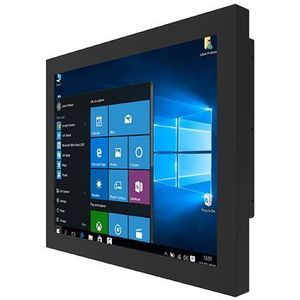

Panel PC con touch screen resistivo R17IF7T-CHM1

17"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Panoramica
Winmate R17IF7T-CHM1 è un Panel PC chassis da 17 pollici progettato per controllo macchina, automazione di fabbrica e HMI operatore. Basato su processori Intel® Core™ di 9ª generazione, offre storage flessibile, numerose porte I/O e scocca metallica per applicazioni industriali e mission-critical.

Caratteristiche principali

• Schermo 17" 1280 x 1024, 350 nits
• Processori Intel® Core™ i3 / i5 / i7 (9ª gen., Coffee Lake Refresh)
• Storage flessibile: M.2 NVMe/SATA + 2.5" HDD/SSD, supporto RAID 0/1
• Varie I/O: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, 2 x porte seriali
• Uscite video: DP1.2 (4096 x 2304 @60Hz), HDMI1.4 (opzionale)
• Alimentazione 12V DC con connettore bloccabile

Opzioni superficie

• Touch resistivo (opzionale)
• Vetro di protezione senza funzione touch (opzionale)

Design e montaggio
Scocca metallica con opzioni di montaggio posteriore e VESA per installazione flessibile. Dimensioni 394 x 332 x 74 mm, peso 6,3 kg, adatto a quadri di controllo e pannelli operatore.

Alimentazione e raffreddamento
Progettato per basso consumo con raffreddamento a ventola. Ingresso alimentazione 1 x 12V DC (Din4 lockable); adattatore tipico 12V 120W.

Certificazioni
CE, FCC

Specifiche tecniche

• Modello: R17IF7T-CHM1 — Marca: Winmate
• Display: 17.0 pollici; Risoluzione: 1280 x 1024; Luminosità: 350 nits; Contrasto: 1000:1; Angoli di visione: 85/85/80/80; Area attiva: 337.920 x 270.336 mm
• Touch/Glass: Resistive Touch (opzionale); Protection Glass (opzionale)
• Processore: Intel Core i7-9700TE (1.8GHz fino a 3.8GHz) default; i5-9500TE / i3-9100TE opzionali
• Chipset: Intel® Q370
• Memoria: 2 x non-ECC SO-DIMM, fino a 64GB (32GB per slot)
• Storage: 128GB SSD default; opzioni 256/512GB/1TB/2TB; 2 x SATA III per 2.5"; 1 x M.2 2280/2242 M-Key (NVMe/SATA)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 10 IoT Enterprise 64-bit (opzionale); Linux Ubuntu 20.04 (opzionale)
• Wireless: M.2 2230 E-Key per WLAN (opzionale); Bluetooth opzionale
• USB: 4 x USB 3.2 Gen1 Type-A
• Seriale: 1 x RS232/422/485 (default RS232), 1 x RS232
• Video: 1 x DP1.2 (default); 1 x HDMI 1.4 (opzionale)
• Audio: Mic in x1; Line out x1; Speaker x2
• Espansione: 1 x M.2 2280/2242 M-Key; 1 x M.2 2230 E-Key; 1 x PCIe 3.0 x16
• Indicatori & comandi: LED Power, LED Storage, manopola luminosità, tasti Power e Reset
• Meccanica: 394 x 332 x 74 mm; Peso: 6.3 kg; Scocca: metallo; Montaggio: VESA / posteriore
• Ambiente: Umidità operativa 10%–90% RH non condensante; Temperatura operativa 0°C–50°C; Immagazzinamento -10°C–60°C
• Alimentazione: 1 x 12V DC (Din4 lockable); Adattatore: 12V 120W
• Accessori: Adattatore 100~240V AC→DC, cavo di alimentazione, viti VESA
