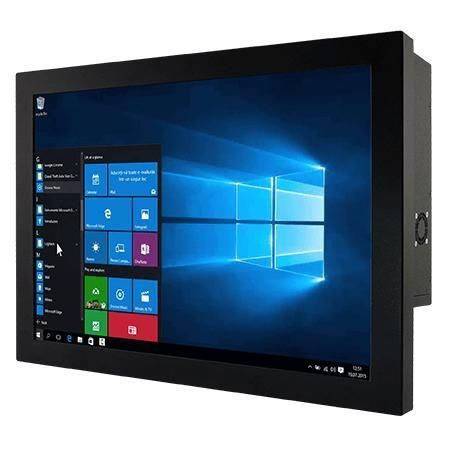

Panel PC con touch screen resistivo W22IAD7T-CHA3

di LCD21,5"Intel® Core™ i9-12900TE

Panoramica
Il Winmate W22IAD7T-CHA3 è un Panel PC chassis da 21,5 pollici progettato per controllo macchine, automazione di stabilimento e HMI operatore. Offre opzioni CPU Intel® Core™, memoria DDR5, rete ad alta velocità e montaggi flessibili per integrazione industriale.

Caratteristiche principali

• Schermo 21,5 pollici Full HD (1920 x 1080)
• Opzioni CPU Intel® Core™ i3/i5/i7/i9 (famiglia Alder Lake S / Raptor Lake T)
• 2 x SO-DIMM DDR5 4800 MHz, fino a 64 GB
• Doppio Ethernet integrato 2,5 Gb
• Multi-display: DP 1.4a (standard), HDMI 2.0b (opzionale)
• Varie I/O: 4 x USB 3.2 Gen2, porte seriali, audio
• Alimentazione 12V DC, chassis metallico, montaggio VESA

Display

• Dimensione: 21,5 pollici, 1920 x 1080
• Touch / Vetro: Touch resistivo (opzionale) o vetro di protezione (opzionale)
• Luminosità: 250 nits; Contrasto: 3000:1; Angoli di visione: 89/89/89/89
• Area attiva: 476.64 x 268.11 mm

Specifiche di sistema

• CPU di default: Intel® Core™ i3-12100TE; opzioni i5/i7/i9 e versioni T successive
• Chipset: Intel® R680E
• Memoria: 2 x non‑ECC SO‑DIMM DDR5 4800MHz, fino a 64 GB
• Storage: SSD 128 GB standard; opzioni fino a 4 TB; 1 x M.2 2280 M-Key (NVMe); 2 x SATA III per 2,5" (opzionale)
• Sicurezza: TPM 2.0; WLAN/BT opzionale via M.2 2230 E-Key

Meccanica

• Dimensioni: 507 x 303 x 85 mm
• Peso: circa 7,2 kg
• Montaggio: VESA e opzioni di montaggio posteriore
• Chassis: metallo; Raffreddamento: ventola

Ambiente

• Temperatura di esercizio: 0°C a 50°C
• Temperatura di stoccaggio: -10°C a 60°C
• Umidità di esercizio: 10%–90% RH, non condensante

Certificazioni

• CE
• FCC

I/O

• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Seriale: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 2 x 2.5 Gbps RJ45
• Video: 1 x DP1.4a (DP++), fino a 4096 x 2160@60Hz; 1 x HDMI 2.0b opzionale
• Audio: Mic in, Line out
• Espansione: M.2 2280 M-Key (NVMe), M.2 2230 E-Key (Wi‑Fi)
• Alimentazione: 1 x 12V DC (Din4 pin)

Controllo & accessori

• Pulsanti: Power, Reset
• Accessori: Adattatore 100–240V AC a 12V DC (12V 220W), cavo di alimentazione, viti VESA

Alimentazione

• Tensione: 12V DC
• Adattatore: 12V 220W

Specifiche tecniche

• Modello: W22IAD7T-CHA3
• Display: 21,5" FHD, 250 nits, 3000:1
• CPU: Intel® Core™ i3/i5/i7/i9 (Alder Lake S / Raptor Lake T)
• Memoria: 2 x SO-DIMM DDR5 4800MHz, fino a 64 GB
• Storage: M.2 NVMe e SATA; SSD 128 GB standard
• LAN: Dual 2.5GbE; USB: 4 x USB 3.2 Gen2
• Sistemi: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (opz.)
• Certificazioni: CE, FCC
